专利号: 2018113924542
申请人: 大连函量科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-11-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

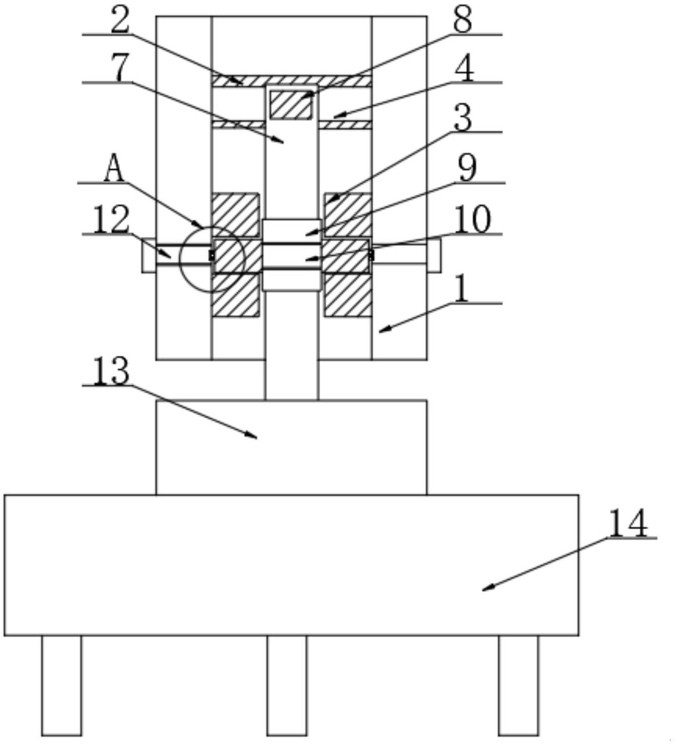

1.一种机械手臂与手爪间软连接机构,包括机械手臂(1),其特征在于:所述机械手臂(1)的内部焊接有第一卡块(2),所述机械手臂(1)的内部位于第一卡块(2)的下方焊接有第二卡块(3),所述第一卡块(2)的内部开设有第一卡槽(4),所述第二卡块(3)的内部开设有第二卡槽(5),所述机械手臂(1)的内部设置有支柱(7),所述支柱(7)的外表面靠近顶端位置焊接有两块第一挡块(8),两块所述第一挡块(8)呈对称排列,所述支柱(7)的外表面位于第一挡块(8)的下方焊接有固定环(9),所述固定环(9)内部设置有活动环(10),所述活动环(10)的外表面焊接有两块第二挡块(11),两块所述第二挡块(11)呈对称排列,所述机械手臂(1)的外表面设置有两个滑钮(12),所述支柱(7)的底端固定连接有连接盘(13),所述连接盘(13)的底端外表面设置有爪盘(14),所述连接盘(13)的内部开设有安装槽(15)。

2.根据权利要求1所述的一种机械手臂与手爪间软连接机构,其特征在于:所述支柱(7)的底端焊接有安装板(16),所述安装板(16)的外表面包裹有聚胺脂套(17),所述支柱(7)与连接盘(13)通过安装板(16)固定连接。

3.根据权利要求1所述的一种机械手臂与手爪间软连接机构,其特征在于:所述机械手臂(1)的两侧外表面开设有滑槽(18),所述滑钮(12)的一端嵌入有磁铁(6),所述滑钮(12)通过滑槽(18)与机械手臂(1)滑动连接。

4.根据权利要求1所述的一种机械手臂与手爪间软连接机构,其特征在于:所述活动环(10)与支柱(7)活动连接,所述第二挡块(11)与第一挡块(8)的材质均为不锈钢,所述第二挡块(11)与第一挡块(8)的规格大小相同。

5.根据权利要求1所述的一种机械手臂与手爪间软连接机构,其特征在于:所述连接盘(13)与爪盘(14)活动连接,所述爪盘(14)的底端设置有卡齿。

6.根据权利要求1所述的一种机械手臂与手爪间软连接机构,其特征在于:所述第一卡块(2)与第二卡块(3)的形状大小相同,所述第一卡块(2)与第二卡块(3)呈垂直排列。
