专利号: 2018113941092
申请人: 重庆瑞霆塑胶有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

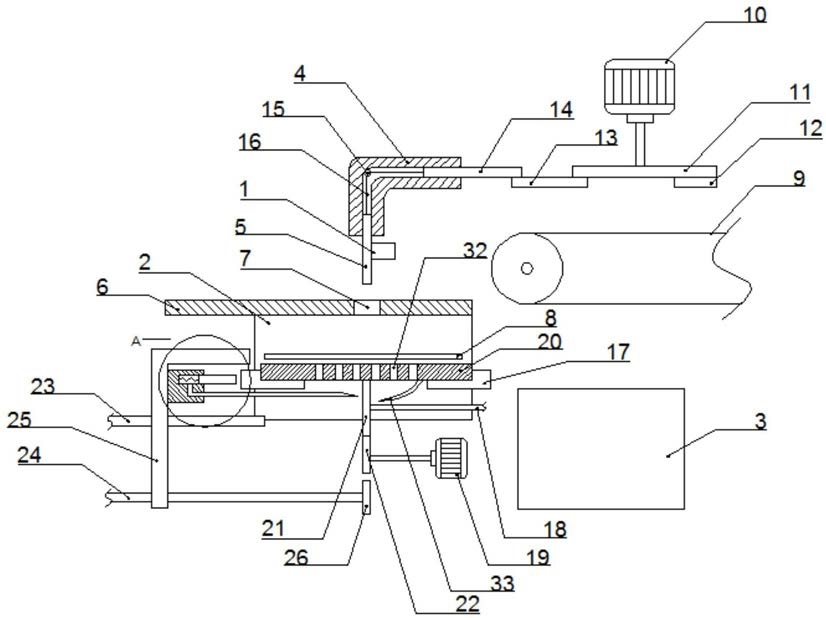

1.CPE薄膜的壁厚自动化检测装置,包括机座和检测仪,其特征在于:所述机座从右至左依次设有传输机构、检测挤压机构、分类机构、收集箱和回收箱;所述传输机构包括传送带和第一电机,所述第一电机的输出轴上设有圆盘,且圆盘上设有整平块;所述圆盘的偏心处铰接有联动臂;所述检测挤压机构包括导向管、与导向管滑动连接的配重块和能带动配重块竖向往复移动的联动机构,所述导向管呈L型;所述检测仪设置于配重块上;所述联动机构包括滑块和导向轮,所述滑块与导向管远离配重块的一端滑动连接,且滑块与联动臂远离圆盘的一端铰接;所述导向轮设于导向管内的转折处,且导向轮上设有钢丝绳;所述钢丝绳的两端分别与配重块、滑块固接;所述分类机构包括水平板、达标送料机构和回收送料机构,所述水平板上设有卸料口,且卸料口位于配重块的正下方;所述回收送料机构位于达标送料机构的运动轨迹上;所述收集箱上设有检测口,且检测口和卸料口均位于达标送料机构的运动轨迹上;所述回收箱位于回收送料机构的运动轨迹上。

2.根据权利要求1所述的CPE薄膜的壁厚自动化检测装置,其特征在于:所述达标送料机构包括导向轨、支撑轴和第二电机,所述导向轨上滑动连接有送料板,且送料板的底部设有外齿;所述支撑轴上转动连接有与外齿啮合的第一齿轮,且第一齿轮与支撑轴之间设有第一扭簧;所述第二电机的输出轴上设有与第一齿轮啮合的扇齿轮。

3.根据权利要求2所述的CPE薄膜的壁厚自动化检测装置,其特征在于:所述回收送料机构包括导向杆和与机座转动连接的丝杠,所述丝杠与机座之间设有第二扭簧;所述丝杠上螺纹连接有推块和与扇齿轮啮合的第二齿轮,所述导向杆贯穿推块。

4.根据权利要求3所述的CPE薄膜的壁厚自动化检测装置,其特征在于:所述推块的侧壁上设有侧块,且侧块上横向设有滑槽;所述滑槽内滑动连接有挤压杆,且挤压杆与滑槽之间设有弹簧;所述侧块上位于滑槽的下方设有出气管,且出气管与滑槽相通;所述送料板上设有若干通孔;所述送料板的底部设有弧形板,且弧形板与出气管水平相对设置。

5.根据权利要求4所述的CPE薄膜的壁厚自动化检测装置,其特征在于:所述整平块的底部设有刷毛层。
