专利号: 2018113966668
申请人: 江苏科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-04-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

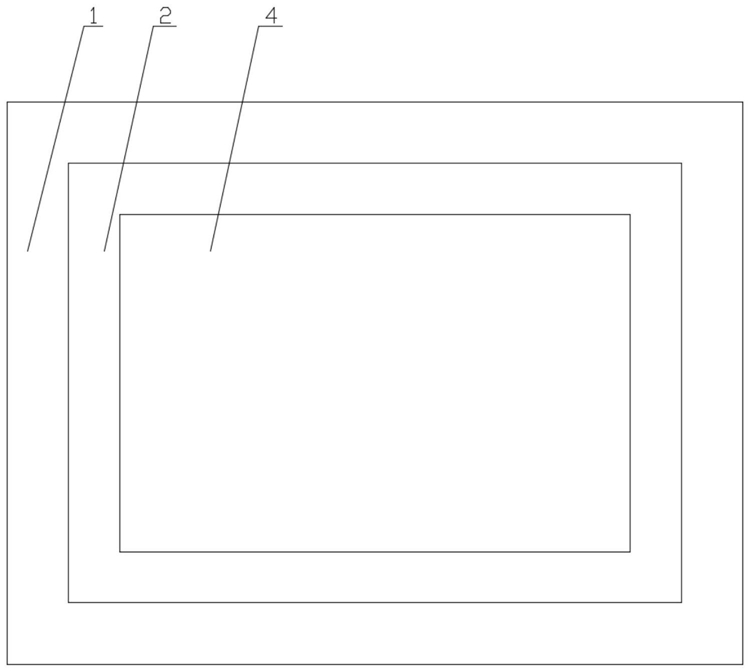

1.一种烧烤炭环托盘的加工方法,所使用的模具包括外框(1)、中框(2)、内芯(4)和压板(5),所述中框(2)可滑动地设置在所述外框(1)内侧,所述内芯(4)可滑动地设置在所述中框(2)内侧,所述压板(5)可滑动地设置在所述外框(1)内侧,所述外框(1)的高度大于所述内芯(4)的高度,所述内芯(4)的高度大于所述中框(2)的高度,其特征在于,所述加工方法具体包括:第一步、滑动所述中框(2)和所述内芯(4),使得所述外框(1)、所述中框(2)和所述内芯(4)的一侧端面平齐,移出所述压板(5),所述外框(1)、所述中框(2)和所述内芯(4)形成凹模;

第二步、在所述凹模内填充珍珠岩和水的混合物(3);

第三步、使用所述压板(5)将所述混合物(3)压平,并将所述压板(5)压至与所述外框(1)的端面平齐;

第四步、将模具上下反转;同时滑动所述中框(2)和所述内芯(4),将所述混合物(3)压至所需厚度,形成烧烤炭环托盘的底板;

第五步、继续滑动所述中框(2),挤压所述混合物(3)的边缘至所需厚度,形成烧烤炭环托盘的围边;

第六步、滑动所述内芯(4),使得所述内芯(4)与所述烧烤炭环托盘的底板表面分离;

第七步、滑动所述中框(2),使得所述中框(2)与所述炭环托盘的围边表面分离;

第八步、滑动所述压板(5)直至所述烧烤炭环托盘底板的下表面与所述外框(1)的表面平齐,实现所述烧烤炭环托盘的脱模。

2.根据权利要求1所述的一种烧烤炭环托盘的加工方法,其特征在于:第三步中所述压板(5)滑动距离和所述第四步中所述内芯(4)的滑动距离之和等于第二步中所述混合物中间部位厚度的一半。

3.根据权利要求1所述的一种烧烤炭环托盘的加工方法,其特征在于:第三步中所述压板(5)滑动距离、所述第四步中所述内芯(4)的滑动距离以及第五步中所述中框(2)的滑动距离之和等于第二步中所述混合物边缘厚度的一半。

4.根据权利要求1所述的一种烧烤炭环托盘的加工方法,其特征在于:第三步中所述压板(5)压至与所述外框(1)的端面平齐后至少保压0.5分钟。

5.根据权利要求1所述的一种烧烤炭环托盘的加工方法,其特征在于:第四步中所述中框(2)和所述内芯(4)滑动到位后至少保压1分钟。

6.根据权利要求1所述的一种烧烤炭环托盘的加工方法,其特征在于:第五步中所述中框(2)滑动到位后至少保压1分钟。

7.根据权利要求1所述的一种烧烤炭环托盘的加工方法,其特征在于:第七步中所述中框(2)需要等到第六步中所述内芯(4)滑动至齐平或高于所述烧烤炭环托盘围边上表面时才开始滑动。
