专利号: 2018114047459
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

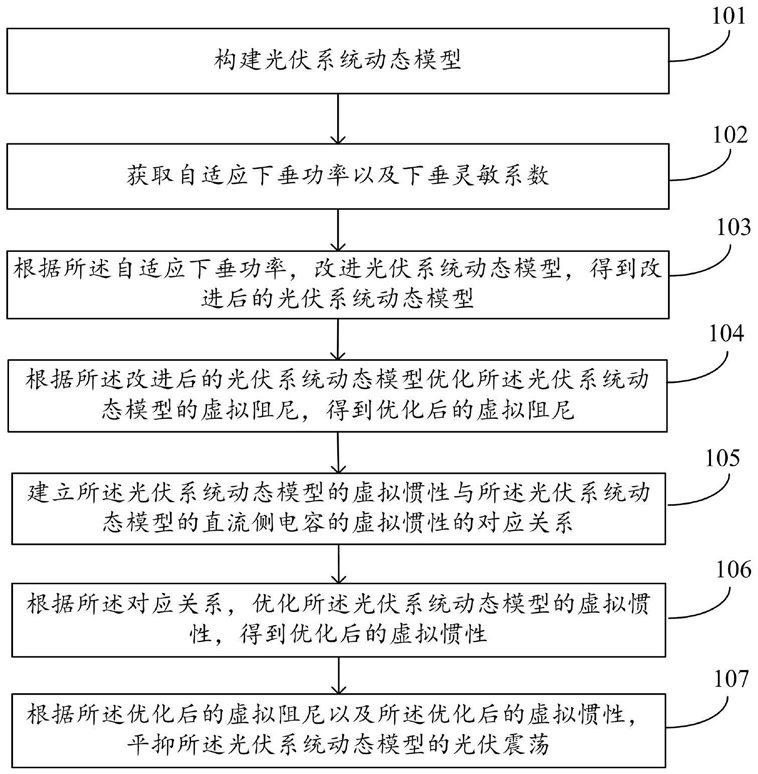

1.一种基于虚拟同步发电机的光伏振荡平抑方法,其特征在于,所述方法包括:构建光伏系统动态模型;

获取自适应下垂功率以及下垂灵敏系数;

根据所述自适应下垂功率,改进光伏系统动态模型,得到改进后的光伏系统动态模型;

根据所述改进后的光伏系统动态模型优化所述光伏系统动态模型的虚拟阻尼,得到优化后的虚拟阻尼;

建立所述光伏系统动态模型的直流侧电容的虚拟惯性与所述光伏系统动态模型的频率及频率变化率的对应关系;

根据所述对应关系,优化所述光伏系统动态模型的虚拟惯性,得到优化后的虚拟惯性;

根据所述优化后的虚拟阻尼以及所述优化后的虚拟惯性,平抑所述光伏系统动态模型的光伏振荡。

2.根据权利要求1所述的基于虚拟同步发电机的光伏振荡平抑方法,其特征在于,所述光伏系统动态模型包括顺序连接的光伏电池阵列、DC/DC变换器、DC-link电容器、虚拟同步发电机、滤波电路以及控制模块。

3.根据权利要求1所述的基于虚拟同步发电机的光伏振荡平抑方法,其特征在于,所述光伏系统动态模型如下:其中,Pm为机械功率,Pe为电磁功率,J为虚拟惯性转矩,D为虚拟阻尼因子,ωref为额定角频率,ω为电网实际角频率。

4.根据权利要求1所述的基于虚拟同步发电机的光伏振荡平抑方法,其特征在于,所述下垂灵敏系数的取值范围为100~600。

5.根据权利要求1所述的基于虚拟同步发电机的光伏振荡平抑方法,其特征在于,所述改进后的光伏系统动态模型如下:其中,P*为自适应下垂功率,Pm为机械功率,Pe为电磁功率,J为虚拟惯性转矩,D为虚拟阻尼因子,ωref为额定角频率,ω为电网实际角频率。

6.一种基于虚拟同步发电机的光伏振荡平抑系统,其特征在于,所述系统包括:建模模块,用于构建光伏系统动态模型;

获取模块,用于获取自适应下垂功率以及下垂灵敏系数;

改进模块,用于根据所述自适应下垂功率,改进光伏系统动态模型,得到改进后的光伏系统动态模型;

虚拟阻尼优化模块,用于根据所述改进后的光伏系统动态模型优化所述光伏系统动态模型的虚拟阻尼,得到优化后的虚拟阻尼;

对应关系建立模块,用于建立所述光伏系统动态模型的直流侧电容的虚拟惯性与所述光伏系统动态模型的频率及频率变化率的对应关系;

虚拟惯性模块,用于根据所述对应关系,优化所述光伏系统动态模型的虚拟惯性,得到优化后的虚拟惯性;

平抑模块,用于根据所述优化后的虚拟阻尼以及所述优化后的虚拟惯性,平抑所述光伏系统动态模型的光伏振荡。

7.根据权利要求6所述的基于虚拟同步发电机的光伏振荡平抑系统,其特征在于,所述光伏系统动态模型包括顺序连接的光伏电池阵列、DC/DC变换器、DC-link电容器、虚拟同步发电机、滤波电路以及控制模块。

8.根据权利要求6所述的基于虚拟同步发电机的光伏振荡平抑系统,其特征在于,所述光伏系统动态模型如下:其中,Pm为机械功率,Pe为电磁功率,J为虚拟惯性转矩,D为虚拟阻尼因子,ωref为额定角频率,ω为电网实际角频率。

9.根据权利要求6所述的基于虚拟同步发电机的光伏振荡平抑系统,其特征在于,所述下垂灵敏系数的取值范围为100~600。

10.根据权利要求6所述的基于虚拟同步发电机的光伏振荡平抑系统,其特征在于,所述改进后的光伏系统动态模型如下:*

其中,P为自适应下垂功率,Pm为机械功率,Pe为电磁功率,J为虚拟惯性转矩,D为虚拟阻尼因子,ωref为额定角频率,ω为电网实际角频率。
