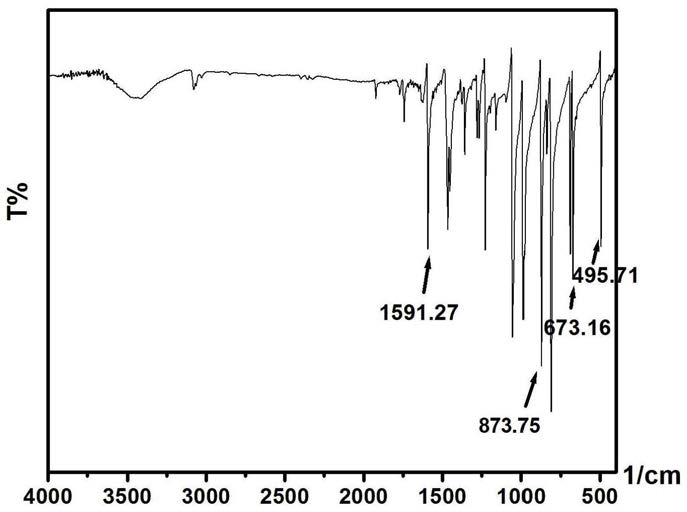

1.一种基于1,3,6,8-四(乙炔基)芘的聚合物，以1,3,6,8-四(乙炔基)芘和4,7-二溴-

2,1,3-苯并噻二唑为单体，按1,3,6,8-四(乙炔基)芘和4,7-二溴-2,1,3-苯并噻二唑为的摩尔比为1:2制备得到，具有式I所示结构：所述式I中 基团的两端连接的基团为

所述 基团的四端连接的基团为

2.权利要求1所述的基于1,3,6,8-四(乙炔基)芘的聚合物的制备方法，包括以下步骤：将1,3,6,8-四(乙炔基)芘、4,7-二溴-2,1,3-苯并噻二唑、有机溶剂和催化剂混合后，在氮气氛围中进行薗头偶合反应，得到基于1,3,6,8-四(乙炔基)芘的聚合物；所述1,3,6,

8-四(乙炔基)芘和4,7-二溴-2,1,3-苯并噻二唑的摩尔比为1:2。

3.根据权利要求2所述的制备方法，其特征在于，所述有机溶剂为甲苯、二异丙胺、THF或二恶烷中的一种或多种。

4.根据权利要求2所述的制备方法，其特征在于，所述催化剂为四(三苯基膦)钯、碘化亚铜、醋酸钯和氯化钯的一种或多种。

5.根据权利要求2或4所述的制备方法，其特征在于，所述催化剂的质量为1,3,6,8-四(乙炔基)芘质量的0.5％～3％。

6.根据权利要求2所述的制备方法，其特征在于，所述薗头偶合反应的温度为60～100℃，时间为12～48h。

7.根据权利要求2所述的制备方法，其特征在于，所述薗头偶合反应完成后还包括对所得薗头偶合反应液进行固液分离，对所得固体产物依次进行丙酮浸泡、索氏提取、二氯甲烷浸泡和真空干燥，得到1,3,6,8-四(乙炔基)芘的聚合物。

8.根据权利要求7所述的制备方法，其特征在于，所述索氏提取为依次用甲醇和二氯甲烷进行索氏提取。
