专利号: 2018114140725
申请人: 嘉兴晟源工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

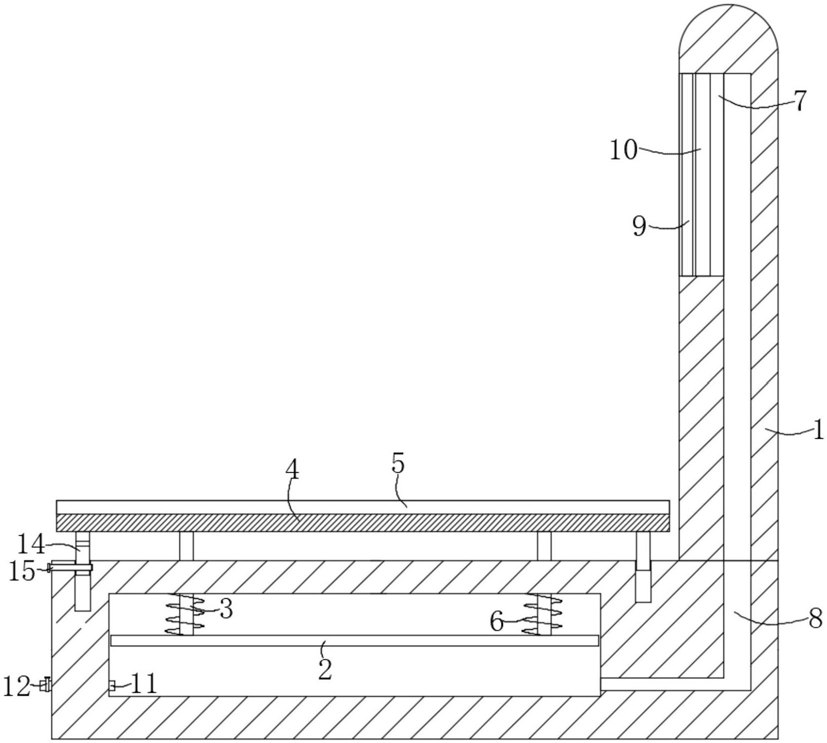

1.一种新能源汽车座椅,包括座椅本体(1),所述座椅本体(1)包括底座和靠板,其特征在于,所述底座内设有控制腔,所述控制腔内设有活塞板(2),所述活塞板(2)的顶部固定连接有多根延伸杆(3),所述延伸杆(3)的顶部贯穿控制腔并向上延伸,多根所述延伸杆(3)通过同一个连接板(4)固定连接,所述连接板(4)的顶部固定连接有海绵垫(5),所述延伸杆(3)的外侧壁套设有弹簧(6),所述弹簧(6)的两端分别与控制腔的内顶部和活塞板(2)固定连接;

所述靠板上开设有安装槽(7),所述安装槽(7)的内底部通过连接口(8)与控制腔连通,所述安装槽(7)的槽口处固定连接有乳胶层(9)和弹性网(10);

所述控制腔的内侧壁固定连接有导流管(11),所述导流管(11)上固定安装有控制阀(12)。

2.根据权利要求1所述的一种新能源汽车座椅,其特征在于,所述连接板(4)的底部固定连接有呈环形的连接环(14),所述底座的顶部设有与连接环(14)对应的环形槽,所述底座上螺纹连接有把手螺栓(15),所述连接环(14)上开设有多个与把手螺栓(15)对应的螺纹槽。

3.根据权利要求1所述的一种新能源汽车座椅,其特征在于,所述控制腔的内侧壁开设有通气口(13),所述控制腔的内顶部开设有呈圆形的安装口,所述安装口的内侧壁转动连接有滤板环(16),所述连接板(4)的底部固定连接有螺纹杆(17),所述螺纹杆(17)与滤板环(16)的内侧壁螺纹连接,所述滤板环(16)的顶部固定连接有套管(18),所述套管(18)的外侧壁固定连接有多个扇叶(19),所述连接板(4)的底部设有以螺纹杆(17)轴心为圆心的通气槽(20),所述通气槽(20)的顶部开设有多个导流口(21)。

4.根据权利要求3所述的一种新能源汽车座椅,其特征在于,所述安装口的内侧壁开设有与滤板环(16)对应的呈环形的连接槽,所述滤板环(16)上开设有多个收纳槽,所述收纳槽内设有滚珠,所述滚珠与连接槽的内侧壁接触。
