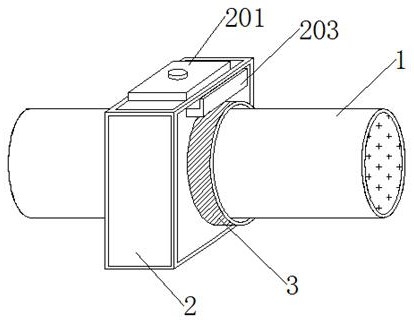

1.一种卧式马鞍车床导轨防卡顿机构,其特征在于:该种卧式马鞍车床导轨防卡顿机构包括圆导轨(1)、机身(2)、储液槽(201)、嵌套层(202)、活动挡板(203)、清洁层(204)、固定槽(205)、密封圈(206)、磁铁层(3);所述导轨(1)的外壁嵌套设置有机身(2),所述机身(2)的顶部嵌入设置有储液槽(201),所述储液槽(201)左右两侧均开口设置有嵌套层(202),所述嵌套层(202)中均嵌入设置有活动挡板(203),所述机身(2)的中部紧密贴合有清洁层(204),所述机身(2)的左右两侧均开口设置有固定槽(205),所述固定槽(205)的均内部紧密贴合有密封圈(206),所述固定槽(205)的内部均嵌入设置有磁铁层(3)。
2.根据权利要求1所述的卧式马鞍车床导轨防卡顿机构,其特征在于:所述密封圈
(206)的内部紧密有若干个小“凸起”,且密封圈(206)为带磁性的的橡胶密封圈(206)。
3.根据权利要求1所述的卧式马鞍车床导轨防卡顿机构,其特征在于:所述磁铁层(3)为中空的“圆柱”状,所述磁铁层(3)与固定槽(205)相契合,且磁铁层(3)的长度比清洁层(204)延伸出机身(2)右侧表面的长度要长,且磁铁层(3)可拆卸替换。
4.根据权利要求1所述的卧式马鞍车床导轨防卡顿机构,其特征在于:所述清洁层
(204)的内壁与机身(2)紧密贴合,所述清洁层(204)的外壁与磁铁层(3)之间紧密贴合,所述清洁层(204)为超细纤维清洁布清洁层(204),且清洁层(204)的内部均呈中空的“蜂巢”状。
5.根据权利要求1所述的卧式马鞍车床导轨防卡顿机构,其特征在于:所述储液槽
(201)的顶部开口设置有注油孔,所述储液槽(201)的嵌套层(202)与活动挡板(203)之间相契合,且储液槽(201)位于导轨(1)顶端的正中心位置。
6.根据权利要求1所述的卧式马鞍车床导轨防卡顿机构,其特征在于:所述储液槽
(201)的底端开口设置有“圆弧”状的出油槽,且出油槽与导轨相契合。
