专利号: 2018114284064
申请人: 成都工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

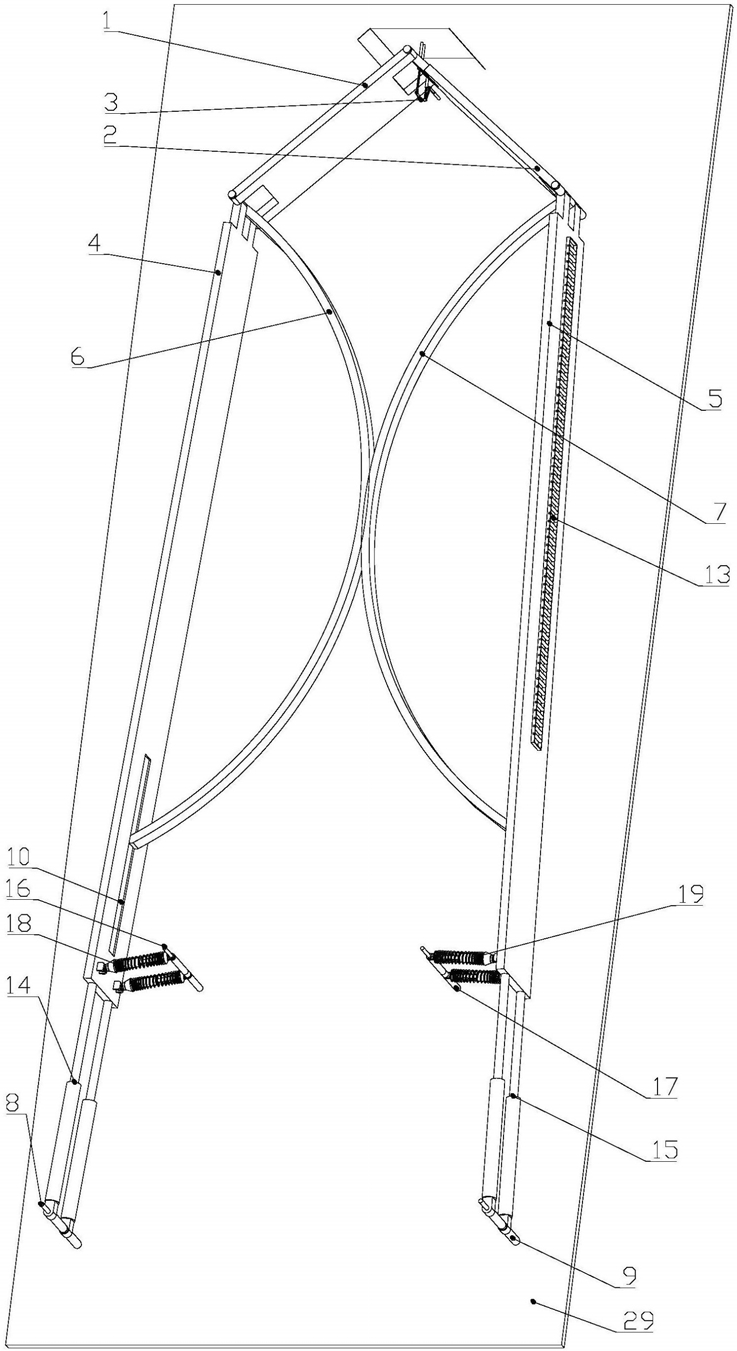

1.一种道路匝道口防撞装置,其特征在于:包括左前挡板、右前挡板、锁紧机构、左挡板、右挡板、左钢板弹簧、右钢板弹簧、左后固定支架及右后固定支架;

左前挡板前端与右前挡板前端铰接;左前挡板与右前挡板的铰接转轴上设置有解锁孔,地面上设置有锁紧孔;锁紧机构包括解锁杆、连杆一、连杆二、曲连杆、锁紧固定支架及锁紧杆;解锁杆可滑动地插入解锁孔中,解锁杆后端与连杆一前端固定连接,连杆一后端与连杆二前端铰接,连杆二后端与曲连杆上端铰接,曲连杆下端与锁紧杆顶端铰接,锁紧杆底端可滑动地插入锁紧孔中;锁紧固定支架前端固定在左前挡板与右前挡板的铰接转轴上,曲连杆中部与锁紧固定支架后端铰接;锁紧机构中铰接转轴的轴线方向均为水平方向;

左前挡板后端与左挡板前端铰接,右前挡板后端与右挡板前端铰接;左钢板弹簧前端与左挡板前端连接,左挡板后端内侧设置有左滑槽,左钢板弹簧后端位于左滑槽内;右钢板弹簧前端与右挡板前端连接,右挡板后端内侧设置有右滑槽,右钢板弹簧后端位于右滑槽内;左钢板弹簧中部与右钢板弹簧中部抵紧接触;左挡板后端与左后固定支架铰接,左后固定支架固定在地面上;右挡板后端与右后固定支架铰接,右后固定支架固定在地面上;

左挡板后端与左后固定支架之间设置有左阻尼机构,左阻尼机构前端与左挡板后端固定连接,左阻尼机构后端与左后固定支架铰接;

右挡板后端与右后固定支架之间设置有右阻尼机构,右阻尼机构前端与右挡板后端固定连接,右阻尼机构后端与右后固定支架铰接。

2.根据权利要求1所述的道路匝道口防撞装置,其特征在于:锁紧机构还包括前挡板,前挡板设置在锁紧杆前端。

3.根据权利要求1所述的道路匝道口防撞装置,其特征在于:左钢板弹簧前端铰接于左前挡板与左挡板铰接点。

4.根据权利要求1所述的道路匝道口防撞装置,其特征在于:右钢板弹簧前端铰接于右前挡板与右挡板铰接点。

5.根据权利要求1所述的道路匝道口防撞装置,其特征在于:左挡板外侧设置有左滚轮,且左滚轮的轴线竖直设置。

6.根据权利要求1所述的道路匝道口防撞装置,其特征在于:右挡板外侧设置有右滚轮,且右滚轮的轴线竖直设置。

7.根据权利要求1所述的道路匝道口防撞装置,其特征在于:左挡板内侧设置有左内固定支架,左内固定支架固定在地面上,左内固定支架与左挡板后端之间设置有左横向弹簧。

8.根据权利要求1所述的道路匝道口防撞装置,其特征在于:右挡板内侧设置有右内固定支架,右内固定支架固定在地面上,右内固定支架与右挡板后端之间设置有右横向弹簧。
