专利号: 201811431188X
申请人: 武汉纺织大学
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

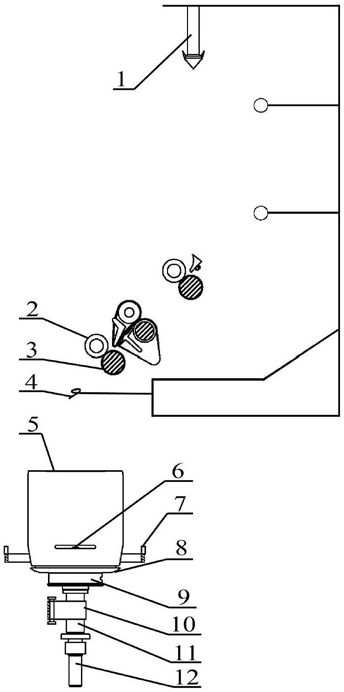

1.一种倍捻式细纱机,包括细纱机吊挂机构、牵伸机构、加捻卷绕机构,其特征在于:将所述细纱机中的加捻卷绕机构改变为倍捻卷绕机构,倍捻卷绕机构由倍捻机构、卷绕机构组成,倍捻机构由锭带(10)、锭座(12)、锭杆(11)、捻盘(9)、进纱管道(21)、锭盘(20)、转子结合件(22)、静止盘、储纱罐(5)、内磁钢(19)、定位套筒(6)、张力器(18)、出纱管构成,倍捻机构位于由细纱机牵伸机构的罗拉(3)和前皮辊(2)啮合形成的前罗拉钳口的下方,锭杆(11)的下端活动插入在锭座(12)中,锭杆(11)杆体与锭带(10)紧密贴合,锭杆(11)的上端固定设置有捻盘(9),捻盘(9)中开设进纱管道(21),进纱管道(21)呈L状,进纱管道(21)的入口位于捻盘(9)的周向侧面上,进纱管道(21)的出口位于捻盘(9)的中轴上端面上,捻盘(9)内设置有正极导线、负极导线,捻盘(9)底壁上设置有第一环形导线凹槽(23)、第二环形导线凹槽(24),第一环形导线凹槽(23)、第二环形导线凹槽(24)分别与捻盘(9)中的正极导线、负极导线连接,捻盘(9)上固定安装有锭盘(20)和转子结合件(22),锭盘(20)呈环形圆盘状,锭盘(20)轴心与捻盘(9)轴心重合,转子结合件(22)的下端固定在捻盘(9)上端面中心处,转子结合件(22)轴心开设走纱通道,走纱通道的下端口与进纱管道(21)的出口重合,静止盘通过轴承活动连接在转子结合件(22)上,储纱罐(5)固定安装在静止盘上,储纱罐(5)底部罐体中设有正极导线、负极导线,罐体中的正极导线与捻盘(9)中的正极导线通过第一电刷(26)连接,罐体中的负极导线与捻盘(9)中的负极导线通过第二电刷(25)连接,内磁钢(19)和出纱管位于储纱罐(5)内部,出纱管外部设置定位套筒(6),出纱管经定位套筒固定安装在储纱罐(5)的内部罐底上,出纱管内设有张力器(18),出纱管的轴心与转子结合件(22)轴心重合,出纱管的下端口与转子结合件(22)的走纱通道的上端口对应,卷绕机构位于倍捻机构的储纱罐(5)中,卷绕机构由支撑座(17)、卷绕槽筒(16)、纱管(14)、管套(15)、重锤(28)构成,支撑座(17)固定设置在倍捻机构的储纱罐(5)中,电动机(27)和支撑轴左右对称地固定安装在支撑座(17)上,电动机(27)的正极线、负极线分别与储纱罐(5)罐体的正极导线、负极导线连接,卷绕槽筒(16)一端固定连接在电动机(27)的转轴上,卷绕槽筒(16)另一端活动插入在支撑轴中,在储纱罐(5)内壁上,左右对称地开设升降槽(13),左右对称的升降槽(13)分别位于电动机(27)、支撑轴上方,升降槽(13)分别与电动机(27)、支撑轴垂直贯通,升降槽(13)内活动设有管套(15),管套(15)上设有重锤(28),纱管(14)两端分别活动套装在管套(15)中,纱管(14)的轴线与卷绕槽筒(16)的轴线相互平行,纱管(14)紧紧压持在卷绕槽筒(16)上,电动机(27)通过第一环形导线凹槽(23)、第二环形导线凹槽(24)外接电源,带动卷绕槽筒(16)转动,卷绕槽筒(16)带动纱管(14)进行卷绕运动,运行的锭带(10)通过锭杆(11)带动捻盘(9)进行旋转运动,储纱罐(5)内磁钢与外设在隔纱板上的外磁钢(7)相互吸引,使得静止盘、储纱罐(5)和出纱管保持静止。
