专利号: 2018114331582
申请人: 南通理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

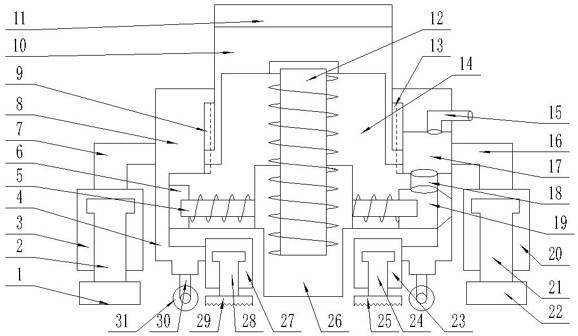

1.一种汽车维修用高稳定千斤顶,其特征在于:包括第一支撑盘(1)、第一活动杆(2)、第一液压缸(3)、千斤顶外罩(4)、第一螺旋杆(5)、螺旋杆底座(6)、左承重臂(7)、加厚外壳(8)、第一导轨(9)、活动顶柱(10)、防滑垫(11)、第二螺旋杆(12)、第二导轨(13)、活动室(14)、第一管道(15)、右承重臂(16)、散热抽气装置(17)、第二管道(18)、第一电机(19)、第二液压缸(20)、第二活动杆(21)、第二支撑盘(22)、第三液压缸(23)、第三活动杆(24)、第一防偏移支撑盘(25)、润滑室(26)、第四液压缸(27)、第四活动杆(28)、第二防偏移支撑盘(29)、万向轮支撑杆(30)和万向轮(31);

所述千斤顶外罩(4)上方设有加厚外壳(8),所述加厚外壳(8)左侧外表面固定连接有左承重臂(7),所述左承重臂(7)下端固定连接有第一液压缸(3),所述第一液压缸(3)内活动连接有第一活动杆(2),所述第一活动杆(2)下端固定连接有第一支撑盘(1);

所述加厚外壳(8)右侧外表面固定连接有右承重臂(16),所述右承重臂(16)下端固定连接有第二液压缸(20),所述第二液压缸(20)内活动连接有第二活动杆(21),所述第二活动杆(21)下端固定连接有第二支撑盘(22);

所述千斤顶外罩(4)下方外表面四个角均固定连接有万向轮支撑杆(30),所述万向轮支撑杆(30)上活动连接有万向轮(31);

所述加厚外壳(8)内设有活动室(14),所述活动室(14)左侧设有第一导轨(9),所述活动室(14)右侧设有第二导轨(13);

所述活动室(14)中间活动连接有一根第二螺旋杆(12),所述第二螺旋杆(12)下端设有润滑室(26),所述第二螺旋杆(12)沿伸至润滑室(26)内;

所述润滑室(26)右侧设有第一电机(19),所述第一电机(19)左侧活动连接有第一螺旋杆(5),所述第一螺旋杆(5)左端设有螺旋杆底座(6),所述螺旋杆底座(6)固定连接在千斤顶外罩(4)内壁上;

所述第一电机(19)上端固定连通有第二管道(18),所述第二管道(18)上方设有散热抽气装置(17);所述散热抽气装置(17)上方固定连通有第一管道(15)且沿伸至加厚外壳(8)外侧;

所述第二螺旋杆(12)上端活动连接有活动顶柱(10),所述活动顶柱(10)两侧沿伸至第一导轨(9)和第二导轨(13)内;

所述活动顶柱(10)上端设有防滑垫(11);

所述千斤顶外罩(4)下表面左侧设有第四液压缸(27),所述第四液压缸(27)内活动连接有第四活动杆(28),所述第四活动杆(28)下端固定连接有第二防偏移支撑盘(29);

所述千斤顶外罩(4)下表面右侧设有第三液压缸(23),所述第三液压缸(23)内活动连接有第三活动杆(24),所述第三活动杆(24)下端固定连接有第一防偏移支撑盘(25)。

2.根据权利要求1所述的一种汽车维修用高稳定千斤顶,其特征在于:所述散热抽气装置(17)的具体结构为:包括过滤网(32)、排气室(33)、第一风扇连接杆(34)、第一风扇(35)、第二电机(36)、出风口(37)、冷凝管(38)、制冷室(39)、制冷器(40)、第三电机(41)、第二风扇转杆(42)和第二风扇(43);

所述过滤网(32)左侧上方左侧设有排气室(33),所述排气室(33)中间设有第二电机(36),所述第二电机(36)内活动连接有第一风扇连接杆(34),所述第一风扇连接杆(34)两端均固定连接有第一风扇(35);所述第二电机(36)的输出轴与第一风扇连接杆(34)连接在一起;

所述排气室(33)右上侧设有出风口(37);

所述排气室(33)右侧设有制冷室(39),所述制冷室(39)内上方设有冷凝管(38)右下端设有制冷器(40),所述制冷器(40)的输出端与冷凝管(38)连接在一起;

所述制冷室(39)中间设有第三电机(41),所述第三电机(41)内活动连接有第二风扇转杆(42),所述第二风扇转杆(42)两侧均固定连接有第二风扇(43);所述第三电机(41)的输出轴与第二风扇转杆(42)连接在一起。

3.根据权利要求1所述的一种汽车维修用高稳定千斤顶,其特征在于:所述润滑室(26)的具体结构为:包括螺旋杆活动室(44)、喷头(45)、润滑油箱(46)、油管(47)和油泵(48);

所述螺旋杆活动室(44)下端设有润滑油箱(46),所述润滑油箱(46)内固定连通有油管(47),且油管(47)沿伸至螺旋杆活动室(44)内;

所述油管(47)上端均匀分布有喷头(45);

所述油管(47)中间设有油泵(48),所述油管(47)贯穿于油泵(48)。

4.根据权利要求1所述的一种汽车维修用高稳定千斤顶,其特征在于:所述万向轮(31)为防滑万向轮。

5.根据权利要求1所述的一种汽车维修用高稳定千斤顶,其特征在于:所述第一电机(19)为大扭力电机。

6.根据权利要求2所述的一种汽车维修用高稳定千斤顶,其特征在于:所述冷凝管(38)内充满制冷剂。

7.根据权利要求2所述的一种汽车维修用高稳定千斤顶,其特征在于:所述过滤网(32)为不锈钢过滤网。
