专利号: 2018114332956
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

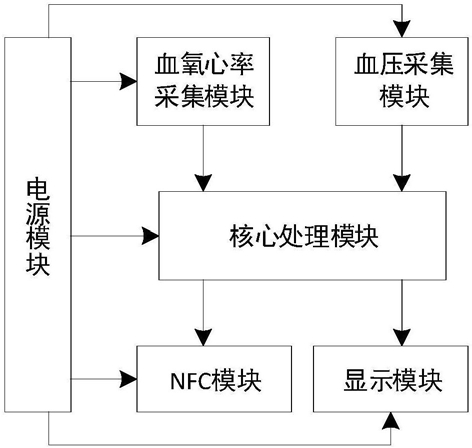

1.一种多参数腕式生命体征监测装置的低功耗工作方法,其特征在于:所述多参数腕式生命体征监测装置包括血氧心率采集模块、血压采集模块、核心处理模块、电源模块、数据传输模块,所述血氧心率采集模块的输出端、血压采集模块的输出端分别连接核心处理模块的输入端组,所述数据传输模块为NFC模块,所述电源模块为血氧心率采集模块、血压采集模块、核心处理模块、数据传输模块供电,低功耗工作方法包括:步骤一,核心处理模块判断装置是否完好配戴,未配戴好,装置进入待机模式,若已完好配戴,装置开始工作;

步骤二,血氧心率采集模块、血压采集模块以采集频率f1、采集间隔时长t1采集时间T内的血氧、心率、血压参数,并实时发送至核心处理模块;

步骤三,所述核心处理模块将时间T内的血氧、心率、血压参数进行数据帧打包,得到数据包;

步骤四,所述核心处理模块将数据包加密后发送至数据传输模块并最终送至接收终端;

步骤五,所述数据包传至数据传输模块后n秒,若装置未进入停止工作模式,所述核心处理模块关闭所述血氧心率采集模块、血压采集模块、数据传输模块的时钟,并将核心处理模块的工作电流由I3调为I4,I3>I4,装置进入停止工作模式,等待下一次唤醒;

所述步骤三中的数据包由数据头、数据区、数据尾组成;

其中,所述数据头包括1个字节的起始位、1个字节的消息编号、2个字节的数据区长度,所述起始位的内容为0xA0,所述消息编号的内容为0‑255之间的数,第一个数据包的消息编号为随机取值,之后每个数据包的消息编号为前一个的值加一,所述数据区长度为数据区的实际数据长度;

所述数据区占22个字节,其中包括10组血氧参数、10组心率参数、1组血压参数,每组血氧参数占1个字节,每组心率参数占1个字节,每组血压参数占2个字节;

所述数据尾包括1个字节的校验码和1个字节的结束位,所述结束位的内容为0xF0;

数据包的验证方式包括:

S1,NFC读取终端对通信数据解密;

S2,判断解密后的数据头起始位是否等于0xA0,是,进入下一步,否则丢弃此次接收的通信数据;

S3,从数据头起始位开始,至数据区最后一位为止进行CRC校验,并将校验值与所述数据尾的校验码比较,两者一致则进入下一步,否则丢弃此次接收的通信数据;

S4,判断数据尾结束位是否等于0xF0,是,进入下一步,否则丢弃此次接收的通信数据;

S5,将通信数据识别为数据包,并上传至上位机;

其中,步骤S3还包括以下内容:

S3.1,从数据头起始位开始,至数据区最后一位为止进行CRC校验,并将校验值与所述数据尾的校验码比较,两者一致则进入S4,否则进入S3.2;

S3.2,根据CRC的余数项判断通信数据中错误数据的位置,若错误数据属于血氧/心率,进入下一步,否则丢弃此次接收的通信数据;

S3.3,判断错误数据的范围是否小于等于1个字节,是,将错误的字节置0,进入S4,否则丢弃此次接收的通信数据。

2.根据权利要求1所述的低功耗工作方法,其特征在于步骤一的具体内容为:A1,所述核心处理模块预先设定血氧心率采集模块的反射光阈值;

A2,所述核心处理模块实时接收到血氧心率采集模块的反射光强度信号后,若反射光强度信号小于所述反射光阈值,则判断装置未配戴好,进入A3,否则进入步骤二;

A3,所述核心处理模块将血氧心率采集模块的工作电流由I1调为I2,I1>I2,返回A2。

3.根据权利要求1所述的低功耗工作方法,其特征在于步骤三包括如下内容:B1,所述核心处理模块实时接收血氧、心率、血压参数并将同一时刻的三种参数组成一组数据组;

B2,所述核心处理模块随时间持续提取当前时间相邻时间的a组数据组;

B3,比对a组数据组中每种参数与其对应的正常体征区间,若每一参数值均在正常体征区间内,所述核心处理模块将装置的采集频率由f1调为f2,采集间隔时长由t1调为t2,f1>f2,t1>t2,进入B4;

否则保持当前采集频率并返回B2;

B4,当任一时刻的a组数据组中任一参数值不在正常体征区间内,所述核心处理模块将装置的采集频率由f2调回到f1,采集间隔时长由t2调回到t1;

B5,直到时间T结束,所述核心处理模块将获取到的数据组进行数据帧打包,得到数据包。

4.根据权利要求3所述的低功耗工作方法,其特征在于:所述B5中数据帧打包时还包括如下内容:

B5.1,所述核心处理模块判断每组数据组的采集频率是否为f1,是,保留该数据组并进入B5.4,否则进入B5.2;

B5.2,调取该数据组的前后b组数据组;

B5.3,判断所述b组数据组的采集频率是否都一致,是,删除其中c组数据组,仅保留b‑c组数据组,c

B5.4,将所有保留的数据组进行数据帧打包,得到数据包。

5.根据权利要求1所述的低功耗工作方法,其特征在于:所述数据传输模块为NFC模块,所述核心处理模块将数据包发送至NFC模块,并将NFC模块设为卡模拟模式,开启NFC模块的standby设置。

6.根据权利要求1所述的低功耗工作方法,其特征在于:在血氧心率采集模块、血压采集模块采集间隔时间段内,所述核心处理模块控制装置进入停止工作模式。
