专利号: 2018114334025
申请人: 西华大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

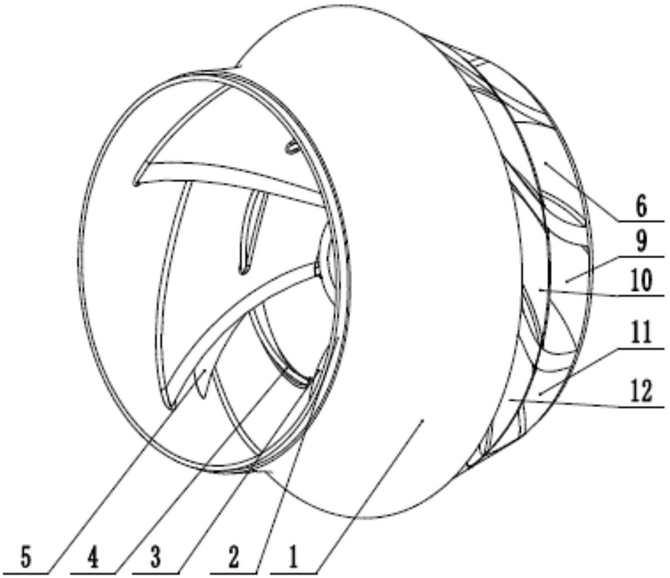

1.一种多通道离心泵叶轮,包括叶轮入口处的进口口环、进口口环下方的前盖板(1)、前盖板(1)下方的后盖板(6)、前盖板(1)和后盖板(6)之间沿周向交替设置的主叶片(3)和小叶片(5),主叶片和小叶片的上下两端都分别连接前盖板、后盖板,小叶片的叶片长度小于主叶片的叶片长度,其特征在于:在前盖板(1)和后盖板(6)之间的中间位置设置有分流板(4),分流板(4)贯穿于主叶片(3)和小叶片(5)之间,分流板是一个沿轴面流道的弧形板,分流板(4)的进口直径大于主叶片(3)进口直径,但小于小叶片(5)进口直径;分流板与小叶片将叶轮的单个流道分隔成了至少4个通道,后盖板上设有轮毂(8),轮毂(8)中心设有键槽(7)。

2.根据权利要求1所述的多通道离心泵叶轮,其特征在于:分流板(4)为一个,分流板和小叶片将叶轮的单个流道分隔成了四个通道,分别为第一通道(9)、第二通道(10)、第三通道(11)和第四通道(12)。

3.根据权利要求1所述的多通道离心泵叶轮,其特征在于:小叶片及n个分流板将叶轮的单个流道分隔成了4+2(n-1)个通道,n≥1。

4.根据权利要求1所述的多通道离心泵叶轮,其特征在于:多个分流板在轴面流道上均匀分布。
