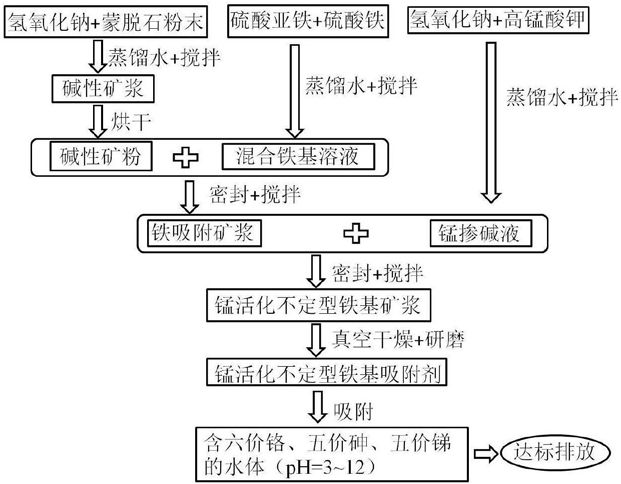

1.一种锰活化不定型铁基吸附剂的制备方法，其特征在于，包括以下步骤：(1)分别称取氢氧化钠和蒙脱石粉末，溶于水中，混合搅拌得到碱性矿浆；

(2)将碱性矿浆置于烘箱中烘干至恒重，得到碱性矿粉；

(3)分别称取硫酸亚铁和硫酸铁，同时混入水中，密封状态下搅拌至完全溶解，得到混合铁基溶液；

(4)分别称取氢氧化钠和高锰酸钾，同时混入水中溶解，得到锰掺碱液；

(5)将碱性矿粉与混合铁基溶液混合，密封状态下搅拌，得到铁吸附矿浆；

(6)将锰掺碱液与铁吸附矿浆混合，密封状态下搅拌，得到锰活化不定型铁基矿浆；

(7)将锰活化不定型铁基矿浆置于真空干燥箱中，抽真空烘干至恒重，研磨，得到锰活化不定型铁基吸附剂。

2.根据权利要求1所述的锰活化不定型铁基吸附剂，其特征在于，所述步骤(1)中氢氧化钠与蒙脱石粉末的质量比为0.75～1.5:10。

3.根据权利要求1所述的锰活化不定型铁基吸附剂，其特征在于，所述步骤(1)中混合搅拌速率为30～60rpm，搅拌时间为10～20min。

4.根据权利要求1所述的锰活化不定型铁基吸附剂，其特征在于，所述步骤(2)中烘箱烘干温度为100～150℃。

5.根据权利要求1所述的锰活化不定型铁基吸附剂，其特征在于，所述步骤(3)中硫酸亚铁的Fe(II)与硫酸铁的Fe(III)摩尔比为3～5:1，硫酸亚铁和硫酸铁的总质量与水的固液比为2～3.5g:10mL。

6.根据权利要求1所述的锰活化不定型铁基吸附剂，其特征在于，所述步骤(4)中按氢氧化钠的OH-与硫酸亚铁和硫酸铁的Fe(II)+Fe(III)摩尔比为2～3:1称取氢氧化钠；按高锰酸钾与碱性矿粉的质量比1～10:100称取高锰酸钾；所述锰掺碱液的体积与混合铁基溶液的体积相同。

7.根据权利要求1所述的锰活化不定型铁基吸附剂，其特征在于，所述步骤(5)中碱性矿粉与混合铁基溶液的固液比为0.5～1.0g:1mL。

8.根据权利要求1所述的锰活化不定型铁基吸附剂，其特征在于，所述步骤(5)中搅拌速率为40～60rpm，搅拌时间为10～30min。

9.根据权利要求1所述的锰活化不定型铁基吸附剂，其特征在于，所述步骤(6)中搅拌速率为40～60rpm，搅拌时间为10～30min。

10.根据权利要求1所述的锰活化不定型铁基吸附剂，其特征在于，所述步骤(7)中真空度为-0.04～-0.08MPa，干燥温度为30～120℃。
