专利号: 2018114352521
申请人: 黄广保
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

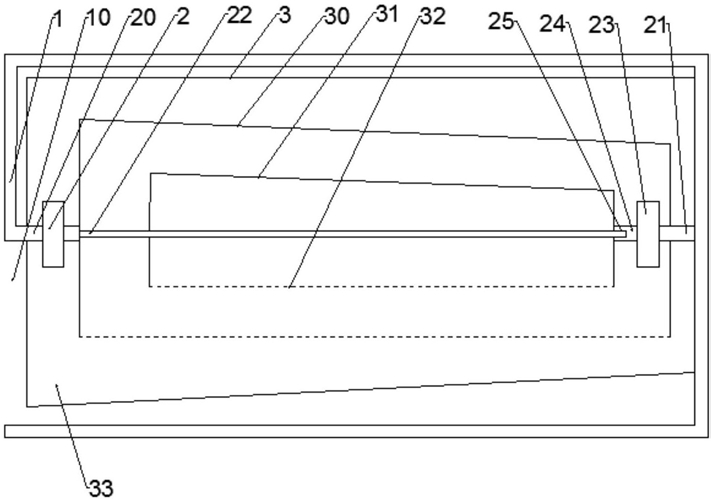

1.防堵塞种子筛选装置,其特征在于,包括:

支撑壳,其为水平放置的正四棱柱状,所述支撑壳的一端中下部开设有操作孔,所述支撑壳内设有操作孔的一端面同轴固设有前固定杆,所述支撑壳内另一端面同轴固设有后固定杆;

外套筒,其一端敞口,且水平设于所述支撑壳内,所述外套筒的敞口端同轴固设于所述支撑壳的另一端面,所述外套筒的另一端固定穿设于所述前固定杆上,所述前固定杆位于外套筒内的一端固设前旋转电机,所述前旋转电机的旋转轴上同轴固接支撑杆;

中套筒,其水平设于所述外套筒内,所述中套筒靠近所述后固定杆的一端旋转固接于所述后固定杆上,另一端固定穿设用于所述支撑杆上,其中,所述后固定杆位于中套筒内的一端固设后旋转电机,所述后旋转电机的旋转轴上同轴固接连接杆,所述连接杆自由端凹陷具有与所述支撑杆自由端匹配的凹槽,所述支撑杆可旋转插设于所述凹槽内;

内套筒,其水平设于所述中套筒内,且两端均与所述支撑杆旋转固接,所述内套筒靠近所述连接杆的一端与所述连接杆的端部固接,其中,所述中套筒的一半侧壁上、所述内套筒的一半侧壁上均匀贯穿多个筛选孔,所述内套筒上的筛选孔孔径小于所述中套筒上的筛选孔的孔径,所述中套筒和所述内套筒另一半侧壁、及所述外套筒的底侧壁沿周向的中部均倾斜设置形成导料部,所述导料部沿远离所述外套筒敞口端的方向倾斜向下设置,贯穿每个导料部靠近所述操作孔的一端设有导料孔,每个导料孔上铰接设有门,当打开中套筒的门时,可穿过中套筒的导料孔打开内套筒的门,所述筛选孔周向覆设橡胶圈;

第一防堵组件,其包括沿宽度方向的两端敞口且水平设置的矩形套,所述矩形套与所述前固定杆共平面,所述矩形套的两敞口端分别与所述支撑壳侧壁和所述外套筒连通,所述矩形套内滑动套设有导向块,所述导向块靠近所述外套筒的一端连接挡板,所述挡板的竖直投影与所述矩形套沿宽度方向的端部重叠,所述挡板远离所述导向块的一端设置刷毛,所述导向块与所述矩形套相对滑动端面间设置第一弹簧,所述导向块远离所述刷毛的一端旋转连接至少两个固定杆,所述固定杆包括与所述导向块旋转固接的旋转杆,中心与所述旋转杆自由端固接的档杆,所述档杆的长度大于所述矩形套的高度,当旋转固定杆使档杆竖直设置时,挡板上刷毛不与所述中套筒外侧壁接触,当旋转固定杆使档杆水平设置时,第一弹簧带动挡板上刷毛朝向所述中套筒外侧壁移动,以使挡板上刷毛与所述中套筒具有筛选孔的外侧壁接触,至少两个固定杆沿所述导向块长度方向间隔设置;

第二防堵组件,其包括至少两组调节件、及设于所述中套筒内的伸缩件,所述伸缩件包括设于所述中套筒导料部边缘的矩形框,所述矩形框沿所述中套筒长度方向设置,且沿宽度方向的一端与所述中套筒侧壁连通,所述矩形框外滑动套设移动框,所述移动框远离所述中套筒侧壁的一端覆设刷毛,所述矩形框与所述移动框相对滑动端面间设置第二弹簧,至少两组调节件沿所述支撑壳长度方向间隔设置,每组调节件包括所述调节件包括设于所述支撑壳顶端的可移动固定的伸缩杆,当所述矩形框的开口位于所述支撑杆的正上方时,所述伸缩杆的水平投影落入所述矩形框的开口内,收缩伸缩杆,使其不影响中套筒旋转时,所述移动框上刷毛不与所述内套筒外侧壁接触,伸长伸缩杆可带动使移动框上刷毛与所述内套筒具有筛选孔的外侧壁接触。

2.如权利要求1所述的防堵塞种子筛选装置,其特征在于,所述操作孔为矩形孔,其沿水平方向的边长等于所述支撑壳端面内周边长,所述操作孔顶面距离所述前固定杆的距离为2-4cm。

3.如权利要求1所述的防堵塞种子筛选装置,其特征在于,所述支撑杆两端对应与内套筒连接处及所述后固定杆与所述中套筒连接处均同轴固设有轴承,所述内套筒、及所述中套筒分别固接于对应轴承的外圈上,以使所述中套筒靠近所述后固定杆的一端旋转固接于所述后固定杆上,所述内套筒的两端均与所述支撑杆旋转固接。

4.如权利要求1所述的防堵塞种子筛选装置,其特征在于,所述内套筒的导料孔内敷设滤网,所述滤网不与对应导料孔的尖端抵接,以与所述导料孔侧壁配合形成出料口。

5.如权利要求1所述的防堵塞种子筛选装置,其特征在于,所述外套筒、所述中套筒以及所述内套筒,上述三个套筒靠近对应导料部尖端的侧壁贯穿均设有一对同轴设置的固定孔,穿过一对固定孔设有螺杆,所述螺杆通过螺帽固定以关闭对应门。

6.如权利要求1所述的防堵塞种子筛选装置,其特征在于,所述外套筒、所述中套筒及所述内套筒,上述三个套筒的导料部的尖端处均固接可伸缩导料板,所述导料板由多个V型板依次滑动连接组成,当所述导料板完全收缩时,所述导料板的自由端与对应导料部的端部齐平,对应门的尖端部延伸设有挡板,以使门关闭时,抵挡使对应导料板收缩固定。
