1.一种生物炭负载纳米零价铁协同细菌修复酸化砷污染土壤的方法，其特征在于；通过下列步骤进行：

1）细菌菌株的富集培养

将恶臭假单胞菌P. putida strain MnB1按体积比5-10%的转接量接种于恶臭假单胞菌富集培养基A中，然后于15-35℃水平震荡下（100-180 rpm），好氧富集培养1-5天；

2）活性代谢产物的制备

将步骤1）富集得到的恶臭假单胞菌菌液按体积比5-10%的接种量加入到pH为6.5-7.5的恶臭假单胞菌培养基B，同时投加0.2-1.8 g/L的碳酸锰；然后于15-35摄氏度，好氧条件下培养3-10天，培养基中出现棕黑色絮状体，即制得细菌代谢产物；

3）制备生物炭材料

将粉碎的农业生物质5-100g，放入热解炉中，通入CO2保护气，升温至400-700℃，持续保温5-12 h，冷却，研磨，过 60-300目筛；将上述制得的黑色粉末加入到0.2-1.0 mol/L的盐酸溶液中，搅拌8-24 h，过滤，用20-300 ml去离子水洗至pH为8.0-9.0，于冷冻干燥机中冻干12-36 h，得到生物炭粉末；

4）绿色合成生物炭负载纳米零价铁材料

将步骤3）获得的生物炭粉末5-20g加入到0.1-0.5 mol/L的硫酸亚铁或三氯化铁溶液中，在水浴温度30-80℃下，在200-400 rpm转速下搅拌10-30 min，加入体积比20-80%的绿茶提取液，通入氮气环境下进行搅拌10-40 min，过滤，于冷冻干燥机中冻干12-36 h，得到生物炭负载零价铁材料；

5）修复过程

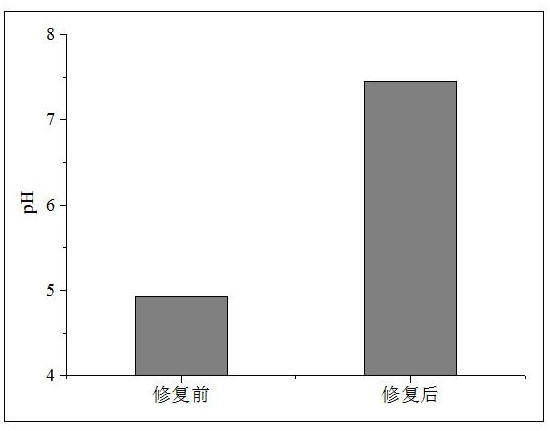

将20-100 mL步骤（2）制得的代谢产物、0.5-8g步骤（4）制得的生物炭负载零价铁材料加入到100 克砷污染酸化土壤中，调节土壤含水率在50-70%之间，搅拌器搅拌10-30 分钟，然后置于室温条件下（15-35℃）放置3-10天，让细菌代谢的活性锰氧化物、生物炭负载零价铁与土壤中的三价砷或五价砷发生一系列物理-化学反应。

2.如权利要求1所述的生物炭负载纳米零价铁协同细菌修复酸化砷污染土壤的方法，其特征在于；

所述培养基A成分为酵母膏0.3-0.8g，水解酪蛋白0.2-0.8g，葡萄糖0.3-0.8g，氯化钙

0.1-0.4 g，硫酸镁 0.1-0.6g，微量元素 1-5 mL，去离子水1升； 培养基B的成分为硫酸亚铁铵0.05-0.45 g，柠檬酸钠0.1-0.5g，酵母浸粉0.01-0.3g，焦磷酸钠0.01-0.05g，去离子水1 升。

3.如权利要求1所述的生物炭负载纳米零价铁协同细菌修复酸化砷污染土壤的方法，其特征在于；步骤1）中选用的细菌菌株来自于美国模式菌收集中心，保藏号ATCC 23483。

4.如权利要求1所述的生物炭负载纳米零价铁协同细菌修复酸化砷污染土壤的方法，其特征在于；步骤3）中CO2保护气通入速度为200-600 mL/min，热解炉的升温速率为10-20℃/min。

5.如权利要求1所述的生物炭负载纳米零价铁协同细菌修复酸化砷污染土壤的方法，其特征在于；步骤3）中所述农业生物质为如秸秆、麦秸、竹子。
