1.一种纳米零价铁协同细菌修复砷污染土壤的方法，其特征在于；通过下列步骤完成：

1）细菌菌株的富集培养，将细菌菌株接种到富集培养基A中进行富集培养；

2）活性代谢产物的制备，将步骤1）富集得到的细菌菌液接种到培养基B中进行细菌代谢产物的培养；

3）绿色合成纳米零价铁材料，利用二价或三价铁盐制备生成纳米零价铁材料；

4）修复过程，将步骤（2）制得的代谢产物和步骤（3）制得的纳米零价铁材料加入到砷污染土壤中进行修复工作。

2.如权利要求1所述的纳米零价铁协同细菌修复砷污染土壤的方法，其特征在于；

步骤1）细菌菌株的富集培养；将恶臭假单胞菌Pseudomonas putida strain MnB1按体积比5-10%的转接量接种于恶臭假单胞菌富集培养基A中，然后于20-40℃水平震荡下（100-

180 rpm），好氧富集培养1-7天；

所述培养基A成分为蛋白胨2-10g，牛肉浸粉1-5，氯化钠1-5，pH 6.8-7.6，去离子水1升；

2）活性代谢产物的制备，将步骤1）富集得到的恶臭假单胞菌菌液按体积比5-10%的接种量加入到pH为6.5-7.8的恶臭假单胞菌培养基B中，同时投加2-40 mg/L硫酸锰（投加量以Mn计），然后于15-35摄氏度，好氧条件下培养1-7天，培养基中出现棕黑色絮状体，即制得细菌代谢产物；

所述培养基B成分为硫酸亚铁铵0.1-0.5g，柠檬酸钠0.1-0.5g，酵母浸粉0.05-0.3g，焦磷酸钠0.01-0.5g，去离子水1 升；

3）绿色合成纳米零价铁材料，配制0.01-0.1 mol/L硫酸亚铁或三氯化铁溶液，在水浴温度30-80℃下，在200-400 rpm转速下搅拌10-30min，加入体积比20-80%的绿茶提取液，通入氮气环境下进行搅拌10-60 min，4000rpm离心10-20 min，残余固体于冷冻干燥机中冻干

12-36h，得到纳米零价铁材料；

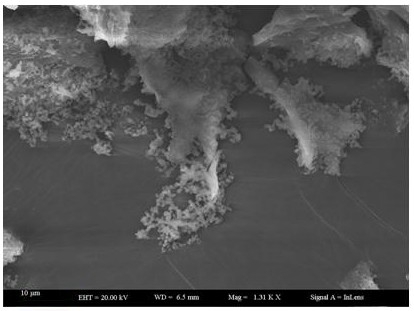

4）修复过程，将10-100mL步骤（2）制得的代谢产物、0.1-1g步骤（3）制得的纳米零价铁材料加入到50 克砷污染土壤中，调节土壤含水率在50-80%，搅拌器搅拌10-30分钟，然后置于室温条件下（15-35℃）放置1-7天，让细菌代谢的活性锰氧化物、纳米零价铁与土壤中的三价砷或五价砷发生一系列物理-化学反应，降低土壤中砷的可迁移性。

3.如权利要求1所述的纳米零价铁协同细菌修复砷污染土壤的方法，其特征在于；步骤

1）选用的细菌菌株为，菌株来自于美国模式菌收集中心，保藏号ATCC 23483。
