¥14000
专利号: 2018114365269
申请人: 英业达科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-03-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

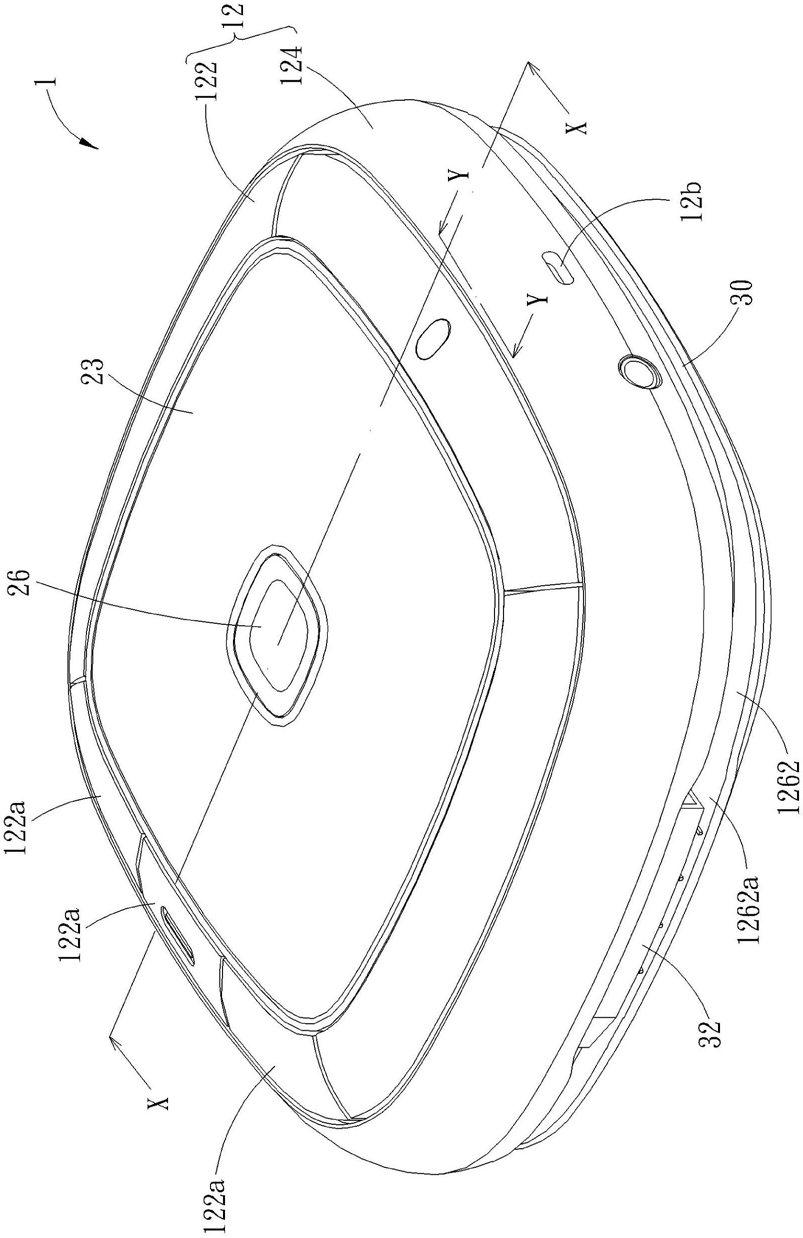

1.一种会议电话,其特征在于,包括:一装置壳体,具有一出音孔及多个收音孔,所述出音孔朝上设置,所述多个收音孔侧向设置且向上倾斜;

一扬声器,朝上对齐所述出音孔设置于所述装置壳体内;以及多个麦克风,对应地朝向所述多个收音孔设置于所述装置壳体内;

其中所述装置壳体包含一扬声器容置室及多个麦克风容置室,所述扬声器容置室及所述多个麦克风容置室彼此气密,每一个麦克风容置室对应地连通一个收音孔,所述扬声器容置于所述扬声器容置室,所述多个麦克风对应地容置于所述多个麦克风容置室。

2.如权利要求1所述的会议电话,其特征在于,其中所述出音孔的开孔方向与所述收音孔的开孔方向间的夹角介于80度至90度之间。

3.如权利要求1所述的会议电话,其特征在于,其中所述多个收音孔相对于所述出音孔的开孔方向等圆心角设置。

4.如权利要求1所述的会议电话,其特征在于,其中所述装置壳体包含一上盖及与所述上盖衔接的一底座,所述出音孔形成于所述上盖,所述扬声器容置室及所述多个麦克风容置室形成于所述底座,所述底座包含一安装口,连通所述扬声器容置室并对齐所述出音孔,所述扬声器经由所述安装口露出于所述底座。

5.如权利要求4所述的会议电话,其特征在于,其中所述扬声器与所述出音孔密合。

6.如权利要求5所述的会议电话,其特征在于,还包含一间隔环,其中所述扬声器经由所述间隔环与所述安装口密合。

7.如权利要求4所述的会议电话,其特征在于,其中所述扬声器与所述安装口密合。

8.如权利要求7所述的会议电话,其特征在于,还包含一间隔环,其中所述扬声器经由所述间隔环与所述安装口密合。

9.如权利要求4所述的会议电话,其特征在于,其中所述底座包含一上壳体及一下壳体,所述安装口形成于所述上壳体,所述上壳体与所述下壳体衔接形成所述扬声器容置室及所述多个麦克风容置室,所述上壳体包含一上隔板,所述下壳体包含一下隔板,所述上隔板与所述下隔板对齐且通过一吸音材料密合,以使所述扬声器容置室与其中一个麦克风容置室彼此气密。

10.如权利要求9所述的会议电话,其特征在于,其中每一个麦克风包含一电路板及设置于所述电路板前侧上的收音单元,所述收音单元朝向对应的收音孔,每一个麦克风容置室内设置有一上吸音垫、一下吸音垫及一后吸音垫,所述电路板的上侧抵靠所述上吸音垫,所述电路板的下侧抵靠所述下吸音垫,所述电路板的背侧抵靠所述后吸音垫。

11.如权利要求9所述的会议电话,其特征在于,还包含一系统主板,固定于所述上壳体上,其中每一个麦克风经由一电连接线与所述系统主板电连接,所述电连接线沿所述上壳体及所述系统主板固定。

12.如权利要求4所述的会议电话,其特征在于,还包含一按钮开关及一系统主板,所述按钮开关设置于所述上盖,所述系统主板设置于所述底座,所述按钮开关通过一电连接线与所述系统主板电连接,所述电连接线沿所述上盖固定。

13.如权利要求12所述的会议电话,其特征在于,其中所述上盖包含多个键帽,倾斜设置于所述上盖的周围,所述多个键帽分别呈一悬臂结构,所述系统主板包含多个开关,对应地位于所述多个键帽下方。

14.如权利要求1所述的会议电话,其特征在于,还包含一吸音材料,环绕所述扬声器设置于所述扬声器容置室内。

15.如权利要求1所述的会议电话,其特征在于,还包含一外连接缆线及连接至所述外连接缆线一端的一连接器,其中所述装置壳体包含一环状卷线槽及设置于所述环状卷线槽侧壁上的一橡胶垫,所述环状卷线槽包含一扩大的容置区,所述外连接缆线自所述扩大的容置区自所述装置壳体内延伸出来,且能卷绕于所述环状卷线槽内,使得所述连接器能容置于所述扩大的容置区中。

16.如权利要求1所述的会议电话,其特征在于,还包含一环状脚垫,固定于所述装置壳体的底表面上。
