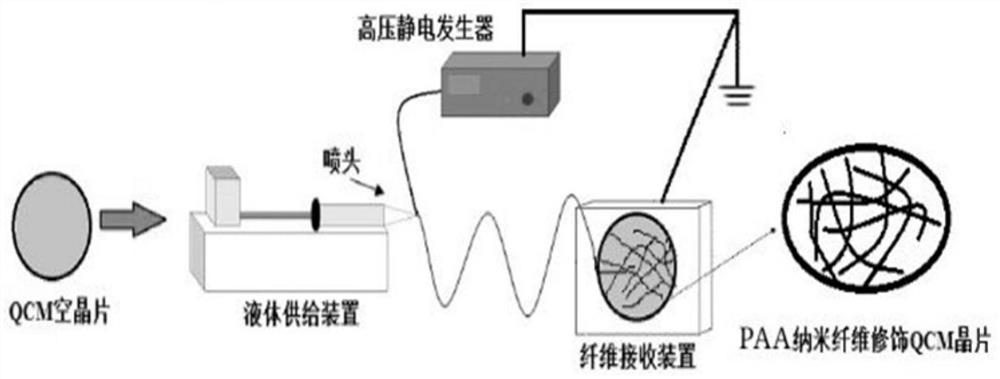

1.一种聚丙烯酸/氧化石墨烯纳米纤维薄膜的制备方法，其特征在于，聚丙烯酸/氧化石墨烯溶液经过静电纺丝，得到聚丙烯酸/氧化石墨烯纳米纤维薄膜；

其中，聚丙烯酸/氧化石墨烯溶液中，聚丙烯酸与氧化石墨烯的重量比为500-2000：1。

2.根据权利要求1所述的制备方法，其特征在于，将聚丙烯酸溶液与氧化石墨烯溶液混匀，得到聚丙烯酸/氧化石墨烯溶液。

3.根据权利要求2所述的制备方法，其特征在于，所述聚丙烯酸溶液为聚丙烯酸水溶液；和/或，所述氧化石墨烯溶液为氧化石墨烯水溶液；

优选地，所述聚丙烯酸水溶液中聚丙烯酸的浓度为200-300mg/mL，优选为250mg/mL；

和/或，所述氧化石墨烯水溶液中氧化石墨烯的浓度为1-3mg/mL，优选为1.8-2.2mg/mL。

4.根据权利要求1所述的制备方法，其特征在于，所述聚丙烯酸/氧化石墨烯溶液为聚丙烯酸/氧化石墨烯水溶液；

优选地，所述聚丙烯酸与氧化石墨烯的重量比为1250-1600：1，优选为1500：1；

优选地，所述聚丙烯酸/氧化石墨烯溶液中聚丙烯酸的浓度为200-250mg/mL；

和/或，所述聚丙烯酸/氧化石墨烯溶液中氧化石墨烯的浓度为0.1-0.4mg/mL。

5.根据权利要求1-4任一项所述的制备方法，其特征在于，所述聚丙烯酸的重均分子量为20-30万。

6.根据权利要求1-4任一项所述的制备方法，其特征在于，所述氧化石墨烯的直径为

50-200nm。

7.根据权利要求1-4任一项所述的制备方法，其特征在于，所述静电纺丝的电压为10-

15kV；

和/或，所述静电纺丝的温度为20-30℃；

和/或，所述静电纺丝的湿度为40％-50％；

和/或，所述静电纺丝的电极距离12-18cm，优选为15cm；

和/或，所述静电纺丝的进料速度为0.3-0.8mL/h，优选为0.5mL/h。

8.权利要求1-7任一项所述的制备方法得到的聚丙烯酸/氧化石墨烯纳米纤维薄膜。

9.权利要求8所述的聚丙烯酸/氧化石墨烯纳米纤维薄膜在氨气传感器中的应用。

10.一种氨气传感器，其特征在于，包括权利要求1-7任一项所述的制备方法得到的聚丙烯酸/氧化石墨烯纳米纤维薄膜。
