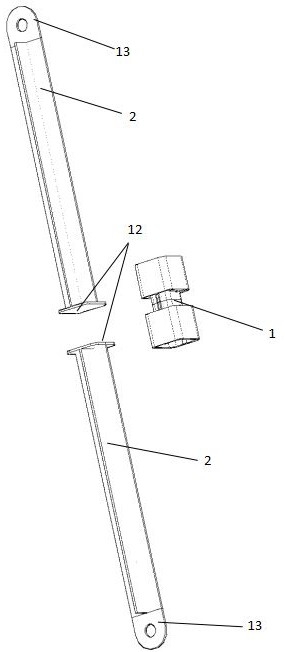

1.一种带形状记忆合金阻尼器的自复位耗能支撑,包括形状记忆合金阻尼器(1)及十字形钢柱(2),其特征在于形状记忆合金阻尼器(1)由两套方钢管内套筒(3)及方钢管外套筒(4)组成;每段方钢管内套筒(3)均在端头处套筒内壁上设带孔的阻尼器内端板(7),两段方钢管内套筒的连接通过在其中穿入超弹性形状记忆合金筋Ⅰ(10),并在带孔的阻尼器内端板(7)上张拉锚固来实现;每段方钢管内套筒在外侧端头处套筒外壁上对称设有两块内套筒带孔连接板(6),每段方钢管外套筒在内侧端头处套筒内壁上对称设有两块外套筒带孔连接板(9),每套方钢管内套筒(3)与方钢管外套筒(4)的连接通过在内套筒带孔连接板(6)及外套筒带孔连接板(9)中穿入超弹性形状记忆合金筋Ⅱ(11)并张拉锚固实现,超弹性形状记忆合金筋Ⅱ(11)一端锚固在内套筒带孔连接板(6)上,另一端锚固在外套筒带孔连接板(9)上 ;形状记忆合金阻尼器方钢管外套筒(4)与十字形钢柱端板(12)连接,十字形钢柱(2)通过其端部带螺栓孔的半圆形连接板(13)与建筑结构相连接。
2.根据权利要求1所述的带形状记忆合金阻尼器的自复位耗能支撑,其特征在于,所述的方钢管内套筒(3)外壁上沿截面的一条对称轴对称设有凹槽状轨道(5),该凹槽状轨道(5)在靠近支撑中间的一侧为凹槽状,在靠近支撑端部的一侧为矩形;在靠近支撑端部一侧的外壁上沿截面的另一条对称轴对称设有内套筒带孔连接板(6),方钢管内套筒(3)两端均设置四角带孔的阻尼器内端板(7)。
3.根据权利要求1所述的带形状记忆合金阻尼器的自复位耗能支撑,其特征在于,所述的方钢管外套筒(4)在内壁上与凹槽状轨道(5)相对应的位置设有凸起状轨道(8),该凸起状轨道(8)在靠近支撑中间的一侧为凸起状,在靠近支撑端部的一侧为矩形;在靠近支撑中间的一侧沿截面的另一条对称轴对称设有外套筒带孔连接板(9)。
4.根据权利要求1所述的带形状记忆合金阻尼器的自复位耗能支撑,其特征在于,所述的方钢管内套筒(3)与方钢管外套筒(4)之间可通过凹槽状轨道(5)及凸起状轨道(8)实现滑槽连接并沿轨道相对滑动。
5.根据权利要求1所述的带形状记忆合金阻尼器的自复位耗能支撑,其特征在于,十字形钢柱(2)在与形状记忆合金阻尼器(1)连接的一侧设置十字形钢柱端板(12),另一侧设置带螺栓孔的半圆形连接板(13)。
6.根据权利要求1所述的带形状记忆合金阻尼器的自复位耗能支撑,其特征在于,当支撑不受力时,超弹性形状记忆合金筋上预加的拉力使得形状记忆合金阻尼器1中的方钢管内套筒(3)之间、方钢管内套筒(3)与方钢管外套筒(4)之间均紧密连接且不发生相对移动;
当支撑受拉时,两段十字形钢柱(2)及方钢管外套筒(4)带动方钢管内套筒(3)之间背向移动,此时连接两段方钢管内套筒(3)的超弹性形状记忆合金筋Ⅰ(10)受拉,而方钢管内套筒(3)和方钢管外套筒(4)之间未发生相对移动,连接两者的超弹性形状记忆合金筋Ⅱ(11)不受力;当支撑受压时,方钢管内套筒(3)之间紧密连接无缝隙,其内的超弹性形状记忆合金筋Ⅰ(10)不受力,而十字形钢柱(2)连接两段方钢管外套筒(4)沿方钢管内套筒(3)上的滑槽相对运动,方钢管内套筒(3)及方钢管外套筒(4)之间发生相对移动,连接两者的超弹性形状记忆合金筋Ⅱ(11)受拉。
