专利号: 2018114391174
申请人: 安徽一诺青春工业设计有限公司灵璧分公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

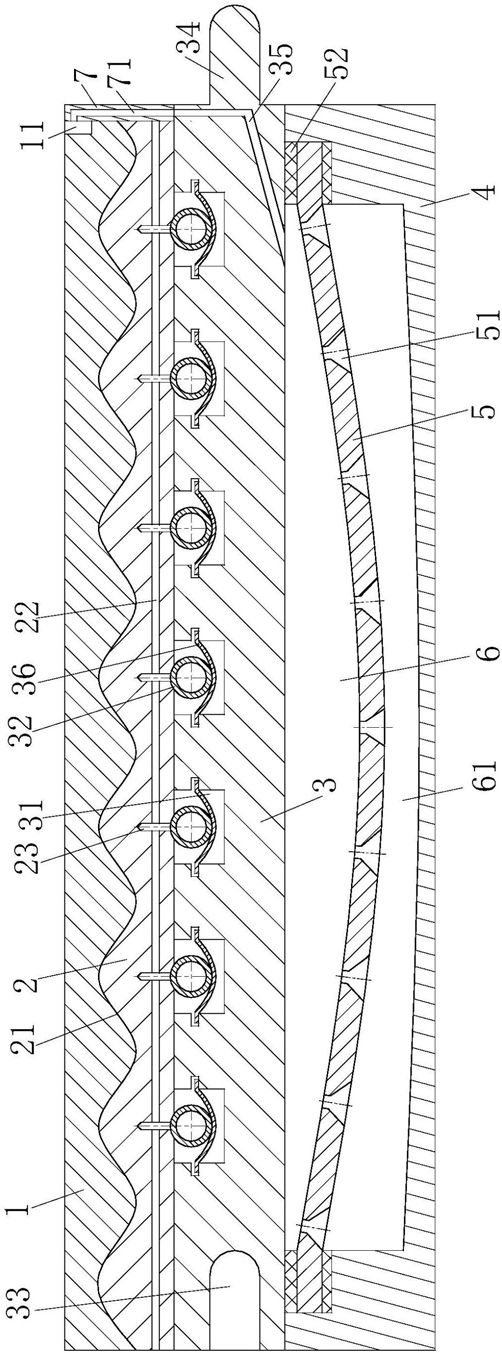

1.一种地暖地板,包括木地板(1),木地板(1)下方设置有导热层(2),导热层(2)上表面和木地板(1)下表面均设有波浪状条纹(21);导热层(2)下方设置有安装支架(3),安装支架(3)上设置有若干方形槽(31),每个方形槽(31)内均设置有加热管(32),安装支架(3)左、右两侧分别设有榫口(33)和凸榫(34);所述安装支架(3)下方设置有基座(4);基座(4)内侧设有安装槽,安装槽上安装有镀银曲面玻璃(5),镀银曲面玻璃(5)为向下弯曲且单面镀银,镀银面为下表面;其特征在于:所述镀银曲面玻璃(5)将安装槽分隔为蒸发腔(6)和储水腔(61),且蒸发腔(6)位于储水腔(61)上端,镀银曲面玻璃(5)上开设有连通蒸发腔(6)和储水腔(61)的多个通孔(51),且镀银曲面玻璃(5)的边缘垫有缓冲垫(52);所述储水腔(61)内装有水;所述安装支架(3)的一侧倾斜设置有连通蒸发腔(6)的一号气孔(35);所述木地板(1)的一侧部镶嵌有出气袋(7);所述出气袋(7)为片状,出气袋(7)的下端与导热层(2)下端平齐,出气袋(7)上开设有贯通上下的条缝(71);所述一号气孔(35)与条缝(71)连通。

2.根据权利要求1所述的一种地暖地板,其特征在于:所述通孔(51)包括上端为直孔以及连通直孔下端的锥形孔,且锥形孔的小端与直孔连通;所述直孔的直径远小于镀银曲面玻璃(5)的长度。

3.根据权利要求1所述的一种地暖地板,其特征在于:所述加热管(32)均位于波浪状条纹(21)的波峰正下方;所述导热层(2)内开设有若干个竖向的盲孔(23);所述盲孔(23)位于加热管(32)正上方,盲孔(23)的下端连通至加热管(32),盲孔(23)上端的正对波浪状条纹(21)的波峰。

4.根据权利要求3所述的一种地暖地板,其特征在于:所述导热层(2)的中部开设有横向通孔(22);所述横向通孔(22)穿过盲孔(23)。

5.根据权利要求1所述的一种地暖地板,其特征在于:所述方形槽(31)的侧壁上设置有槽肩,方形槽(31)内设置有弹片(36);所述弹片(36)的端部抵在方形槽(31)的槽肩上,且弹片(36)位于加热管(32)的正下方,弹片(36)用于支撑加热管(32)。

6.根据权利要求1所述的一种地暖地板,其特征在于:所述条缝(71)的上端为通至出气袋(7)侧面的直角状,条缝(71)的缝口位于出气袋(7)上部侧面;所述木地板(1)一侧上端拐角处开设有凹槽(11);所述凹槽(11)位于出气袋(7)的条缝(71)处,且凹槽(11)的下端低于出气袋(7)侧面条缝(71)的缝口。
