专利号: 2018114409784
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.竖向变刚度支护体的基坑支护方法,其特征是包括以下步骤:S1、设置竖向体组件:

所述竖向体组件由基坑开挖侧向外依次设置的竖向体Ⅰ(11)、竖向体Ⅱ(12)、竖向体Ⅲ(13)、竖向体Ⅳ(14)和竖向体Ⅴ(15)构成;

所述竖向体Ⅰ(11)、竖向体Ⅱ(12)、竖向体Ⅲ(13)、竖向体Ⅳ(14)和竖向体Ⅴ(15)的底端平齐,且竖向体Ⅰ(11)、竖向体Ⅱ(12)和竖向体Ⅴ(15)的顶端均与地面(5)平齐;

所述竖向体Ⅲ(13)顶端与竖向体Ⅱ(12)顶端的距离为h1,竖向体Ⅳ(14)顶端与竖向体Ⅲ(13)顶端的距离为h2,竖向体Ⅳ(14)顶端与基坑开挖面(4)的距离为h3;

S2、设置支墩组件;

所述支墩组件包括支墩Ⅰ(21)和支墩Ⅱ(22);

所述支墩Ⅰ(21)位于竖向体Ⅰ(11)一侧,与竖向体Ⅰ(11)相接;

所述支墩Ⅰ(21)的顶部与基坑开挖面(4)平;

所述支墩Ⅰ(21)沿基坑长度方向连续设置;

所述支墩Ⅱ(22)位于支墩Ⅰ(21)下方,与竖向体Ⅰ(11)相接;

所述支墩Ⅱ(22)的底部与竖向体组件底端平;

所述支墩Ⅱ(22)沿基坑长度方向连续设置;

S3、由地面(5)向下开挖的深度为H的基坑。

2.根据权利要求1所述的竖向变刚度支护体的基坑支护方法,其特征是:所述步骤S1设置竖向体组件的步骤如下:在拟开挖侧设置竖向体Ⅰ(11),竖向体Ⅰ(11)长度记做L1,厚度记做b3;

紧接竖向体Ⅰ(11),设置竖向体Ⅱ(12),竖向体Ⅱ(12)长度记做L2,厚度记做b4;

紧接竖向体Ⅱ(12),设置竖向体Ⅲ(13),竖向体Ⅲ(13)长度记做L3,厚度记做b5;

紧接竖向体Ⅲ(13),设置竖向体Ⅳ(14),竖向体Ⅳ(14)长度记做L4,厚度记做b6;

紧接竖向体Ⅳ(14),设置竖向体Ⅴ(15),竖向体Ⅴ(15)长度记做L5,厚度记做b7;

所述L1=L2=L5=L;

所述L3=L-h1;

所述L4=L3-h2,即L4=L-h1-h2;

H=h1+h2+h3。

3.根据权利要求2所述的竖向变刚度支护体的基坑支护方法,其特征是:所述L的取值范围为(2.0~3.0)H,h1的取值范围为(0.2~0.4)H,h2的取值范围为(0.3-0.5)H,h3的取值范围为(0.2~0.4)H;

所述b3的取值范围为(0.05~0.15)H,b4的取值范围为(0.05~0.15)H,b5的取值范围为(0.1~0.2)H,b6的取值范围为(0.1~0.2)H,b7的取值范围为(0.05~0.15)H。

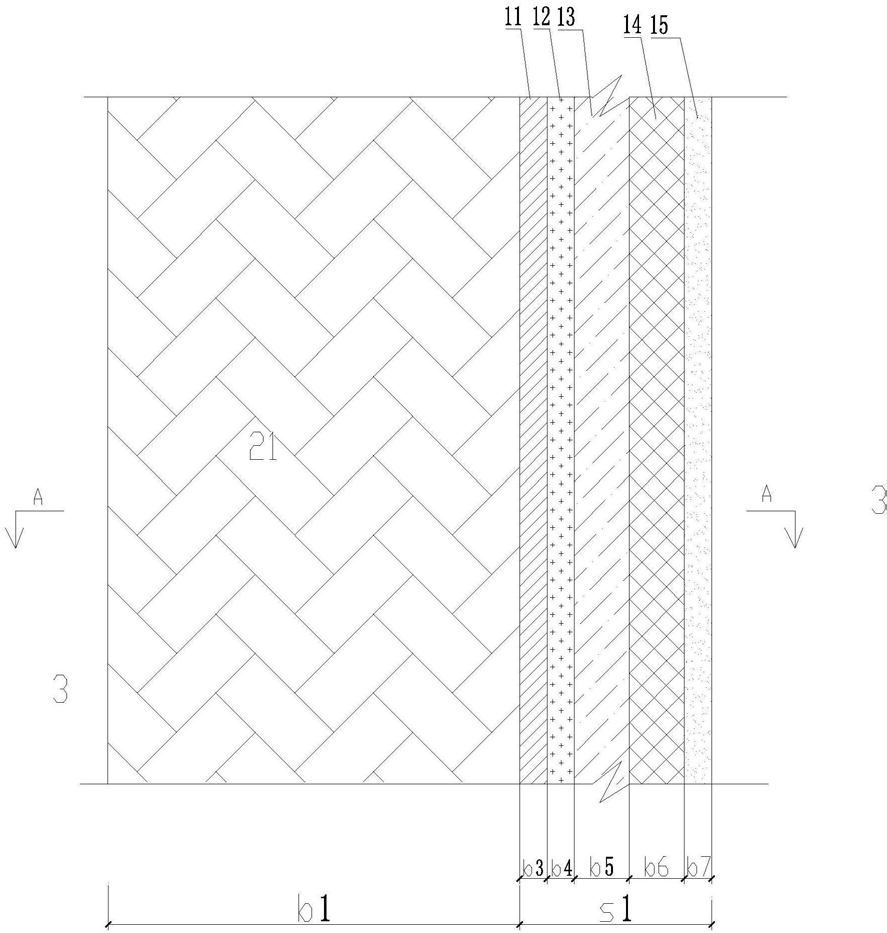

4.根据权利要求3所述的竖向变刚度支护体的基坑支护方法,其特征是:所述竖向体Ⅰ(11)外侧到竖向体Ⅴ(15)外侧的水平距离为s1,s1=b3+b4+b5+b6+b7;

所述s1的取值范围为(0.5~0.85)H。

5.根据权利要求1~4任一所述的竖向变刚度支护体的基坑支护方法,其特征是:所述支墩Ⅰ(21)的高度为h11,宽度为b1,长度与基坑长度相同;

所述b1取(1~1.5)H,h11取(0.5-0.8)H;

所述支墩Ⅱ(22)的高度为h22,宽度为b2,长度与基坑长度相同;

所述b2取(0.5~1)H,h22取(0.5-0.8)H;

所述h11+h22≤L-H。

6.根据权利要求5所述的竖向变刚度支护体的基坑支护方法,其特征是:所述竖向体Ⅰ(11)、竖向体Ⅱ(12)、竖向体Ⅲ(13)、竖向体Ⅳ(14)和竖向体Ⅴ(15)均为连续的墙体或分离的桩体;

所述竖向体Ⅰ(11)、竖向体Ⅱ(12)、竖向体Ⅲ(13)、竖向体Ⅳ(14)和竖向体Ⅴ(15)分别由水泥土、土工加筋材料、型钢、钢绞线或钢筋混凝土中至少一种材料构建而成。

7.根据权利要求6所述的竖向变刚度支护体的基坑支护方法,其特征是:所述支墩Ⅰ(21)和支墩Ⅱ(22)均为由水泥土构建而成的连续的墙体。
