专利号: 2018114415041
申请人: 颍上富元生产力促进中心有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

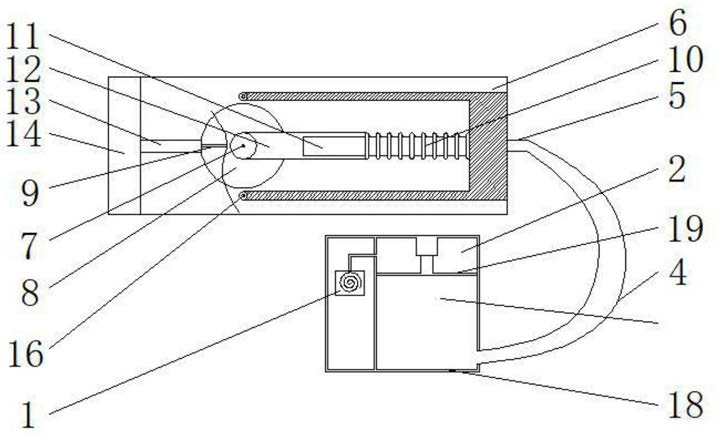

1.一种木材涂胶装置,包括气压泵(1),其特征在于:所述气压泵(1)的的输出端通过导管与压力室(2)的一侧固定连接,所述气压泵(1)的表面与外壳(18)的内壁固定连接,所述外壳(18)的内壁与压力板(19)的侧面活动连接,所述外壳(18)的下部表面与输料导管(4)的一端固定连接,所述输料导管(4)的另一端与伸缩管(5)的一端固定连接,所述伸缩管(5)的表面与主体(6)的内壁活动连接,所述伸缩管(5)的另一端与水平管(7)的一端固定连接,所述水平管(7)的另一端与出胶管(9)的一端固定连接,所述水平管(7)的表面与出胶滚轮(8)的内壁活动连接,所述主体(6)的表面与压紧弹簧(15)的一端固定连接,所述压紧弹簧(15)的另一端与夹紧块(14)的表面固定连接,所述主体(6)的表面通过轴承与压胶滚轮(16)的一端固定连接,所述滚轴(17)的表面与伸缩套筒(12)的一端活动连接,所述伸缩套筒(12)的内壁与固定杆(11)的表面滑动连接,所述固定杆(11)的表面与归位弹簧(10)的内壁滑动连接,所述归位弹簧(10)的一端与主体(6)的内壁固定连接,所述主体(6)的表面通过转轴与压胶滚轮(16)的一端固定连接,所述出胶滚轮(8)的内壁与滚轴(17)的表面滑动连接,所述主体(6)的内壁开设有滑槽(13),所述滑槽(13)的内壁与滚轴(17)的一端滑动连接。

2.如权利要求1所述的一种木材涂胶装置,其特征在于:所述压紧弹簧(15)的数量为四个,且两个压紧弹簧(15)为一组,两组压紧弹簧(15)以主体(6)中线为对称轴分布于主体(6)表面。

3.如权利要求1所述的一种木材涂胶装置,其特征在于:所述压胶滚轮(16)的数量为两个,且两个压胶滚轮(16)以出胶滚轮(8)的水平中线为对称轴分布于主体(6)的表面。

4.如权利要求1所述的一种木材涂胶装置,其特征在于:所述归位弹簧(10)的另一端与伸缩套筒(12)的表面固定连接。

5.如权利要求1所述的一种木材涂胶装置,其特征在于:所述水平管(7)贯穿滚轴(17)的表面,并延伸至内部。

6.如权利要求1所述的一种木材涂胶装置,其特征在于:所述出胶滚轮(8)的表面开设有与出胶管(9)相适配的槽道。

7.如权利要求1所述的一种木材涂胶装置,其特征在于:所述滚轴(17)的内壁开设有与水平管(7)相适配的槽道,且水平管(7)的外表面与滚轴(17)的槽道滑动连接。

8.如权利要求1所述的一种木材涂胶装置,其特征在于:所述水平管(7)靠近伸缩管(5)的一端表面与主体(6)的内壁固定连接。
