专利号: 2018114427246
申请人: 浙江企信检测有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

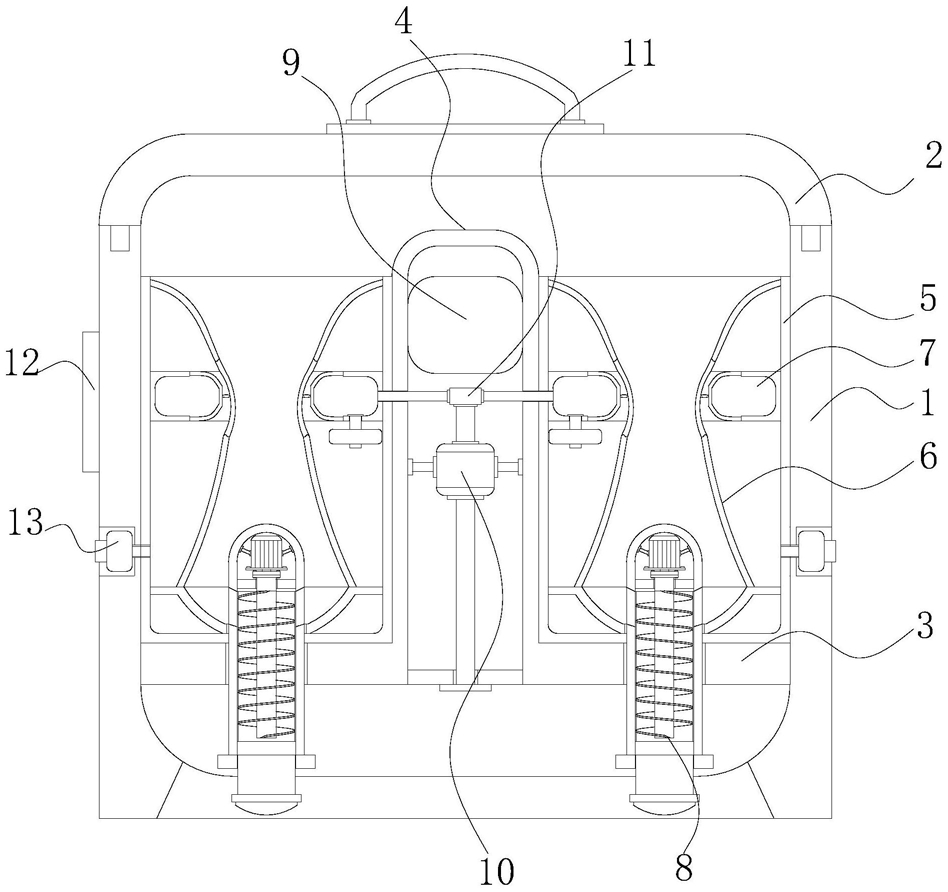

1.一种粉类食品检测用的抽样储存设备,包括盒体(1)、盒盖(2)、横向隔板(3)、中间隔离筒(4)、两个内筒体(5)、两个软储存机构(6)、两个内隔断机构(7)、两个导出机构(8)、蓄电池(9)、微型气泵(10)、三通接头(11)、控制面板(12)和两个泄气阀(13),其特征在于:所述盒盖(2)位于盒体(1)的正上方并与盒体(1)的顶部相互卡接,横向隔板(3)横向安装在盒体(1)的左右两侧内壁之间,中间隔离筒(4)安装在横向隔板(3)的上表面中间位置并贯穿横向隔板(3),两个内筒体(5)对称安装在盒体(1)的内侧并与横向隔板(3)的上表面固定连接,两个软储存机构(6)分别安装在两个内筒体(5)的内侧,两个内隔板机构(7)分别安装在两个内筒体(5)的内侧并分别与相对应的软储存机构(6)外侧相连接,两个导出机构(8)分别安装在两个软储存机构(6)的内侧底部并分别贯穿相对应的软储存机构(6)和横向隔板(3)的上表面延伸延伸至盒体(1)的内侧底部,蓄电池(9)安装在中间隔离筒(4)的内侧顶部,微型气泵(10)固定安装在中间隔离筒(4)的内侧,三通接头(11)与微型气泵(10)的出气口固定连通,三通接头(11)所对称的两个接头分别贯穿中间隔离筒(4)的左右内侧壁并分别与相对应的两个内隔断机构(7)相互连通,两个泄气阀(13)分别安装在盒体(1)的左右两侧并分别与两个内筒体(5)相互连通,控制面板(12)安装在盒体(1)的左侧;

两个所述软储存机构(6)分别包括两个上位弹性橡胶套(61)、两个中位弹性软胶套(62)、两个下位锥形弹性橡胶套(63)和两个固定底盘(64),两个上位弹性橡胶套(61)的顶部侧边分别固定粘接在两个内筒体(5)的内侧顶部,两个中位弹性软胶套(62)顶部侧边分别固定连接在两个上位弹性橡胶套(61)的底部侧边,两个下位锥形弹性橡胶套(63)的顶部侧边分别固定连接在两个中位弹性软胶套(62)的底部侧边,两个固定底盘(64)分别固定安装在两个内筒体(5)的内侧底部,两个下位锥形弹性橡胶套(63)的底部侧边分别与相对应的两个固定底盘(64)顶部外侧边相粘接;

两个所述内隔断机构(7)分别包括两个内空心环(71)、两个外空心气囊(72)、两个隔离圈(73)和两个泄压阀(74),两个内空心环(71)分别固定安装在两个内筒体(5)的内侧,两个外空心气囊(72)的外侧边分别与相对应的两个内空心环(71)的环形内侧壁表面进行粘接封闭,两个隔离圈(73)分别与两个外空心气囊(72)的内侧边相互粘接,两个隔离圈(73)的内侧边分别与两个中位弹性软胶套(62)的外侧边相互粘接,两个泄压阀(74)分别固定安装在两个内空心环(71)的底部排气口处,三通接头(11)所对称的两个接头分别贯穿中间隔离筒(4)的左右内侧壁并分别与两个内空心环(71)相互连通;

两个导出机构(8)分别包括两个导出管(81)、两个微型电机(82)、两个螺旋输出叶(83)、两个内密封套(84)、两个螺纹密封塞(85)和两个导入槽(86),两个导出管(81)分别固定安装在两个固定底盘(64)的内侧底部并贯穿横向隔板(3)的上表面并延伸至盒体(1)的内侧底部位置,两个导出管(81)的顶部均为圆顶密封端,两个导入槽(86)分别开设在两个导出管(81)位于固定底盘64内侧部分并与固定底盘(64)的内侧底部相平齐,两个导出管(81)的底部一端开设有与螺纹密封塞(85)相适配的内螺纹,两个微型电机(82)分别固定安装在两个导出管(81)的内侧顶部位置,两个微型电机(82)的输出轴分别通过联轴器分别与两个螺旋输送叶(83)相连接,螺栓输送叶(83)分别延伸至导出管(81)的内侧底部位置,两个内密封套(84)分别粘接在两个导出管(81)的内侧壁上,两个螺纹密封塞(85)分别螺纹连接在两个导出管(81)的底部端口处。

2.根据权利要求1所述的一种粉类食品检测用的抽样储存设备,其特征在于:所述蓄电池(9)与控制面板(12)、微型气泵(10)和两个微型电机(82)之间的连接关系均为电性连接,控制面板(12)可以控制微型气泵(10)和两个微型电机(82)的开关及运行状态,微型气泵(10)采用可抽气和充气两用的微型气泵(10),两个微型电机(82)均采用转速为10-20r/min的低速电机。

3.根据权利要求1所述的一种粉类食品检测用的抽样储存设备,其特征在于:所述内隔断机构(7)与相对应的内筒体(5)和导出机构(8)均位于同一垂直线上,两个内隔断机构(7)、两个导出机构(8)和两个内隔断机构(7)均关于中间隔离筒(4)的中心左右对称设置。

4.根据权利要求1所述的一种粉类食品检测用的抽样储存设备,其特征在于:所述固定底盘(64)的形状为盘状并位于相对应内隔断机构(7)的正下方,所述软储存机构(6)贯穿相对应内隔断机构(7)的中间位置,中位弹性软胶套(62)、上位弹性橡胶套(61)、下位锥形弹性橡胶套(63)和相对应的固定底盘(64)之间组成一个对内筒体(5)内侧下方封闭的空间,上位弹性橡胶套(61)和下位锥形弹性橡胶套(63)的侧边厚度均为两毫米,中位弹性软胶套(62)的侧边厚度为一毫米,下位锥形弹性橡胶套(63)的弹性形变性能大于上位弹性橡胶套(61)和下位锥形弹性橡胶套(63)的弹性形变性能。

5.根据权利要求1所述的一种粉类食品检测用的抽样储存设备,其特征在于:所述内空心环(71)和相对应的外空心气囊(72)之间形成一个密封的空心环体,外空心气囊(72)采用软橡胶气囊,外空心气囊(72)的厚度为一点五毫米,外空心气囊(72)的弹性形变性能大于中位弹性软胶套(62)的弹性形变性能。

6.根据权利要求1所述的一种粉类食品检测用的抽样储存设备,其特征在于:所述隔离圈(73)的外侧边厚度与内侧边厚度均为三毫米,隔离圈(73)环体中间位置的厚度为六毫米,隔离圈(73)采用橡胶材质制成。
