专利号: 2018114452337
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

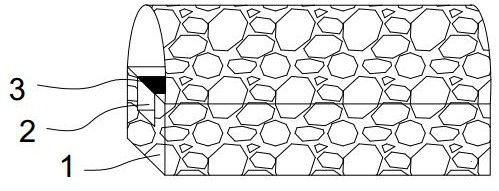

1.超长型地下石油洞库底部沉积油泥处理系统,包括供气装置(8)、净化装置(9)与设于油泥流通槽(2)内的油泥输送装置(10),其特征在于:所述油泥输送装置(10)设于石油洞库(1)底部的油泥流通槽(2)内,所述油泥流通槽(2)上方设有封板(3),所述油泥流通槽(2)与油泥输送装置(10)输送方向一端下方设有油泥排出口(21),所述油泥排出口(21)下方设有油泥收集池(22);

所述净化装置(9),包括净化桶(91),所述净化桶(91)为不锈钢金属材质,所述净化桶(91)内置有倾斜状的气体过滤层a(93),所述净化桶(91)出气端与油泥输送装置(10)连接,且连接处设有密封装置(92);

所述油泥输送装置(10),包括电机(14),所述电机(14)上设有输送转轴(4),所述输送转轴(4)内置空心,且一端与净化装置(9)输气端连通,所述输送转轴(4)表面排布有气孔(6),所述输送转轴(4)表面设有螺旋状的螺旋曲轴(5),所述螺旋曲轴(5)内弧面设有弧形扇片(24),所述弧形扇片(24)通过连接杆(7)环布连接于输送转轴(4)表面;

所述弧形扇片(24)的弧度大于螺旋曲轴(5)内弧面弧度,所述螺旋曲轴(5)内弧面中相邻的弧形扇片(24)呈阶梯状环布;

所述供气装置(8),包括气化炉(82),所述气化炉(82)内设有鼓风机(81),所述气化炉(82)通过输气管(83)与净化装置(9)进气端连接;

所述输送转轴(4)输出端通过轴承(11)与外部设置的除尘器(23)连接;所述弧形扇片(24)为橡胶材质,所述橡胶的配方各组分及重量份为:氯丁橡胶100份,氧化锌10份,硼酸三丙酯0.02份,己二酸二酯11份,1-氯代乙基笨0.01份;硬脂酸3份,防老剂6份,炭黑200份,环己基硫代邻苯二甲酰亚胺0.3份,硬脂酸钾0.5份,微晶蜡3份,硫磺2份,增塑剂4份,促进剂3份,无机阻燃剂6份。

2.根据权利要求1所述的超长型地下石油洞库底部沉积油泥处理系统,其特征在于:所述油泥流通槽(2)上方设有至少两根油气收集管(15)与集油装置(17)连通,所述油气收集管(15)上设有冷却装置(16),所述集油装置(17)一端与引风机(19)连通。

3.根据权利要求2所述的超长型地下石油洞库底部沉积油泥处理系统,其特征在于:所述集油装置(17)与引风机(19)连通处设有气体过滤层b(18),所述引风机(19)通过输风管(20)与净化装置(9)近供气装置(8)一端上方连通。
