专利号: 2018114464673
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

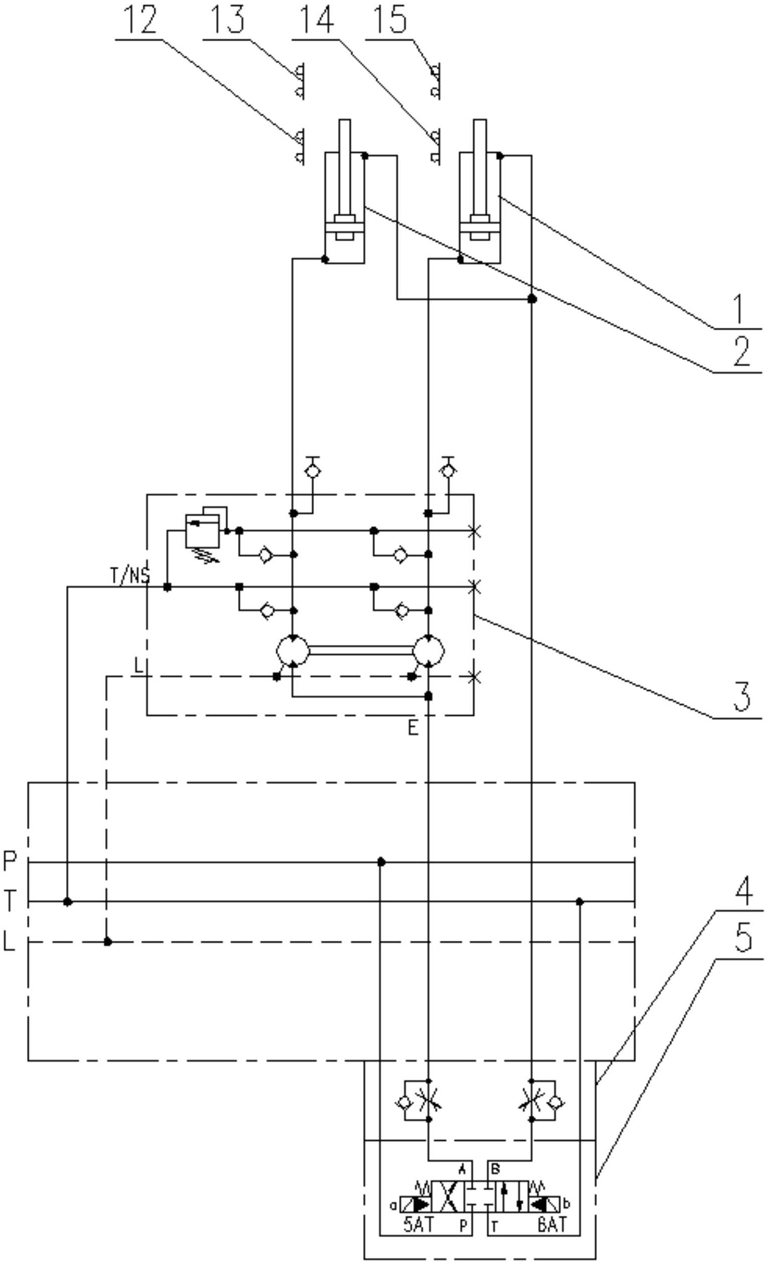

1.一种同步误差自动清零液压控制回路,包括油缸Ⅰ、油缸Ⅱ、同步马达与电磁换向阀Ⅰ,电磁换向阀Ⅰ的A口经过同步马达后分别与油缸Ⅰ、油缸Ⅱ的活塞腔相连通,B口分别与油缸Ⅰ、油缸Ⅱ的杆腔相连通;其特征在于:还包括电磁换向阀Ⅱ、电磁换向阀Ⅲ与电磁换向阀Ⅳ,其中电磁换向阀Ⅱ的A口分别与油缸Ⅰ、油缸Ⅱ的杆腔相连通,电磁换向阀Ⅲ的A口与油缸Ⅰ的活塞腔相连通,电磁换向阀Ⅳ的A口与油缸Ⅱ的活塞腔相连通,电磁换向阀Ⅱ、电磁换向阀Ⅲ与电磁换向阀Ⅳ的B口均封堵。

2.根据权利要求1所述的同步误差自动清零液压控制回路,其特征在于:电磁换向阀Ⅰ、电磁换向阀Ⅱ、电磁换向阀Ⅲ与电磁换向阀Ⅳ上对应叠加有节流阀Ⅰ、节流阀Ⅱ、节流阀Ⅲ与节流阀Ⅳ。

3.根据权利要求1所述的同步误差自动清零液压控制回路,其特征在于:电磁换向阀Ⅰ、电磁换向阀Ⅱ、电磁换向阀Ⅲ与电磁换向阀Ⅳ均为三位四通双电磁换向阀,各电磁换向阀的中位机能为中封式。
