专利号: 2018114464974
申请人: 象山邱工联信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

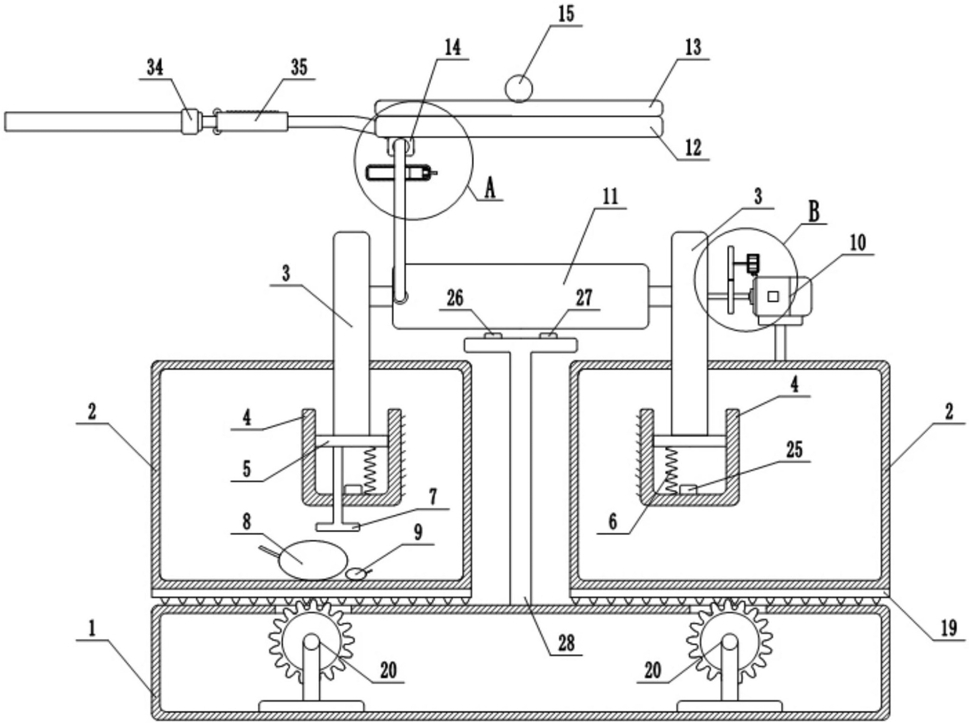

1.线缆剥皮回收装置,包括机架,其特征在于:所述机架上固接有中空的壳体,壳体上滑动连接有两个中空的支撑块,两个支撑块均滑动贯穿连接有支撑柱,支撑块内固接有压力槽,压力槽内滑动连接有支撑板,支撑板与压力槽之间连接有弹簧,支撑柱下端与支撑板相固接;其中任意一个支撑板固接有滑动贯穿压力槽的抵触板,支撑块内设有位于抵触板下方的第一弹性气囊和第二弹性气囊;

任意一个支撑块上设有第一电机,第一电机的输出端可拆卸连接有卷筒,卷筒转动设置在两个支撑柱之间;第一电机的输出端同轴连接有第一齿轮,第一齿轮啮合有第二齿轮,第二齿轮连接有第一转轴,第一转轴远离第二齿轮的一端固接有吹气箱,吹气箱固接在机架上,第一转轴位于吹气箱内的部分固接有若干第一叶片,吹气箱侧壁开设有进气孔;

机架上转动连接有圆环轨道,圆环轨道上表面固接有链条,圆环轨道下表面转动连接有导向块,导向块开设有用于线缆通过的导向孔,机架上转动连接有与链条相啮合的链轮,链轮连接有第二转轴,第二转轴远离链轮的一端固接有气箱,气箱固接在机架上,第二转轴位于气箱内的部分设有若干第二叶片,气箱与第一弹性气囊相连通,气箱侧壁开设有出气口;支撑块底部设有齿条,壳体内设有两个第二电机,第二电机的输出端同轴连接有主动轮,主动轮与齿条相啮合;机架上设有用于剪断线缆的剪切组件;压力槽内设有用于控制第二电机开启的第一按钮开关;

所述机架上设有剥皮组件,剥皮组件包括两个固接在机架上的支撑缸和一个固接在机架上的剥皮套筒,两个支撑缸分别与吹气箱相连通,支撑缸内滑动连接有活塞,活塞与支撑缸之间连接有第一拉簧,活塞固接有滑动贯穿支撑缸的割刀;剥皮套筒两侧转动连接有两个导料轮,两个导料轮均固接有第三转轴,第三转轴远离导料轮的一端固接有驱动箱,驱动箱固接在机架上,第三转轴位于驱动箱内的部分固接有若干第三叶片,两个驱动箱分别与相邻的支撑缸之间连通有导气管。

2.根据权利要求1所述的线缆剥皮回收装置,其特征在于:所述剪切组件包括滑动连接在机架上的支撑箱,支撑箱内滑动连接有冲刀片,冲刀片与支撑箱之间连接有第二拉簧,支撑箱靠近第二拉簧的一侧与第二弹性气囊之间连接有吹气管。

3.根据权利要求2所述的线缆剥皮回收装置,其特征在于:所述壳体上固接有位于两个支撑块之间的拖板,拖板上表面设有用于控制第二电机关闭的第二按钮开关。

4.根据权利要求3所述的线缆剥皮回收装置,其特征在于:所述拖板上表面设有用于控制第一电机启闭的第三按钮开关。

5.根据权利要求4所述的线缆剥皮回收装置,其特征在于:所述拖板上端开设有弧形的凹槽。

6.根据权利要求5所述的线缆剥皮回收装置,其特征在于:所述导向孔内表面设有橡胶垫片。
