专利号: 2018114508332
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-07-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

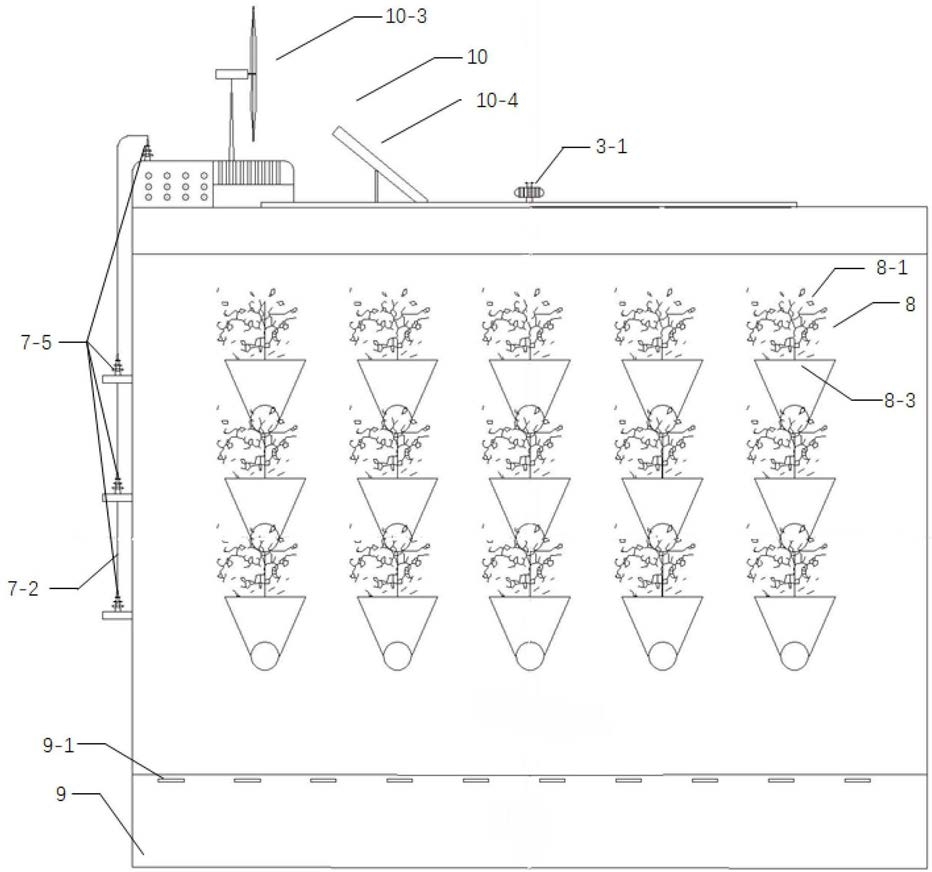

1.一种绿色环保建筑墙体施工方法,其特征在于,包括:

步骤1)制作墙体(1),制作完成后在所述墙体(1)一侧制作防潮层(2),在外墙底部安装雨水储藏室(9),所述雨水储藏室(9)采用预制箱体结构;

步骤2)安装多条在垂直方向上延伸并且相互平行的通风补水管道(3-3);在每条所述通风补水管道(3-3)上部向上倾斜安装连通雨水收集槽(5)的支管道,在每条所述通风补水管道(3-3)上垂直安装多个连通植物层的支管道;

步骤3)浇筑轻质混凝土层(4),使其覆盖所述雨水储藏室(9)和所述通风补水管道(3-

3),使所述通风补水管道(3-3)上的支管道伸出所述轻质混凝土层(4)一段距离;

步骤4)待所述轻质混凝土层(4)浇筑完成后,在所述轻质混凝土层(4)水平方向开设多条平行均匀分布的槽,在每个槽内嵌入沿水平方向延伸的电缆管(7-1),在所述电缆管(7-

1)内通入电缆(7-2),在所述电缆管(7-1)上的支管道内依次安装放电针(7-4)和锥形挡圈(7-3),将所述放电针(7-4)和所述电缆(7-2)连接;

步骤5)安装保温层(6),所述保温层(6)采用聚氨酯材料,在安装好的所述保温层(6)上开槽,开槽形状为种植容器(8-3)一侧的平面的形状,开槽深度为达到所述轻质混凝土层(4);

步骤6)安装植物种植单元(8),将多孔板(8-4)安装到种植容器(8-3)下部,在所述多孔板(8-4)放入植物(8-1)的根部,加入土壤(8-2)覆盖根部,在所述种植容器(8-3)一侧的平面上开上部通孔(8-7)和下部通孔(8-6);

步骤7)在所述通风补水管道(3-3)连通植物层的支管道和所述电缆管(7-1)上连通植物层的支管道露出所述轻质混凝土层(4)的部分均固定安装弹性安装卡子(8-8);

步骤8)在建筑外墙的所述保温层(6)的顶部靠外处安装有所述雨水收集槽(5),所述雨水收集槽(5)连接每条所述通风补水管道(3-3)上部的向上倾斜安装的支管道,在外墙顶部设置电控系统。

2.根据权利要求1所述的一种绿色环保建筑墙体施工方法,其特征在于:步骤2)中还包括,在所述通风补水管道(3-3)中填入所述多孔导电介质(3-2),并使其和所述通风补水管道(3-3)合为一体结构,在所述雨水储藏室(9)顶部开孔,插入所述多条平行设置并在竖直方向上延伸的所述通风补水管道(3-3),所述通风补水管道(3-3)下端伸入所述雨水储藏室(9)下部,所述通风补水管道(3-3)上端高于外墙顶面,在所述通风补水管道(3-3)连通植物层的支管道末端制作由所述多孔导电介质(3-2)构成的锥形凸起(3-4)。

3.根据权利要求2所述的一种绿色环保建筑墙体施工方法,其特征在于:步骤4)中还包括,所述电缆管(7-1)水平延伸出建筑外墙一段管道,所述电缆管(7-1)上垂直设置连通植物层的支管道伸出所述轻质混凝土层(4)一段距离,每个所述电缆管(7-1)上垂直设置连通植物层的支管道对应一个所述通风补水管道(3-3)上垂直安装连通植物层的支管道,其上下平行排布,对应一个所述种植容器(8-3)。

4.根据权利要求3所述的一种绿色环保建筑墙体施工方法,其特征在于:步骤5)中还包括,在所述雨水储藏室(9)的上部位置开设若干透气溢流孔(9-1)用于排出多余的雨水和保持气压平衡。

5.根据权利要求3所述的一种绿色环保建筑墙体施工方法,其特征在于:步骤7)中还包括,采用人工或机器的方式将所述植物种植单元(8)安装到外墙上,所述通风补水管道(3-

3)连通植物层的支管道对应所述下部通孔(8-6),所述电缆管(7-1)上连通植物层的支管道对应所述上部通孔(8-7),所述种植容器(8-3)一侧的平面面向所述保温层(6)上开的槽安装。

6.根据权利要求3所述的一种绿色环保建筑墙体施工方法,其特征在于:步骤8)中还包括,在支管道口安装过滤所述雨水收集槽(5)内杂质的所述过滤器(5-1)。

7.根据权利要求1-6所述的一种绿色环保建筑墙体施工方法,其特征在于:步骤8)中还包括,在外墙顶部安装横置的主管道,每条所述通风补水管道(3-3)在建筑外墙顶部均接入该横置管道,在横置主管道上安装有风机(3-1)。

8.根据权利要求1-6所述的一种绿色环保建筑墙体施工方法,其特征在于:所述电控系统包括,总控制器(10-1)、蓄电池(10-2)、风力发电机(10-3)、太阳能板(10-4)、环境监测装置(10-5)和可调式低功率高压脉冲电源(7-6);所述总控制器(10-1)分别连接所述蓄电池(10-2)、所述风机(3-1)、所述可调式低功率高压脉冲电源(7-6)、所述环境监测装置(10-5)和所述水分传感器(10-6);在水平延伸出建筑外墙的管道上安装电连接器(7-5),每条所述电缆(7-2)均通过所述电连接器(7-5)依次串联,所述可调式低功率高压脉冲电源(7-6)通过所述电连接器(7-5)连接所述电缆(7-2),为所述放电针(7-4)供电。

9.根据权利要求1-6所述的一种绿色环保建筑墙体施工方法,其特征在于:步骤3)中的所述通风补水管道(3-3)上的支管道伸出所述轻质混凝土层(4)一段距离为15-30CM,所述墙体(1)采用空心砖堆砌,如果是承重墙采用钢筋混凝土浇筑;所述防潮层(2)采用沥青卷材或者PET卷材制作。

10.根据权利要求3-6所述的一种绿色环保建筑墙体施工方法,其特征在于:步骤4)中所述电缆管(7-1)上垂直设置连通植物层的支管道伸出所述轻质混凝土层(4)一段距离为

10-20CM。
