1.一种双酚S改性双酚A甲醛酚醛环氧树脂，其特征在于，所述双酚S改性双酚A甲醛酚醛环氧树脂的化学式为：

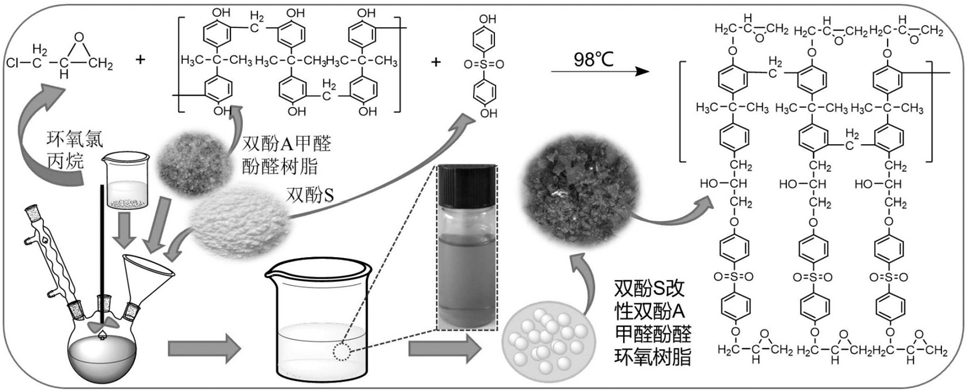

2.一种权利要求1所述双酚S改性双酚A甲醛酚醛环氧树脂的合成方法，其特征在于，包括以下步骤：步骤1，混合双酚A甲醛酚醛树脂、四丁基溴化铵和环氧氯丙烷，在氮气保护下进行反应，得到反应体系A；

步骤2，在反应体系A中加入双酚S进行反应，整个反应体系呈现褐红色液体时，得到反应体系B；

步骤3，冷却反应体系B，加入氢氧化钠溶液，得到反应体系C；

步骤4，将反应体系C升温后，得到黄色溶液，为双酚S改性双酚A甲醛酚醛环氧树脂粗产物；

步骤5，将步骤4得到的双酚S改性双酚A甲醛酚醛环氧树脂粗产物加入至甲苯溶液中，静置至出现分层，分层现象停止时，分离除去白色副产物固体，留下黄色透明溶液；

步骤6，将步骤5得到的黄色透明溶液用热水洗涤，至黄色透明溶液为中性；

步骤7，将步骤6得到的中性的黄色透明溶液减压蒸馏后，在烘箱中干燥除水，得到固体状黄色的双酚S改性双酚A甲醛酚醛环氧树脂。

3.根据权利要求2所述的双酚S改性双酚A甲醛酚醛环氧树脂的合成方法，其特征在于，步骤1中，双酚A甲醛酚醛树脂、四丁基溴化铵和环氧氯丙烷的混合比例为：(1.5-5.0)g：(0.02-1.2)g：(20-50)mL。

4.根据权利要求2所述的双酚S改性双酚A甲醛酚醛环氧树脂的合成方法，其特征在于，步骤1中，混合双酚A甲醛酚醛树脂、四丁基溴化铵和环氧氯丙烷后得到混合物，将混合物升温至85-110℃，反应1-3h，得到反应体系A。

5.根据权利要求2所述的双酚S改性双酚A甲醛酚醛环氧树脂的合成方法，其特征在于，步骤2中，双酚S的加入量为1-5g。

6.根据权利要求2所述的双酚S改性双酚A甲醛酚醛环氧树脂的合成方法，其特征在于，步骤2中，双酚S加入后，反应温度为85-110℃，反应时间为1-3h，反应得到反应体系B。

7.根据权利要求2所述的双酚S改性双酚A甲醛酚醛环氧树脂的合成方法，其特征在于，步骤3中，反应体系B冷却至50-70℃；加入氢氧化钠溶液的质量为反应体系B质量的5-15％。

8.根据权利要求2所述的双酚S改性双酚A甲醛酚醛环氧树脂的合成方法，其特征在于，步骤4中，将反应体系C升温至60-80℃反应，得到黄色溶液。

9.根据权利要求2所述的双酚S改性双酚A甲醛酚醛环氧树脂的合成方法，其特征在于，步骤5中，双酚S改性双酚A甲醛酚醛环氧树脂粗产物与甲苯溶液的体积比为2:3。

10.根据权利要求2-9任一项所述的双酚S改性双酚A甲醛酚醛环氧树脂的合成方法，其特征在于，步骤6中，热水温度为40-70℃，洗涤3-4次。
