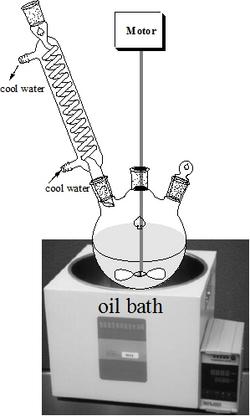

1.一种利用固体催化剂催化转化聚‑3羟基丁酸酯制备巴豆酸的方法,其特征在于,包括如下步骤:将聚‑3羟基丁酸酯、固体催化剂和伽马戊内酯溶剂混合,于120~180℃条件下搅拌反应1~24h,即得巴豆酸;所述固体催化剂为固体酸催化剂或固体碱催化剂中的一种或几种;
其中,所述固体酸催化剂为 NR50,HND‑580,固体磷酸,HZSM‑5或HY沸石分子筛中的一种或几种;所述固体碱催化剂为HND‑63固体超强碱催化剂。
2.根据权利要求1所述方法,其特征在于,所述固体酸催化剂为HND‑580。
3.根据权利要求1所述方法,其特征在于,所述反应的温度为140~170℃。
4.根据权利要求1所述方法,其特征在于,所述固体催化剂和聚‑3羟基丁酸酯的质量比为1:2~20。
5.根据权利要求1所述方法,其特征在于,所述聚‑3羟基丁酸酯在伽马戊内酯溶剂中浓度为50~300g/L。
6.根据权利要求1所述方法,其特征在于,所述搅拌为机械搅拌。
7.根据权利要求6所述方法,其特征在于,所述搅拌的速率为100~800rpm。
8.根据权利要求1所述方法,其特征在于,所述反应后还包括盐析或精馏提纯得到巴豆酸的步骤。
