专利号: 2018114589452
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种自动售鱼机,其特征在于:包括壳体(3)内横隔板将内腔分割成上空腔与下空腔,

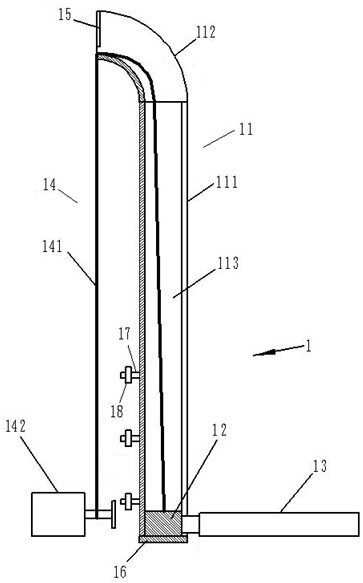

上空腔中安装至少一套捕鱼打包机构,每套包括鱼缸(4)、捕鱼机构(1)以及自动打包机(2),所述捕鱼机构(1)包括滑轨(11)、滑块(12)、捕鱼网(13)和驱动机构(14),所述滑轨(11)包括竖轨(111)及其顶端的圆弧轨(112)两部分,将轨道槽(113)由竖向转接成横向设置,轨道槽内滑块(12)伸出连接槽外的捕鱼网(13),驱动机构(14)传动连接滑块(12)沿轨道槽(113)滑动;捕鱼装置的竖轨(111)下段竖直固定在鱼缸(4)的内侧壁上,底端邻近鱼缸底壁,滑块(12)位于轨道槽(113)最底部时,捕鱼网(13)处于初始位置且捕鱼网水平放置在鱼缸内,驱动机构(14)驱使滑块(12)沿轨道槽(113)上行,使捕鱼网(13)由水平转为竖直最终停留在圆弧轨(112)末端,致捕鱼网(13)中的鱼倾翻至圆弧轨侧下方的输送筒(19)内,输送筒(19)呈漏斗状,其底部开口与下方的自动打包机(2)进料口相邻,自动打包机一侧的壳体壁上开设取鱼窗口(31);

下空腔内设控制器(5),下空腔对应位置的壳体(3)前侧壁上设有单次捕捞预付费的投币口(32),以及向控制器发送驱动机构启动一捕捞控制信号的手动控制按钮(33);所述手动控制按钮(33)、自动打包机(2)的启动机构、捕鱼机构(1)的驱动机构分别与控制器(5)电控连接,所述壳体(3)上设有电源接入接口(34),电源接入接口(34)与控制器(5)相连。

2.根据权利要求1所述的一种自动售鱼机,其特征在于:所述滑轨(11)由后壁、左右壁以及左右壁前端连接的两侧前壁构成,形成T型轨道槽(113),圆弧轨(112)轨道槽的横向末端堵设弹性挡板(15);所述驱动机构(14)包括拉绳(141)和第一电机(142),拉绳(141)底端连接在滑块(12)上,另一端从圆弧轨(112)横向末端穿出绕接在第一电机(142)的输出转轴上。

3.根据权利要求1所述的一种自动售鱼机,其特征在于:所述捕鱼网(13)初始位置时处于下方、鱼缸底内壁上安装有热量传感器(41),热量传感器(41)与控制器(5)电控连接。

4.根据权利要求1所述的一种自动售鱼机,其特征在于:所述上空腔内还设有一制冷机(6),制冷机(6)的进水口与进水管(61)的一端相连,进水管(61)的另一端穿出至壳体(3)外,制冷机(6)的出水口与出水管(62)一端相连,出水管(62)的另一端位于自动打包机(2)的进料口正上方并与自动打包机的进料口相邻,出水管(62)上安装有第一电控阀(63),第一电控阀(63)与控制器(5)电控连接。

5.根据权利要求1所述的一种自动售鱼机,其特征在于:各鱼缸(4)内设有水中杂质过滤器(42)、输氧器(43)。

6.根据权利要求1所述的一种自动售鱼机,其特征在于:各鱼缸(4)内设有加热器(44),加热器(44)与控制器(5)电控相连。

7.根据权利要求1所述的一种自动售鱼机,其特征在于:所述壳体(3)下空腔对应的前侧壁上设有退币口(35),以及与退币口(35)中配合使用的退币申请按钮(36),退币申请按钮(36)与控制器(5)电控连接。

8.根据权利要求1所述的一种自动售鱼机,其特征在于:所述每个手动控制按钮(33)各配设有一电子标签(37),各电子标签(37)内存有对应手动控制按钮的数字编号及用于单次捕捞预付费的商家收款二维码,控制器(5)通过通讯网络与各电子标签(37)信号连接。

9.根据权利要求1所述的一种自动售鱼机,其特征在于:所述壳体(3)上空腔内顶壁上设有一LED灯(38),LED灯(38)与控制器(5)电控连接。
