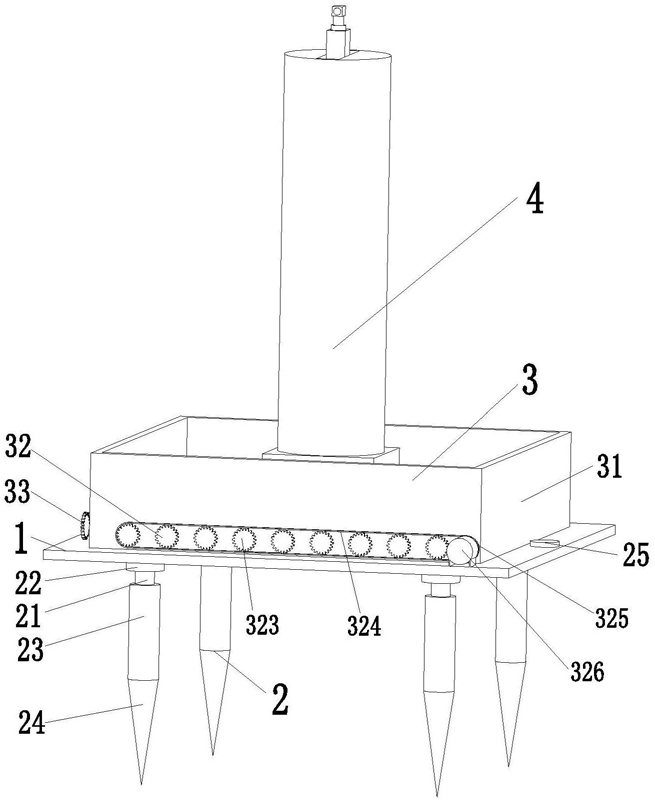

1.一种地质勘测用棱镜架，包括支撑板(1)、支撑架(2)、微调机构(3)和转动机构(4)，其特征在于：所述支撑板(1)的下端面安装有支撑架(2)，支撑板(1)上端面中部安装有微调机构(3)，微调机构(3)的上端面安装有转动机构(4)；其中：所述的支撑架(2)包括螺纹杆(21)，支撑板(1)的下端面通过轴承均匀设有螺纹杆(21)，螺纹杆(21)侧壁的上端安装有调节盘(22)，螺纹杆(21)侧壁的下端与支撑柱(23)螺纹连接，支撑柱(23)的下端安装有固定柱(24)，固定柱(24)为圆锥结构，固定柱(24)的直径从上往下逐渐减小，支撑板(1)上端面的左侧安装有水平盘(25)；

所述的微调机构(3)包括微调盒(31)，支撑板(1)上端面的中部安装有微调盒(31)，微调盒(31)为无盖中空结构，微调盒(31)前后内侧面之间安装有左右调节支链(32)，微调盒(31)左右内侧面之间安装有前后调节支链(33)，前后调节支链(33)在左右调节支链(32)的上方，前后调节支链(33)与左右调节支链(32)的结构相同；

所述的转动机构(4)包括电机箱(41)，左右调节支链(32)的上端连接有电机箱(41)，电机箱(41)的下端面为粗糙表面，电机箱(41)的上端面设有转动槽，电机箱(41)的四个侧壁上均安装有固定电动推杆(42)，电机箱(41)内安装有转动电机(43)，转动电机(43)的输出轴通过联轴器与转动轴(44)的下端面相连接，转动轴(44)通过轴承穿过电机箱(41)的上端面，转动轴(44)的上端面安装有转动支链(45)，转动槽内通过滑动配合的方式连接有支撑筒(46)，支撑筒(46)内部的下端安装有圆板(47)，圆板(47)与转动轴(44)通过轴承连接，圆板(47)与转动轴(44)的连接处设置有转换支链(48)，圆板(47)的下端面与电机箱(41)之间设置有滚珠(49)；

所述的转动支链(45)包括主动斜齿轮(451)，转动轴(44)的上端面安装有主动斜齿轮(451)，主动斜齿轮(451)的左右端左右对称啮合有从动斜齿轮(452)，从动斜齿轮(452)的左端安装有支撑杆(453)，支撑杆(453)的左端通过轴承安装在支撑筒(46)的内侧壁上，支撑杆(453)侧壁的中部安装有主动盘(454)，主动盘(454)通过转动链条(455)与从动盘(456)相连接，从动盘(456)安装在第一转动杆(457)的侧壁上，第一转动杆(457)通过轴承安装在支撑筒(46)的内侧壁上，第一转动杆(457)侧壁的中部安装有主动调节齿盘(458)，主动调节齿盘(458)的上端啮合有从动调节齿盘(459)，从动调节齿盘(459)安装在第二转动杆(4510)侧壁的中部，第二转动杆(4510)通过轴承安装在支撑筒(46)的内侧壁，支撑筒(46)上端面安装有盖子(4511)，盖子(4511)的中部设有条形槽，从动调节齿盘(459)的上端安装有棱镜座(5)；

所述的转换支链(48)包括固定外齿轮(481)，转动轴(44)与圆板(47)的连接处侧壁上设有固定外齿轮(481)，圆板(47)与转动轴(44)连接处的侧壁设有固定内齿轮(482)，圆板(47)侧壁的下端设有转换槽，转换槽内安装有转换电动推杆(483)，转换电动推杆(483)的顶端安装有连接板(484)，连接板(484)的右端安装有转换筒(485)，转换筒(485)的内部为中空结构，转换筒(485)的内侧壁安装有转换内齿轮(486)，转换筒(485)的外侧壁安装有转换外齿轮(487)，转换外齿轮(487)与固定内齿轮(482)相啮合，转换内齿轮(486)与固定外齿轮(481)相啮合。

2.根据权利要求1所述的一种地质勘测用棱镜架，其特征在于：所述的左右调节支链(32)包括左右调节转轴(321)，微调盒(31)前后内侧面之间通过轴承从左至右均匀安装有左右调节转轴(321)，左右调节转轴(321)的侧壁上从前往后均匀安装有滚动珠(322)，滚动珠(322)侧壁的中部为粗糙表面，左右调节转轴(321)侧壁的前端穿过微调盒(31)，且前端面安装有从动齿盘(323)，从动齿盘(323)通过调节链条(324)与主动齿盘(325)相连接，主动齿盘(325)的前端面与左右调节电机(326)的输出轴相连接，左右调节电机(326)通过电机座安装在支撑板(1)的上端面。

3.根据权利要求1所述的一种地质勘测用棱镜架，其特征在于：所述的棱镜座(5)包括连接杆(51)，从动调节齿盘(459)的上端安装有连接杆(51)，连接杆(51)的上端面设有圆孔，圆孔内安装有调节电动推杆(52)，调节电动推杆(52)的顶端安装有棱镜盒(53)，棱镜盒(53)的中部设有棱镜槽，棱镜槽内安装有棱镜片(54)。

4.根据权利要求2所述的一种地质勘测用棱镜架，其特征在于：所述左右调节转轴(321)上的滚动珠(322)与前后调节支链(33)上的滚动珠(322)在微调盒(31)内交叉分布，且左右调节转轴(321)上的滚动珠(322)与前后调节支链(33)上的滚动珠(322)高度相同。
