专利号: 2018114600409
申请人: 象山维治模具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

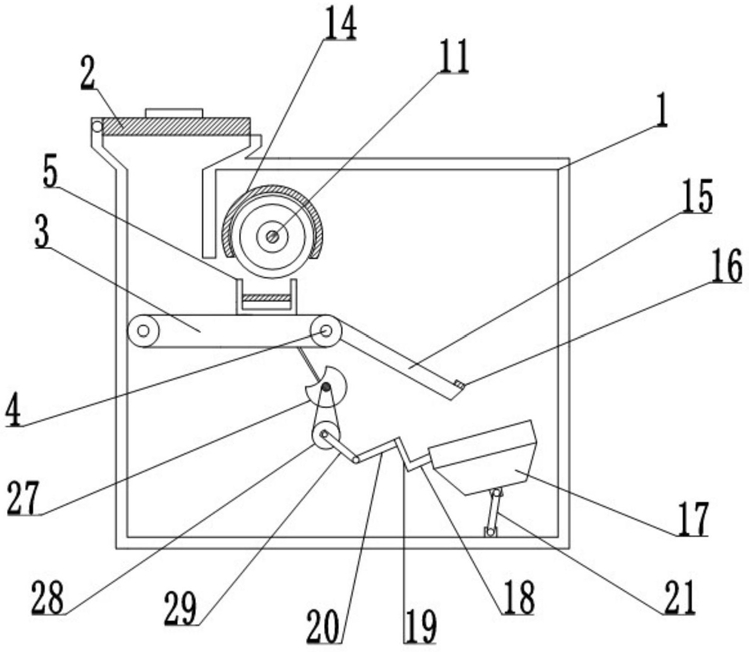

1.一种塑料模具卡扣清洁装置,其特征在于:包括箱体,所述箱体顶部开设有进料口,所述箱体内设有传送带,所述传送带包括主动轮,所述箱体内侧壁固定连接有用于控制主动轮转动的电机;所述传送带上放置有若干个盛料箱,所述盛料箱内固定连接有横板,所述横板与盛料箱底部形成腔室,所述横板上开设有进水口,所述进水口内滑动设有与其大小相同的磁性滑块,所述磁性滑块与盛料箱底部之间固定连接有第一弹簧,所述盛料箱侧壁和底壁均为空腔,其中盛料箱相对的两个侧壁开设有出料口,所述出料口内滑动连接有挡板;所述箱体侧壁转动连接有密闭圆轮,密闭圆轮与电机输出轴之间连接有皮带,所述密闭圆轮外围沿圆周均匀开设有若干通孔,所述密闭圆轮轮轴侧壁固定连接有若干第二弹簧,所述第二弹簧末端固定连接有与通孔一一对应的弧形爪,所述弧形爪上带有与磁性滑块相对面磁性相斥的磁铁块,所述密闭圆轮上方固定安装有半环形块;所述传送带沿运动方向的末端设有斜板,所述斜板上远离传送带的一端固定安装有挡块。

2.根据权利要求1所述的一种塑料模具卡扣清洁装置,其特征在于:所述主动轮上同轴连接有槽轮,所述槽轮上均匀分布有四个滑槽,所述电机输出轴同轴连接有主动拨盘,所述主动拨盘上固定连接有与滑槽相配合的圆销。

3.根据权利要求2所述的一种塑料模具卡扣清洁装置,其特征在于:所述斜板下方设有水桶,所述水桶的底部与箱体之间铰接有竖杆,所述水桶靠近传送带的一侧固定连接有支杆,所述支杆固定连接有连杆,所连杆铰接有横杆,所述箱体侧壁位转动连接有滚轮,所述滚轮与电机输出轴间连接有皮带,滚轮轮轴处固定连接有摇杆,所述摇杆与横杆铰接。

4.根据权利要求3所述的一种塑料模具卡扣清洁装置,其特征在于:所述挡板底部与盛料箱之间固定连接有第三弹簧和细钢线,所述盛料箱底壁空腔内转动连接有齿轮,所述齿轮同轴连接有绕线轮,所述细钢线缠绕在绕线轮上,所述齿轮啮合有齿条,所述齿条滑动贯穿盛料箱底部空腔。

5.根据权利要求4所述的一种塑料模具卡扣清洁装置,其特征在于:所述进料口处设有盖板,所述盖板铰接在箱体上。

6.根据权利要求5所述的一种塑料模具卡扣清洁装置,其特征在于:所述盛料箱底端开设有出水口。
