专利号: 2018114615743
申请人: 金华芃泓商贸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

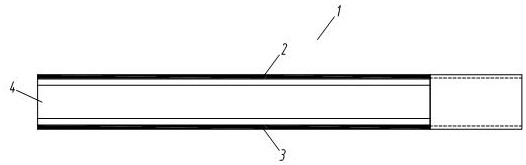

1.一种乒乓球拍,所述球拍(1)具有上胶面(2)、下胶面(3)和底板(4),所述底板(4)具有手柄(4.1)、上板(4.2)、下板(4.3)和中部区域(4.4),其特征在于:所述中部区域(4.4)设置在上板(4.2)和下板(4.3)之间,所述手柄(4.1)上设置有通气槽(4.01),所述中部区域(4.4)具有以下结构:具有左旋转板(4.5)、右旋转板(4.6),所述左旋转板(4.5)通过左铰链(4.9)连接左固定板(4.7),所述右旋转板(4.6)通过右铰链(4.10)连接右固定板(4.8),所述左固定板(4.7)和右固定板(4.8)均连接手柄(4.1),所述左固定板(4.7)和右固定板(4.8)通过第一支撑件(4.11)和第二支撑件(4.12)连接,所述第一支撑件(4.11)和第二支撑件(4.12)相互平行,且支撑有旋杆(4.13),所述旋杆(4.13)的前端设置有螺纹部(4.14),所述螺纹部(4.14)处套接有套杆(4.15),所述螺纹部(4.14)处具有外螺纹,所述套杆(4.15)具有内螺纹,能够相互配合,所述套杆(4.15)的左侧通过左连杆(4.16)连接左旋转板(4.5),所述套杆(4.15)的右侧通过右连杆(4.17)连接右旋转板(4.6),所述套杆(4.15)的前端设置有支撑件(4.18),所述支撑件(4.18)能够相对于套杆(4.15)手动旋转,所述旋杆(4.13)的后端连接有连接板(4.19),所述连接板(4.19)后端连接移动杆(4.20),所述移动杆(4.20)铰接有把手(4.21),所述连接板(4.19)上设置有限位杆(4.191),所述移动杆(4.20)上设置有环形通槽(4.201),所述限位杆(4.191)与环形通槽(4.201)相互配合使得移动杆(4.20)能够相对于连接板(4.19)轴向移动,所述移动杆(4.20)通过第三支撑件(4.22)和第四支撑件(4.23)支撑在手柄(4.1)的空腔中;

所述套杆(4.15)与左连杆(4.16)铰接,所述套杆(4.15)与右连杆(4.17)铰接,所述左连杆(4.16)与左旋转板(4.5)铰接,所述右连杆(4.17)与右旋转板(4.6)铰接。

2.如权利要求1所述的一种乒乓球拍,其特征在于:所述第一支撑件(4.11)上设置有通孔,所述第二支撑件(4.12)上设置有通孔,所述旋杆(4.13)穿过设置在第一支撑件(4.11)上的通孔和第二支撑件(4.12)上的通孔支撑。

3.如权利要求2所述的一种乒乓球拍,其特征在于:

所述第一支撑件(4.11)的通孔内设置有环形第一凹槽(4.111),所述旋杆(4.13)上设置有第一凸起(4.131),所述第一凹槽(4.111)与第一凸起(4.131)配合,所述第二支撑件(4.12)的通孔内设置有环形第二凹槽(4.121),所述旋杆(4.13)上设置有第二凸起(4.132),所述第二凹槽(4.121)与第二凸起(4.132)配合。

4.如权利要求1所述的一种乒乓球拍,其特征在于:所述支撑件(4.18)上设置有通孔,所述通孔内设置有环形第三凹槽(4.181),所述套杆(4.15)的前端设置有环形第三凸起(4.133),所述第三凹槽(4.181)与第三凸起(4.133)配合。

5.如权利要求1所述的一种乒乓球拍,其特征在于:在将移动杆(4.20)套接在连接板(4.19)的限位杆(4.191)上后,在限位杆(4.191)的端部设置阻挡件以阻挡移动杆(4.20)从连接板(4.19)上分离。

6.如权利要求1所述的一种乒乓球拍,其特征在于:所述把手(4.21)与移动杆(4.20)铰接,且把手(4.21)能够相对于移动杆(4.2)旋转90度。

7.如权利要求1所述的一种乒乓球拍,其特征在于:所述把手(4.21)呈L型。

8.如权利要求1所述的一种乒乓球拍,其特征在于:所述第三支撑件(4.22)上设置有通孔,所述第四支撑件(4.23)上设置有通孔,所述移动杆(4.20)穿过设置在第三支撑件(4.22)上的通孔和第四支撑件(4.23)上的通孔支撑。
