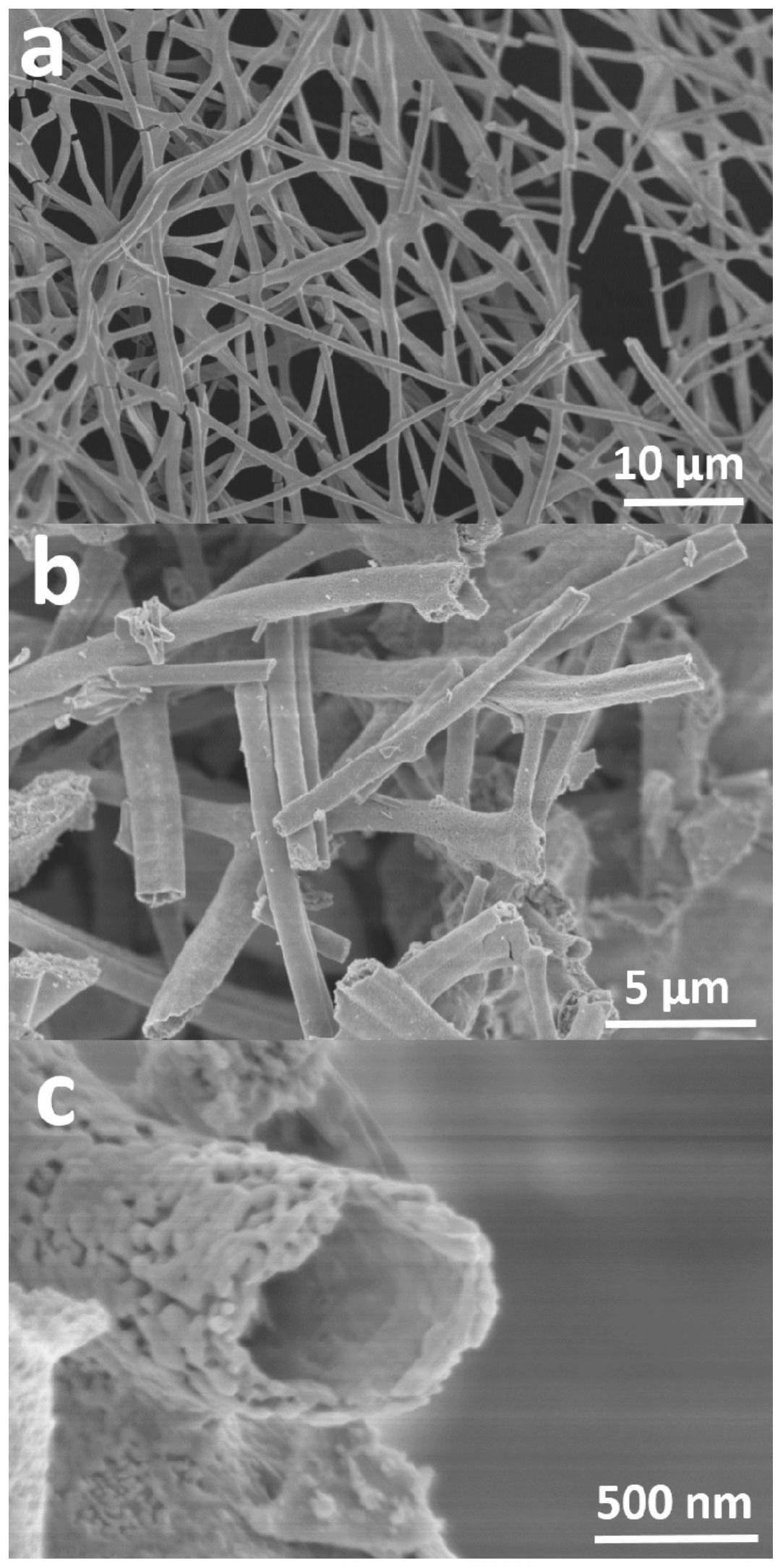

1.一种对乙酸气体高气敏选择性的锡酸钡纳米管气敏材料,其特征在于,该材料组成是锡酸钡纳米管,锡酸钡纳米管的长度为10-100微米,半径为500-1000纳米,纳米管壁由平均粒径为50纳米的锡酸钡粒子构成;
所述锡酸钡纳米管用静电纺丝法制备,具体制备步骤是:
(1)将0.001摩尔Ba(NO3)2和0.001摩尔SnCl4·5H2O搅拌溶解到二甲基甲酰胺中,加入聚乙烯吡咯烷酮,搅拌溶解,得到静电纺丝用溶液,溶液中聚乙烯吡咯烷酮质量百分含量为
15%,Ba(NO3)2和SnCl4·5H2O质量之和占溶液质量15%;
(2)将步骤(1)得到的溶液加入到医用注射器中,针尖和收集铝箔与高压电源相连,电压17-18kV,针尖在上,针尖与收集铝箔之间距离13-15厘米,在重力和电场作用下,4小时后在铝箔上收集锡酸钡纳米管的前驱体;
(3)将步骤(2)得到的前驱体在空气中200℃干燥10分钟,在马弗炉中热处理2小时,热处理温度680-720℃,升温速率1℃/min。
2.如权利要求1所述的锡酸钡纳米管气敏材料,其特征在于,所述步骤(1)的聚乙烯吡咯烷酮分子量为130000。
3.如权利要求1所述的锡酸钡纳米管气敏材料作为乙酸气体敏感元件制作的气体传感器。
