专利号: 2018114667729
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

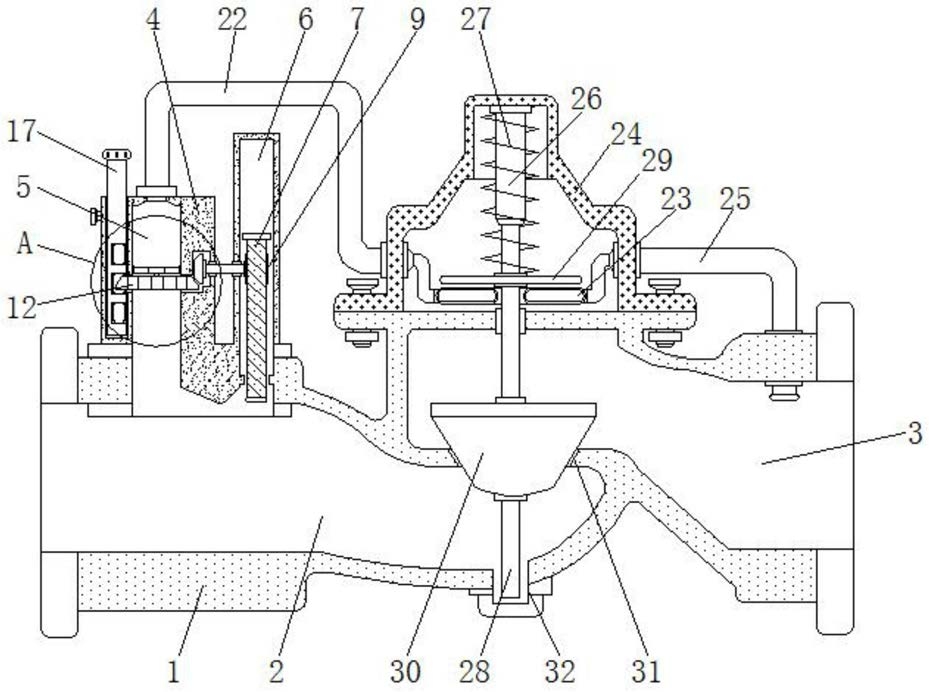

1.一种便于调节耐压限度的泄压控制调节阀,包括管道(1)、插板(17)和出水管(22),其特征在于:所述管道(1)的内侧分别设置有进水腔(2)和出水腔(3),且出水腔(3)位于进水腔(2)的右侧,并且管道(1)的上方安装有支管(4),所述支管(4)的内侧分别开设有泄压腔(5)和调节腔(6),且调节腔(6)的内侧设置有竖杆(7),所述竖杆(7)上安装有第一齿块(8),且竖杆(7)的外侧设置有调节齿轮(9),并且竖杆(7)通过第一齿块(8)与调节齿轮(9)相互连接,所述调节齿轮(9)上安装有横轴(10),且横轴(10)的左端连接有锥形齿轮(11),所述锥形齿轮(11)位于支管(4)的内部,且锥形齿轮(11)的左侧设置有封闭板(12),所述封闭板(12)的外侧设置有第二齿块(13),且封闭板(12)位于泄压腔(5)的内侧,并且封闭板(12)通过第二齿块(13)与锥形齿轮(11)相互连接,所述封闭板(12)的上方设置有挡板(14),且挡板(14)位于泄压腔(5)的内侧,所述挡板(14)的下方安装有连接轴(15),且挡板(14)通过连接轴(15)与封闭板(12)相互连接,并且挡板(14)和封闭板(12)上均开设有通孔(16),所述插板(17)位于封闭板(12)的左侧,且插板(17)位于支管(4)的内部,所述插板(17)上设置有第一轨道(18),且第一轨道(18)上预留有第二轨道(19),所述第一轨道(18)的内侧设置有推板(20),且推板(20)通过第一轨道(18)与插板(17)相互连接,所述推板(20)上安装有复位弹簧(21),且复位弹簧(21)位于第二轨道(19)的内侧,所述出水管(22)位于支管(4)的上方,且出水管(22)的右端连接有托举囊(23),所述托举囊(23)位于安装罩(24)的内侧,且安装罩(24)的右侧设置有排水管(25),并且排水管(25)与托举囊(23)相互连接,所述安装罩(24)的内侧安装有第一竖轴(26),且第一竖轴(26)的外侧环绕有连接弹簧(27),并且第一竖轴(26)上连接有第二竖轴(28),所述第二竖轴(28)上安装有横板(29),且横板(29)位于托举囊(23)的上方,并且横板(29)通过连接弹簧(27)与安装罩(24)相互连接,所述第二竖轴(28)上安装有封闭塞(30),且封闭塞(30)位于泄压孔(31)的内侧,所述第二竖轴(28)的下端位于插孔(32)的内侧,且插孔(32)位于管道(1)的底部。

2.根据权利要求1所述的一种便于调节耐压限度的泄压控制调节阀,其特征在于:所述竖杆(7)通过调节腔(6)与支管(4)构成滑动结构,且竖杆(7)上等间距分布有第一齿块(8),并且竖杆(7)通过第一齿块(8)与调节齿轮(9)啮合连接。

3.根据权利要求1所述的一种便于调节耐压限度的泄压控制调节阀,其特征在于:所述调节齿轮(9)、横轴(10)和锥形齿轮(11)为一体化结构,且锥形齿轮(11)通过第二齿块(13)与封闭板(12)啮合连接,并且调节齿轮(9)和锥形齿轮(11)均通过横轴(10)与支管(4)构成旋转结构。

4.根据权利要求1所述的一种便于调节耐压限度的泄压控制调节阀,其特征在于:所述第二齿块(13)在封闭板(12)上呈270°扇形分布,且封闭板(12)通过连接轴(15)与挡板(14)构成旋转结构。

5.根据权利要求1所述的一种便于调节耐压限度的泄压控制调节阀,其特征在于:所述挡板(14)与支管(4)固定连接,且挡板(14)上的通孔(16)与封闭板(12)上的通孔(16)交错分布,并且通孔(16)为90°的扇形结构。

6.根据权利要求1所述的一种便于调节耐压限度的泄压控制调节阀,其特征在于:所述插板(17)为90°的扇形结构,且插板(17)与支管(4)构成伸缩结构,并且插板(17)位于第二齿块(13)的空缺处,插板(17)上等间距分布有第一轨道(18),第一轨道(18)的宽度大于第二齿块(13)的高度。

7.根据权利要求1所述的一种便于调节耐压限度的泄压控制调节阀,其特征在于:所述推板(20)通过第一轨道(18)与插板(17)构成滑动结构,且推板(20)与复位弹簧(21)构成伸缩结构,并且推板(20)的个数设置有3个,3个推板(20)上的复位弹簧(21)的弹力系数各不相同;所述第一轨道(18)的个数设置有3个,且每个第一轨道(18)的内侧设置有一个推板(20)。

8.根据权利要求1所述的一种便于调节耐压限度的泄压控制调节阀,其特征在于:所述托举囊(23)为橡胶材质,且托举囊(23)为环状结构,并且托举囊(23)环绕在第二竖轴(28)的外侧。
