专利号: 2018114713619
申请人: 杭州富阳泳富机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

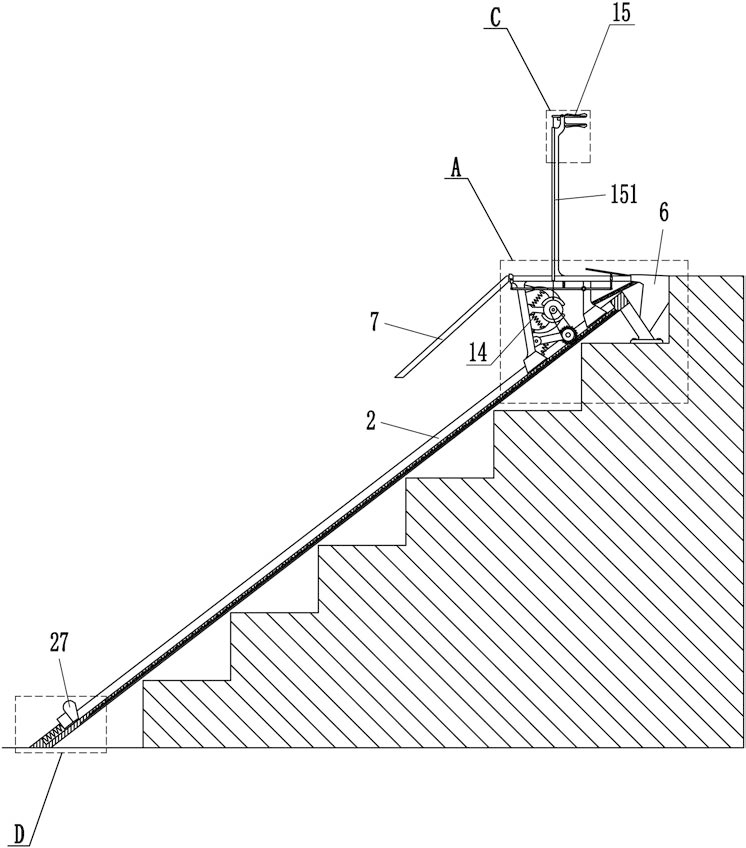

1.一种火车站行李下楼梯辅助器,包括有安装杆、滑轨、滑块、支杆和支撑板,火车站楼梯上通过安装杆倾斜式安装有起导向作用的滑轨,滑轨上滑动式设有两个滑块,两个滑块上均连接有支杆,两个支杆顶端固接有用于放置行李箱的支撑板,其特征是,还包括有衔接板、导板、连接板、齿轮、齿条、第一弹簧、转轴、弹性绳和减速机构,安装杆右侧连接有衔接板,衔接板左侧与支撑板右侧接触,衔接板与右侧的支杆之间连接有弹性绳,左侧的支杆右侧下部转动式连接有连接板,连接板与左侧的滑块之间连接有第一弹簧,连接板右部转动式安装有转轴,转轴后端安装有齿轮,齿条固接于滑轨前侧,齿条与齿轮啮合,导板固接有支撑板左侧,左侧的支杆右侧设有可降低支撑板移动速度的减速机构;减速机构包括有摆动杆、弧形板、第二弹簧、减速轮、小皮带轮、大皮带轮、平皮带和连接杆,左侧支杆右侧的上下两侧均转动式连接有形状为弧形的摆动杆,下方的摆动杆位于连接板上方,左侧支杆右侧中部连接有形状为三角形的连接杆,摆动杆与连接杆之间连接有第二弹簧,连接杆右端转动式安装有减速轮,两个摆动杆上均连接有可增大摩擦力的弧形板,两个弧形板都与减速轮接触,减速轮前侧中部安装有小皮带轮,转轴前部固定套接有大皮带轮,大皮带轮和小皮带轮之间绕设有平皮带;还包括有可减小摩擦力的加速机构,加速机构包括有支撑杆、固定握杆、活动握杆、限位块、拉线和套管,支撑板顶部前侧固接有支撑杆,支撑杆右侧上部固接有固定握杆,支撑杆后侧上部转动式连接有活动握杆,支撑杆左侧上部连接有限位块,限位块顶部与活动握杆底部接触,活动握杆底部左侧连接有拉线,支撑板前侧中部连接有对拉线起导向作用的套管,拉线穿过套管并与上方的弧形板前侧中部连接。

2.根据权利要求1所述的一种火车站行李下楼梯辅助器,其特征是,还包括有活动杆、第三弹簧、导杆、导套、摆动板、滑杆、滑套和挡板,右侧的支杆前侧上部以转动的方式连接有活动杆,活动杆顶部中间与支撑板底部之间连接有第三弹簧,活动杆右端转动式连接有可上下移动的导杆,支撑板前侧右部栓接有导套,导杆位于导套内,导杆后侧上部转动式连接有摆动板,活动杆左端转动式连接有滑杆,支撑板左部开有形状为长条形的开口,开口内壁栓接有起导向作用的滑套,滑杆位于滑套内,滑杆顶端固接有形状为长条形的挡板。

3.根据权利要求2所述的一种火车站行李下楼梯辅助器,其特征是,还包括有滑动块、第四弹簧和橡胶块,滑轨下部滑动式设有滑动块,滑动块左侧与滑轨下部之间连接有起缓冲作用的第四弹簧,滑动块右侧连接有起缓冲作用的橡胶块。
