专利号: 2018114715900
申请人: 宁波安创电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2024-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

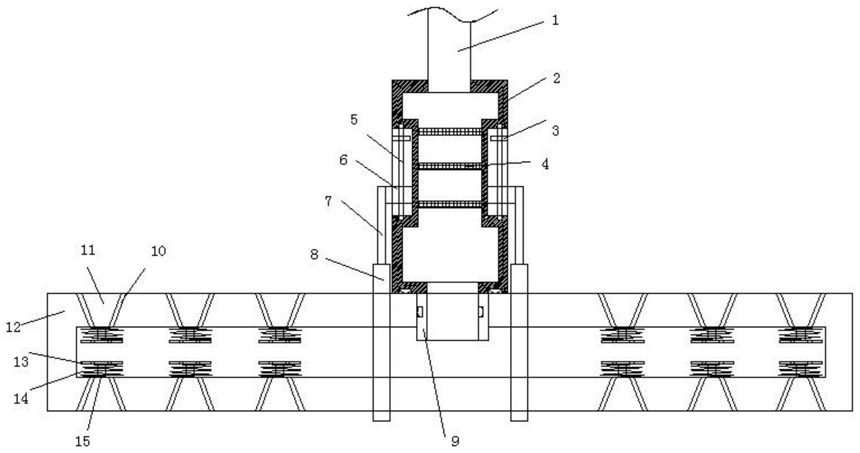

1.一种便于更换喷头的喷嘴,包括连接筒(2)和两端密封的喷液管(12),其特征在于,所述连接筒(2)的一端连接有进液管(1),连接筒(2)的另一端连接有延伸管(9),所述喷液管(12)的一端侧壁上开有连接孔,进液管(1)的一端插接在喷液管(12)上的连接孔内,所述喷液管(12)的四周侧壁上开有多个喷洒孔(10),所述喷液管(12)上套接有两个固定架(8),固定架(8)的顶端连接有连接杆(7),所述连接筒(2)的两侧壁上均开有滑槽,滑槽内转动连接有螺纹杆(5),螺纹杆(5)外螺旋配合有滑动连接在滑槽内的滑块(6),滑块(6)的一端固定有连接杆(7)。

2.根据权利要求1所述的一种便于更换喷头的喷嘴,其特征在于,所述连接筒(2)的内部安装有多个过滤网(4)。

3.根据权利要求1所述的一种便于更换喷头的喷嘴,其特征在于,所述喷液管(12)的竖截面为圆形,固定架(8)的底端竖截面为半圆形。

4.根据权利要求1所述的一种便于更换喷头的喷嘴,其特征在于,所述喷洒孔(10)的内部滑动连接有均液块(11),均液块(11)的一端连接有位于喷液管(12)内部的连接柱(15),连接柱(15)的一端连接有限位块(13),连接柱(15)上套接有弹簧(14)。

5.根据权利要求1所述的一种便于更换喷头的喷嘴,其特征在于,所述连接筒(2)和延伸管(9)为一体式结构,连接筒(2)和延伸管(9)延伸管(9)的外侧壁上开有环形密封槽,环形密封槽上套接有密封圈。

6.根据权利要求1所述的一种便于更换喷头的喷嘴,其特征在于,所述喷洒孔(10)和均液块(11)的截面均为锥形。

7.根据权利要求1所述的一种便于更换喷头的喷嘴,其特征在于,所述螺纹杆(5)上固定套接有转动盘(3)。

8.根据权利要求1所述的一种便于更换喷头的喷嘴,其特征在于,所述喷液管(12)的侧壁上开有隔热腔,隔热腔的内部填充有隔热材料。
