专利号: 2018114747634
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

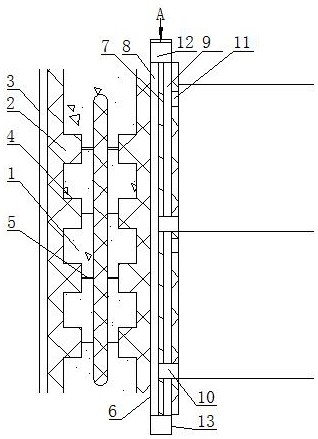

1.建筑节能复合自保温墙体,其特征在于:包括基墙体(1),基墙体(1)内部中间浇筑有保温夹心层,基墙体(1)左右两侧分别固定安装保温层(2),左侧的保温层(2)左侧固定安装外挂板(3),保温层(2)内侧分别设有数个均匀分布的凸起(4),凸起(4)与保温层(2)为一体结构,位于同一水平面的凸起(4)之间固定安装连接钢筋(5),连接钢筋(5)均穿过基墙体(1),内侧的保温层(2)顶面开设数个均匀分布的风道(6),风道(6)上下两端与保温层(2)相通,风道(6)内中间分别固定安装隔板(7),隔板(7)上端均低于风道(6)顶面,隔板(7)将风道(6)内左右两侧分为第一风道(8)和第二风道(9),第一风道(8)右侧分别固定安装数个均匀分布的第一通风口(10),第一通风口(10)与第一风道(8)内部相通,第一通风口(10)均与室内相通且位于室内的下侧,室内上部左侧开设数个均匀分布的第二通风口(11),第二通风口(11)与第二风道(9)、室内相通,第二通风口(11)均位于室内的上侧,风道(6)上端高于楼面且顶面固定安装上封装置(12),风道(6)底面低于地面且固定安装下封装置(13),上封装置(12)包括壳体(14)、竖杆(15)、第一过滤板(16)、斜杆(17)、支撑弹簧(18)、隔离布(19)、伸缩布(20)、连杆(21)、套环(22)、收拢杆(23)、连接装置(24)、拉绳(25)、电机(26)、线轮(27)、温度传感器(28),风道(6)顶面固定安装壳体(14),壳体(14)顶面开口,隔板(7)顶面分别固定安装竖杆(15),竖杆(15)下端左右两侧分别铰接安装半圆形的第一过滤板(16),第一过滤板(16)的尺寸与风道(6)的尺寸相配合,竖杆(15)中部外周铰接安装数个均匀分布的斜杆(17),斜杆(17)下端内侧与竖杆(15)之间均通过支撑弹簧(18)固定连接,斜杆(17)外侧之间分别固定安装隔离布(19),前后相邻的隔离布(19)之间固定安装伸缩布(20),后侧的伸缩布(20)与壳体(14)内背面固定连接,伸缩布(20)左侧均固定安装同样的连接装置(24),位于竖杆(15)左右两侧的斜杆(17)中部底面分别铰接连接连杆(21)上端,连杆(21)下端分别铰接连接第一过滤板(16)顶面,竖杆(15)上端外周分别设有套环(22),套环(22)能够沿竖杆(15)移动,套环(22)外侧分别铰接安装数个均匀分布的收拢杆(23),收拢杆(23)外端分别与对应的斜杆(17)铰接连接,收拢杆(23)顶面中间分别活动安装连接装置(24),连接装置(24)内均设有拉绳(25),每个风道(6)上侧的挂绳(25)分别依次穿过后侧的、左侧的、前侧的、右侧的、后侧的、左侧的连接装置(24)并穿过伸缩布(20)上的连接装置(24),壳体(14)内右部后侧固定安装电机(26),电机(26)输出轴上固定安装线轮(27),线轮(27)外周固定连接拉绳(25)的一端,壳体(14)内左部后侧固定安装温度传感器(28),下封装置(13)包括圆环(29)、滑槽(30)、复位弹簧(31)、第一电极(32)、第二电极(33)、转轴(34)、封盖(35)、滑块(36)、箱体(37)、箱门(38)、鼓风机(39)、第二过滤板(40)、电推杆(41)、方形槽(42)、主动轮(43)、从动轮(44)、连接带(45)、竖槽(46)、竖块(47)、横槽(48)、控制器(49),风道(6)底面分别固定安装圆环(29),圆环(29)内侧分别开设弧形的滑槽(30),滑槽(30)内背面两侧分别通过复位弹簧(31)固定连接第一电极(32),滑槽(30)内背面左右两侧分别固定安装第二电极(33),第二电极(33)分别位于第一电极(32)外侧,隔板(7)底面分别轴承安装转轴(34),转轴(34)下端为方形结构,转轴(34)左侧分别设有半圆形的封盖(35),封盖(35)分为上下两层封盖(35),两层封盖(35)之间插接配合,上侧的封盖(35)与转轴(34)之间固定连接,下侧的封盖(35)与转轴(34)之间轴承连接,封盖(35)的尺寸与第一风道(8)、第二风道(9)的尺寸相配合,封盖(35)左侧均固定安装滑块(36),滑块(36)分别位于对应的滑槽(30)内,滑块(36)能够沿对应的滑槽(30)移动,风道(6)底面固定安装截面为梯形的箱体(37),箱体(37)顶面和右侧开口,圆环(29)位于箱体(37)内,箱体(37)右侧开口处铰接安装箱门(38),箱体(37)底面中间固定安装鼓风机(39),鼓风机(39)与外界相通,鼓风机(39)底面固定安装第二过滤板(40),鼓风机(39)内的电机输出轴上端固定安装电推杆(41),电推杆(41)顶面开设方形槽(42),中间的转轴(34)下端能够插到方形槽(42)内,前后两侧和中间的转轴(34)上端分别固定安装主动轮(43),其余的转轴(34)上端均活动安装从动轮(44),从动轮(44)与主动轮(43)之间通过连接带(45)连接,主动轮(43)、从动轮(44)与连接带(45)均啮合配合,设有从动轮(44)的转轴(34)前后两侧分别开设截面为燕尾型的竖槽(46),竖槽(46)内分别设有截面为燕尾型的竖块(47),竖块(47)能够沿竖槽(46)移动,竖块(47)外周与对应的从动轮(44)内壁固定连接,竖槽(46)内上部右侧分别开设横槽(48),横槽(48)外侧均与转轴(34)相通,竖块(47)能够沿横槽(48)移动,箱体(37)内中部左侧固定安装控制器(49),控制器(49)与鼓风机(39)、电推杆(41)、第一电极(32)、第二电极(33)、电机(26)、温度传感器(28)均有连接。

2.根据权利要求1所述的建筑节能复合自保温墙体,其特征在于:所述的连接装置(24)

包括凹槽(50)、挡板(51)、卡环(52)和弹簧(53),收拢杆(23)中部顶面分别开设凹槽(50),凹槽(50)内中部外侧分别固定安装挡板(51),凹槽(50)内分别设有倒U型的卡环(52),卡环(52)底面均与对应的凹槽(50)之间通过弹簧(53)固定连接,卡环(52)外端底面能够与挡板(51)接触。

3.根据权利要求1所述的建筑节能复合自保温墙体,其特征在于:所述的设有从动轮

(44)的转轴(34)上部外周均设有外螺纹其下部为光滑部,从动轮(44)内壁均设有内螺纹,从动轮(44)能够与对应的转轴(34)上部外周螺纹配合。

4.根据权利要求1所述的建筑节能复合自保温墙体,其特征在于:所述的壳体(14)内下

部左右两侧分别开设数个均匀分布的排水孔(54),排水孔(54)的底面均高于楼层顶面。

5.根据权利要求1所述的建筑节能复合自保温墙体,其特征在于:所述的过滤板均由活

性炭层和Hepa滤层组成。

6.根据权利要求1所述的建筑节能复合自保温墙体,其特征在于:所述的壳体(14)顶面

固定安装遮挡板,遮挡板前面为倾斜结构且下端向外。
