专利号: 2018114751057
申请人: 武汉纺织大学
专利类型:发明专利
专利状态:已下证
专利领域: 编织;花边制作;针织;饰带;非织造布
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

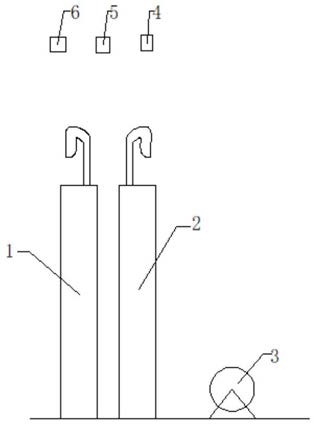

1.一种经编纬编复合针织系统,其特征在于,包括经编机床(1)、纬编机床(2)、卷布机构(3)、第一送纱机构(4)、第二送纱机构(5)和第三送纱机构(6);

所述经编机床(1)与所述纬编机床(2)沿前后方向背朝背间隔设置,且两者的织针数量一致;

所述第一送纱机构设(4)置于所述纬编机床(2)的上方,其用以向所述纬编机床(2)喂纱,所述第三送纱机构(6)设置于所述经编机床(1)的上方,其用以向所述经编机床(1)喂纱,所述经编机床(1)和纬编机床(2)同步编织横列,所述第二送纱机构(5)设置于所述经编机床(1)的上方,且位于所述第一送纱机构(4)和第三送纱机构(6)之间,其用以交替向所述经编机床(1)和纬编机床(2)喂纱,以将所述经编机床(1)与所述纬编机床(2)编织的织物连为一体;

所述卷布机构(3)设置于所述经编机床(1)和纬编机床(2)相互远离的一侧,其用以卷收所述经编机床(1)和纬编机床(2)共同编织的布料。

2.根据权利要求1所述的经编纬编复合针织系统,其特征在于,所述第一送纱机构(4)具有一个第一纱架(41)和一个导纱嘴(42),所述第一纱架(41)上的纱线由上向下穿过所述导纱嘴(42),并沿左右方向依次顺序向所述纬编机床(2)上的多个织针喂纱。

3.根据权利要求2所述的经编纬编复合针织系统,其特征在于,所述第二送纱机构(5)具有多个第二纱架(51)、一个第一送纱梳栉(52)和一个第一水平二维移动装置(53),且所述第一送纱梳栉(52)上具有多个与所述经编机床(1)上多个织针一一对应的第一导纱针(521),且多个所述第二纱架(51)与多个所述第一导纱针(521)一一对应,每个所述第二纱架(51)上的纱线由上向下穿过对应的第一导纱针(521),所述第一水平二维移动装置(53)与所述第一送纱梳栉(52)传动连接,用以驱动所述第一送纱梳栉(52)分别前后摆转至所述经编机床(1)和纬编机床(2)的上方,以使得所述第一送纱梳栉(52)交替向所述经编机床(1)和纬编机床(2)喂纱。

4.根据权利要求3所述的经编纬编复合针织系统,其特征在于,所述第三送纱机构(6)具有多个第三纱架(61)、一个第二送纱梳栉(62)和第二水平二维移动装置(63),且所述第二送纱梳栉(62)上具有多个与所述经编机床(1)上多个织针一一对应的第二导纱针(621),且多个所述第三纱架(61)与多个所述第二导纱针(621)一一对应,每个所述第三纱架(61)上的纱线由上向下穿过对应的第二导纱针(621),所述第二水平二维移动装置(63)与所述第二送纱梳栉(62)传动连接,用以驱动所述第二送纱梳栉(62)左右摆转,以使得每个所述第二导纱针(621)齿沿左右方向来回向所述经编机床(1)喂纱。

5.根据权利要求1-4任一项所述的经编纬编复合针织系统,其特征在于,还包括移圈机构,所述移圈机构(7)设置在所述纬编机床(2)的后侧,其用以将纬编机床若干织针的吃线圈移至与其邻近的织针上。

6.根据权利要求5所述的经编纬编复合针织系统,其特征在于,所述移圈机构(7)包括二维移动平台(71)、安装座(72)、伸缩件(73)和移圈针(74),所述二维移动平台(71)安装在所述纬编机床(2)的后方,所述安装座(72)为条形杆,其沿左右方向水平设置在所述纬编机床(2)的织针的后方,所述安装座(72)的左右两侧分别延伸至与所述纬编机床(2)的左右两侧齐平,并与所述二维移动平台(71)的驱动端传动连接,所述二维移动平台(71)用以驱动所述安装座(72)沿上下左右方向移动;所述伸缩件(73)为多个,所述移圈针(74)为多个,多个所述移圈针(74)与所述纬编机床(2)的多个织针一一对应,多个所述伸缩件(73)与多个所述移圈针(74)一一对应,每个所述移圈针(74)分别安装在对应所述伸缩件(73)的伸缩端,多个所述伸缩件(73)沿左右方向间隔安装在所述安装座(72)上,且每个所述移圈针(74)分别位于所述纬编机床(2)对应织针的后方,且每个所述移圈针(74)的针头和对应所述伸缩件(73)的伸缩端均朝前延伸。

7.根据权利要求6所述的经编纬编复合针织系统,其特征在于,所述伸缩件(73)为伸缩气缸。

8.一种如权利要求6或7所述的经编纬编复合针织系统的针织方法,其特征在于,所述纬编机床(2)连续编织,所述经编机床(1)间歇编制,且所述经编机床(1)与所述纬编机床(2)同时编织一横列,在所述经编机床(1)织完一横列后其停机待所述纬编机床(2)织完对应横列后二者再次同步编织下一横列,依此循环,其中所述第一送纱机构(4)向所述纬编机床(2)的所有织针逐个依次顺序垫纱成圈,所述第三送纱机构(6)向所述经编机床(1)的多个织针同步垫纱成圈,所述第二送纱机构(5)先在第一水平二维移动平台(53)的驱动下移动至所述经编机床(1)的上方,并给所述经编机床(1)的每个织针喂纱并同时成圈,然后再在第一水平二维移动平台(53)的驱动下移动至所述纬编机床(2)上有选择的给所述纬编机床(2)上处于最高位的织针垫纱成圈。

9.根据权利要求8所述的经编纬编复合针织系统的针织方法,其特征在于,在所述纬编机床(2)编织时,所述移圈机构(7)可按预定程序驱动其上的若干个移圈针(74)将所述纬编机床(2)上与其对应织针上的线圈移出至所述纬编机床(2)上邻近的织针上。
