专利号: 2018114759025
申请人: 康松超
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种大体积混凝土建筑体养护系统,其特征在于:包括:

循环泵(2),于所述循环泵(2)的进水口和出水口分别连接进水管(4)与供水管(5);

水箱(3),所述水箱(3)的底部与进水管(4)连通,并于水箱(3)上部连接有回水管(6);

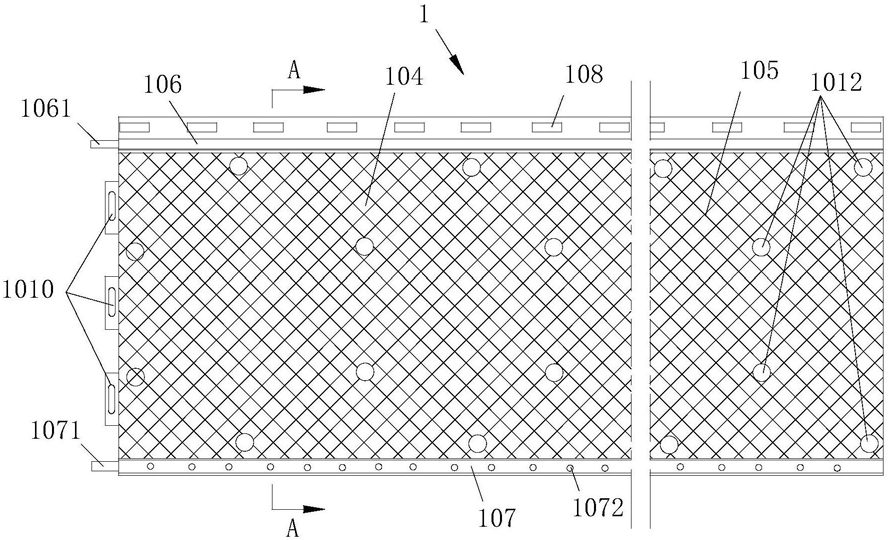

一条或串连的多条养护带(1),所述养护带(1)包括由外至内依次贴合相连的保护层(101)、保温层(102)、外丝网层(103)、储水层(104)和内丝网层(105)构成的长条带状的本体;且于所述本体长度方向的两端分别设有适配布置、以可使不同所述本体串连的第一连接单元和第二连接单元,且所述第一连接单元外凸于本体的端部外,所述第二连接单元位于本体的外侧面上;并于所述本体宽度方向的两端分别设有适配布置、以可卡接相连的第一卡接单元和第二卡接单元,且所述第一卡接单元具有沿本体长度方向间隔布置、且外凸于本体外的若干卡头(108),所述第二卡接单元具有沿本体长度方向布置于本体外侧面上的卡槽(109);还包括亦于所述本体宽度方向的两端分别设置的沿本体长度方向布置的输水管(106)和出水管(107),所述输水管(106)与出水管(107)截面为矩形并构成对所述储水层(105)宽度方向的两端的夹设,且于所述输水管(106)及出水管(107)的一端分别设有连接管头(1061,1071),于所述输水管(106)的与储水层(105)相接的一侧端面上、及正对于本体内侧的一侧端面上分别设有滴水孔,于所述出水管(107)的与储水层(105)相接的一侧端面上设有回水孔,所述回水孔的孔径大于滴水孔;

一条或串连的多条固定带(7),所述固定带(7)为由弹性材质制成的长条带状,且于所述固定带(7)长度方向的两端分别设有适配布置、以可使一条所述固定带(7)的首尾两端、或是不同所述固定带(7)串连的第一连接件和第二连接件,且由所述第一连接件与第二连接件的连接,可使一条所述固定带(7)或多条串连的所述固定带(7)围构成环状。

2.根据权利要求1所述的大体积混凝土建筑体养护系统,其特征在于:所述保护层(101)采用PVC软板。

3.根据权利要求2所述的大体积混凝土建筑体养护系统,其特征在于:所述保温层(102)采用橡塑保温棉,并与所述保护层(101)相粘连。

4.根据权利要求3所述的大体积混凝土建筑体养护系统,其特征在于:所述内丝网层(103)和外丝网层(105)均采用PVC或尼龙材质,所述储水层(104)采用海绵。

5.根据权利要求4所述的大体积混凝土建筑体养护系统,其特征在于:于所述本体上相间隔、并为规则状的排布有若干由内丝网层(105)一侧贯穿至保护层(101)的凹孔,于各所述凹孔中设有一端穿设于该凹孔内、并与保护层(101)粘连的粘连扣(1012),相对于与保护层(1012)相连的一端,于所述粘连扣(1012)的另一端构造有搭接于内丝网层(105)上的盖体(10121),且所述盖体(10121)的与内丝网层(105)相接的内侧端面(M)为波浪状。

6.根据权利要求1所述的大体积混凝土建筑体养护系统,其特征在于:于所述出水管(107)的正对于本体内侧的一侧端面上设有出水孔(1072),且所述出水孔(1072)的孔径与滴水孔相同。

7.根据权利要求1所述的大体积混凝土建筑体养护系统,其特征在于:所述第一连接单元为固连于所述本体端部的具有连接孔的连接片(1010),所述第二连接单元为固连于本体外侧面上的连接扣(1011);所述第一卡接单元包括一端搭接固连于所述本体上、且另一端凸出于本体外的搭接片(1081),各所述卡头(108)固连于所述搭接片(1081)上,所述第二卡接单元包括固连于本体上、并相对于所述保护层(101)内嵌布置的槽体(1091),所述卡槽(109)开设于所述槽体(1091)上;所述第一连接单元的材质与所述保护层(101)相同,所述第二连接单元、所述第一卡接单元及所述第二卡接单元由PVC或尼龙制成。

8.根据权利要求1至7中任一项所述的大体积混凝土建筑体养护系统,其特征在于:还包括:

易拆线(1013),为截面呈扁平状的长条带体,且所述易拆线(1013)平铺于所述卡槽(109)的底部,或者,于所述卡槽(109)的底部构造有嵌装槽,所述易拆线(1013)嵌设于所述嵌装槽中。

9.基于权利要求1至8任一项所述的大体积混凝土建筑体养护系统的大体积混凝土建筑体养护方法,其特征在于:该养护方法包括:

a、建筑体(100)模板拆除后,将一条或多条串连的所述养护带(1)由建筑体(100)的顶端开始以螺旋状缠绕至建筑体(100)的外周壁上,直至缠绕至建筑体(100)的底端,并在缠绕养护带(1)时使上下相邻的所述养护带(1)的本体上的卡头(108)卡接于卡槽(109)内,且彼此相邻的不同养护带(1)上的输水管(106)和出水管(107)分别通过对应的连接管头(1061,1071)串接在一起;

b、将一条或串连的多条固定带(7)连接成环状,并束紧在缠绕在建筑体(100)上的所述养护带(1)的外侧,且呈环状束紧的所述固定带(7)设置为沿建筑体(100)高度方向间隔布置的多组;

c、将位于建筑体(100)顶端位置的输水管(106)的一端与供水管(5)连接,将位于建筑体(100)底端的输水管(106)的一端封闭,且将位于建筑体(100)底端的出水管(107)的一端与回水管(6)连接;

d、水箱(3)内加水,开启循环泵(2)向输水管(106)内送水进行养护;

e、养护完成后,断开各管路的连接,并拆除掉养护带(1)。

10.根据权利要求9所述的大体积混凝土建筑体养护方法,其特征在于:于步骤a中,为先将易拆线(1013)设于所述卡槽(109)中,再将所述卡头(108)卡接于卡槽(109)内,且所述易拆线(1013)位于建筑体(100)顶端位置的一端由所述卡槽(109)中伸出;

步骤e中拆除养护带(1)时为先将固定带(7)去除,然后牵拉易拆线(1013)的位于建筑体(100)顶端位置的伸出端,以由被牵拉的易拆线(1013)将各所述卡头(108)从卡槽(109)内挤出。
