1.钴配合物催化剂，其特征在于，所述的钴配合物催化剂为Co(salophen)，具有如(I)所示的结构式：

2.权利要求1所述的钴配合物催化剂的制备方法，其特征在于，包括如下步骤：

1)salophen配体的制备：于乙醇中加入水杨醛和邻苯二胺，在70-80℃下加热回流反应

6-7h，反应完全后，将溶液冷却至室温后减压蒸馏并抽滤，然后真空干燥12小时，得salophen配体；

2)钴配合物催化剂Co(salophen)的制备：在氮气保护下，于乙醇中加入salophen配体和Co(OAc)2·4H2O，在70-80℃下加热回流反应2-3h，反应液冷却至室温后，乙醇洗涤，抽滤，真空干燥，得钴配合物催化剂Co(salophen)。

3.根据权利要求2所述的钴配合物催化剂的制备方法，其特征在于，按摩尔比，邻苯二胺：水杨醛＝1:2；salophen配体：Co(OAc)2·4H2O＝1:1.2。

4.一种碳纳米管/钴配合物复合催化剂，其特征在于，是将权利要求1所述的钴配合物催化剂Co(salophen)与碳纳米管CNTs复合，构成的碳纳米管/钴配合物复合催化剂CNTs/Co(salophen)。

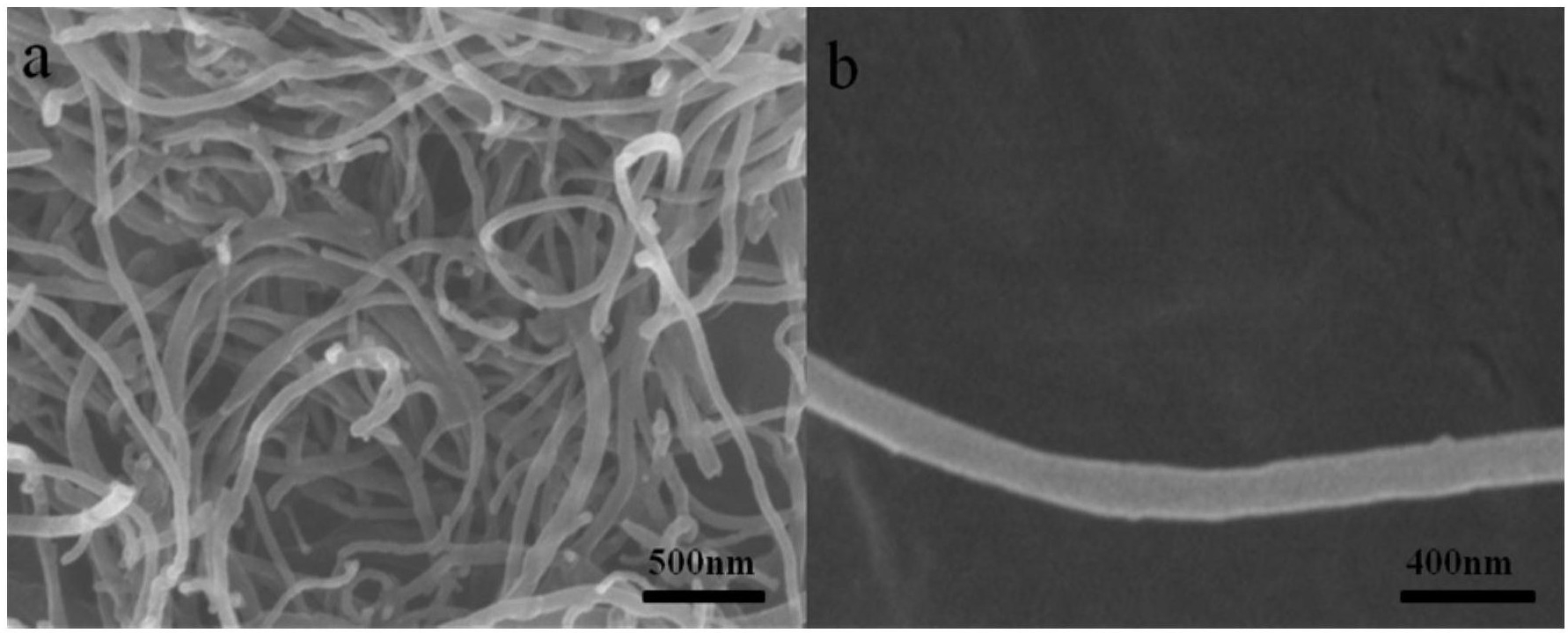

5.权利要求4所述的一种碳纳米管/钴配合物复合催化剂的制备方法，其特征在于，包括如下步骤：室温下，将权利要求1所述的钴配合物催化剂Co(salophen)溶于去离子水中，将碳纳米管CNTs分散在乙醇中，然后将Co(salophen)的水溶液和CNTs的乙醇溶液混合，搅拌12-13小时，离心，真空干燥，得碳纳米管/钴配合物复合催化剂CNTs/Co(salophen)。

6.根据权利要求5所述的一种碳纳米管/钴配合物复合催化剂的制备方法，其特征在于，按质量比，CNTs:Co(salophen)＝(1-10):1。

7.权利要求4所述的一种碳纳米管/钴配合物复合催化剂作为非均相催化剂在电催化还原二氧化碳的应用。

8.根据权利要求7所述的应用，其特征在于，方法如下：

1)CNTs/Co(salophen)修饰电极的制备：将权利要求4所述的碳纳米管/钴配合物复合催化剂分散在乙醇中，然后均匀滴涂到已抛光的玻碳电极GC表面上后，将玻碳电极GC在烘箱中干燥3-4小时，得CNTs/Co(salophen)修饰电极；

2)以CNTs/Co(salophen)修饰电极为工作电极，以铂丝或铂网为对电极，以Ag/AgCl电极为参比电极，电催化还原二氧化碳。
