1.一种杂元素掺杂碳纳米管封装金属硫化物复合负极材料的制备方法，其特征在于，先制备乙醇-水的混合溶液，向混合溶液中依次加入氰基胺、过渡金属盐和果糖，加入时持续搅拌至完全溶解，再旋转蒸发除去溶剂，真空干燥的黑色粉末；其次，将黑色粉末在惰性气氛中经过高温烧结；最后，将热处理后粉末再经过硫代乙酰胺水热硫化处理，即得杂元素掺杂碳纳米管封装金属硫化物复合负极材料；所述过度金属盐为过渡金属硫酸盐、过渡金属氯盐或过渡金属硝酸盐；所述过度金属为铁、钴或镍。

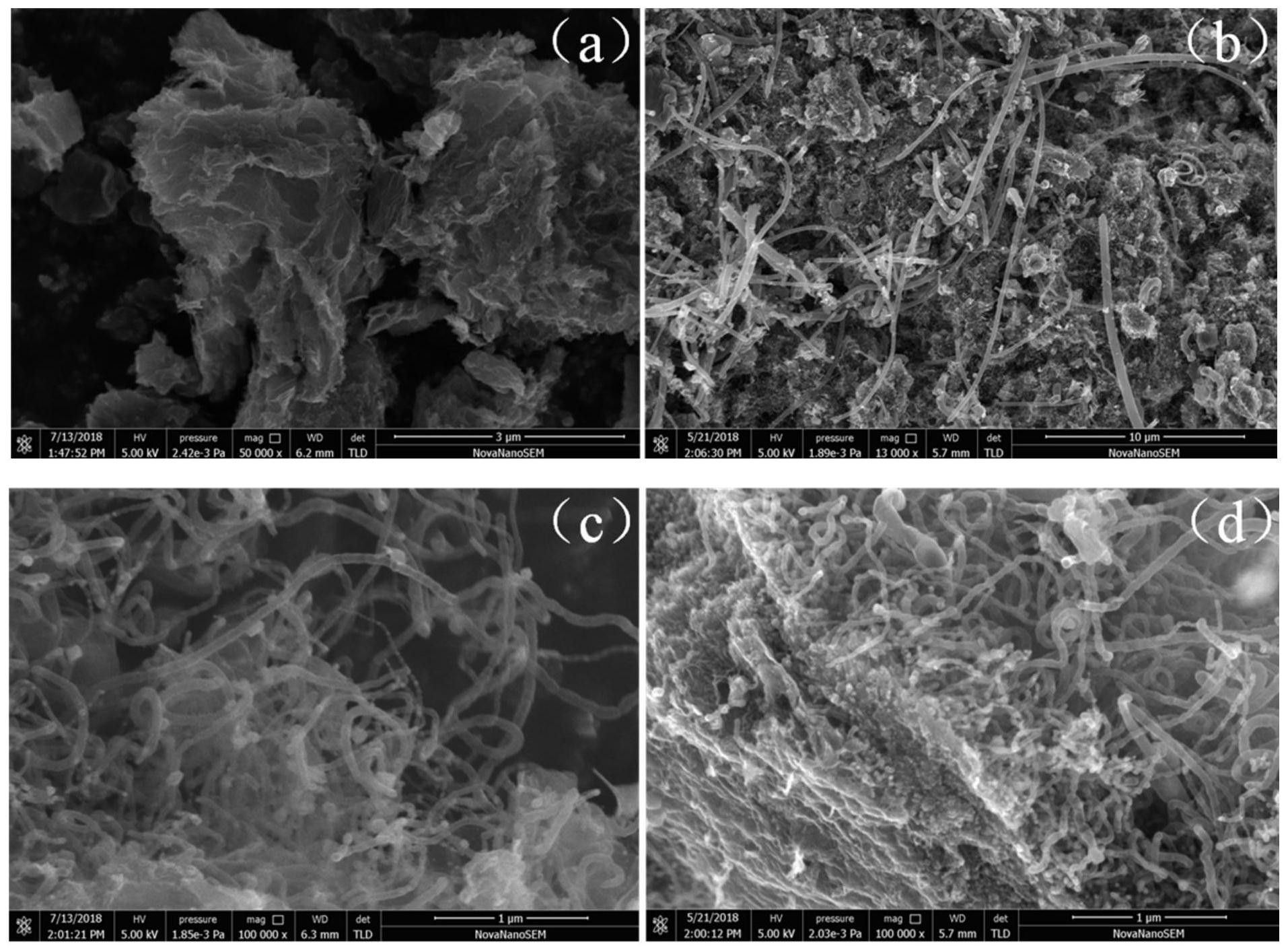

2.根据权利要求1所述的一种杂元素掺杂碳纳米管封装金属硫化物复合负极材料的制备方法，其特征在于，包括以下步骤：步骤1，配置无水乙醇和水的混合溶液，所述水与乙醇的体积比为9-19:1；步骤2，将氰基胺分散在上述混合溶液中，超声溶解完全后，加入过渡金属盐，超声处理20分钟后，再加入果糖超声溶解完全，通过旋转蒸发的方式除去溶剂，再经由真空干燥制备得到前驱体粉末，所述氰基胺与果糖的质量比为10-20:1，过渡金属盐与果糖的质量比为0.3-2：1；步骤3，将前驱体粉末转入管式炉中，在惰性气氛下恒速升温至600℃，保温2小时后，继续升温至800℃，保温2小时后降至室温，得到黑色粉末；步骤4，将黑色粉末分散于硫代乙酰胺的乙醇溶液中，超声搅拌均匀后，转至水热反应釜中150-220℃下硫化处理5-24h，搅拌24小时后抽滤，清洗滤渣并干燥处理，即得杂元素掺杂碳纳米管封装金属硫化物复合负极材料，所述硫代乙酰胺与黑色粉末的质量比为3-5：1。

3.根据权利要求2所述的一种杂元素掺杂碳纳米管封装金属硫化物复合负极材料的制备方法，其特征在于，步骤3中所述惰性气氛由Ar、Ar/H2混合气或He形成的。

4.根据权利要求2所述的一种杂元素掺杂碳纳米管封装金属硫化物复合负极材料的制备方法，其特征在于，步骤4中恒速升温的速率为2℃/min。

5.基于权利要求1制备的杂元素掺杂碳纳米管封装金属硫化物复合负极材料在制备复合负电极上的应用。

6.根据权利要求5所述的应用，其特征在于，将含杂元素掺杂碳纳米管封装金属硫化物复合负极材料、炭黑及羧甲基纤维素混合均匀，涂膜后60℃下真空干燥4小时，即得复合电极。
