1.一种磁固相萃取吸附剂的制备方法，其特征在于，所述方法是利用共价有机骨架化合物COF-TpBD中具有孤对电子的N原子与具有空轨道的Fe离子配位键结合实现共沉淀，包括：将COF-TpBD、铁离子源置于水中，加热至30～80℃，然后加入氨水，反应完全后分离即得COF-TpBD/Fe3O4磁固相萃取吸附剂。

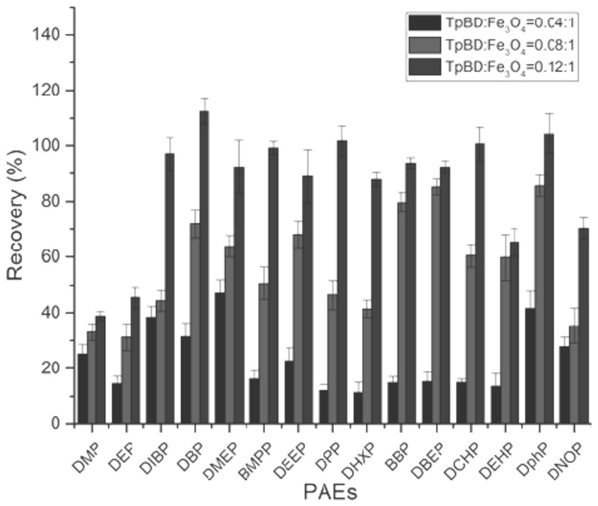

2.根据权利要求1所述的方法，其特征在于，所述COF-TpBD与铁离子源的质量比为(0.04～0.2)：1。

3.根据权利要求1或2所述的方法，其特征在于，所述铁离子源包括二价铁离子和三价铁离子，其中，二价铁离子和三价铁离子的质量比为1：(1.5～3)。

4.根据权利要求1所述的方法，其特征在于，所述COF-TpBD/Fe3O4磁固相萃取吸附剂中具有吸附效果的材料为TpBD，利用孔道尺寸的选择效应、π-π共轭吸附和疏水中的一种或几种作用力，对目标物进行吸附。

5.一种磁固相萃取吸附剂，其特征在于，所述磁固相萃取吸附剂是利用权利要求1～4任一所述方法制备得到的。

6.一种萃取芳香族化合物的方法，其特征在于，所述方法是利用权利要求5所述的磁固相萃取吸附剂，包括：(1)按照质量体积比，将COF-TpBD/Fe3O4 10～40mg，加入到10～100mL待测物溶液中，混匀；

(2)收集COF-TpBD/Fe3O4，洗涤；

(3)然后加入溶剂，洗脱COF-TpBD/Fe3O4上的芳香族化合物目标物；

(4)分离除去COF-TpBD/Fe3O4，收集清液，即得芳香族化合物溶液。

7.一种邻苯二甲酸酯的萃取方法，其特征在于，所述方法包括：

(1)将权利要求5所述的磁固相萃取吸附剂COF-TpBD/Fe3O4、0.5％～1.5％w/v盐加入到待测物溶液中得到混合溶液，进行吸附；

(2)分离取出COF-TpBD/Fe3O4，加入甲醇或乙腈进行洗脱解析，分离除去COF-TpBD/Fe3O4，即得邻苯二甲酸酯PAEs溶液。

8.根据权利要求7所述的方法，其特征在于，COF-TpBD/Fe3O4与待测物溶液的质量体积比为(10～40)：(10～100)mg/mL。

9.根据权利要求7或8所述的方法，其特征在于，所述步骤(1)中混合溶液的pH值为5.0～8.0。

10.一种芳香族化合物的检测方法，其特征在于，所述方法是预先对待测物进行前处理得到样品，然后对所得样品进行检测；所述前处理是利用权利要求5所述的磁固相萃取吸附剂，或者利用权利要求6～9任一所述的萃取分离方法进行的。
