专利号: 2018114825262
申请人: 杭州永星塑料包装有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-03-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

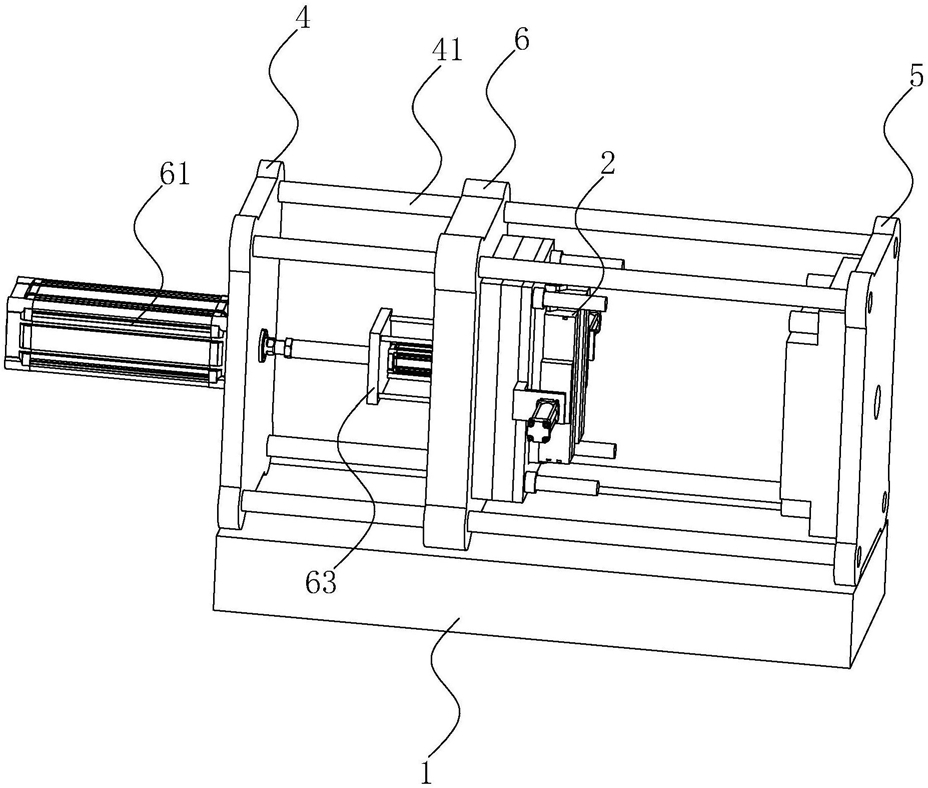

1.一种塑料瓶注塑机,包括机台(1)、固定于所述机台(1)上的成型模具(2)以及驱动所述成型模具(2)开模与合模的驱动气缸(3),所述成型模具(2)上连接有若干注料管,其特征在于:所述机台(1)上竖直设置有底板(7),所述驱动气缸(3)设置于底板(7)的一对侧壁边,所述成型模具(2)包括左动模(21)与右动模(22),所述左动模(21)包括一对竖直间隔设置的左模板(211),所述左模板(211)之间固定有左连接杆(212);所述右动模(22)包括一对与所述左模板(211)位于同一竖直面上间隔设置的右模板(221),所述右模板(221)之间固定有右连接杆(222),且临近所述右动模(22)所连接驱动气缸(3)的左模板(211)滑移穿设于右连接杆(222)上,同时临近所述左动模(21)所连接驱动气缸(3)的右模板(221)滑移穿设于左连接杆(212)上,所述左模板(211)与右模板(221)位于其相对面上均开设有模腔(23),所述底板(7)位于相邻左模板(211)与右模板(221)之间设置有配合模腔(23)注塑成型的模柱(641);所述底板(7)面向左动模(21)与右动模(22)的板面上间隔设置有一对推料板(73),所述推料板(73)的宽度小于所述左连接杆(212)以及右连接杆(222)的宽度,且所述推料板(73)上开设有若干供模柱(641)穿过的卸料孔(732);所述底板(7)连接有驱动所述底板(7)沿模柱(641)的指向且贴合于所述模柱(641)侧壁滑移的卸料气缸(63);所述推料板(73)包括一对滑移连接于底板(7)上的推板(731),底板(7)位于左连接杆(212)与右连接杆(222)的投影位置上开设有一对安装槽孔(71),安装槽孔(71)沿底板(7)的长度方向向下延伸,且位于安装槽孔(71)长边侧的一对槽壁上安装有若干复位弹簧(712),一对所述推板(731)通过复位弹簧(712)滑移连接于安装槽孔(71)中;所述底板(7)远离所述成型模具(2)一侧固定有座板(6),所述卸料气缸(63)固定于座板(6)上,其活塞杆末端固定连接于底板(7);所述座板(6)朝向一对安装槽孔(71)内延伸有一对定位板(64),若干模柱(641)固定于定位板(64)上,且定位板(64)位于模柱(641)的顶端与低端两侧固定有斜楔块(642),其斜面方向沿远离座板(6)一侧向两侧驱动气缸(3)倾斜,一对所述推板(731)的向对板面上开设有贴合于斜楔块(642)侧壁的楔形槽(733)。

2.根据权利要求1所述的一种塑料瓶注塑机,其特征在于:所述左连接杆(212)的两端分别固定于一对左模板(211)临近底板(7)的一侧,所述右连接杆(222)的两端分别固定于一对右模板(221)远离底板(7)的一侧。

3.根据权利要求2所述的一种塑料瓶注塑机,其特征在于:所述左模板(211)与右模板(221)的外壁侧连接注料管且注料管连通于左模板(211)与右模板(221)上的模腔(23)中。

4.根据权利要求1所述的一种塑料瓶注塑机,其特征在于:所述底板(7)在竖直方向上的下板面上水平设置有轨道(74),所述左模板(211)与右模板(221)朝向底板(7)的板面上水平开设有供所述轨道(74)卡接滑移的滑槽(24)。

5.根据权利要求1所述的一种塑料瓶注塑机,其特征在于:所述底板(7)位于其四个边角处朝向远离座板(6)一侧延伸有导套(72),所述座板(6)朝向底板(7)延伸有穿过所述导套(72)的导柱(62)。

6.根据权利要求5所述的一种塑料瓶注塑机,其特征在于:所述机台(1)位于底板(7)远离座板(6)的一侧竖直固定有检测板(5),所述检测板(5)上开设有供左动模(21)与右动模(22)插入的贴合槽(51),且贴合槽(51)的槽底面位于若干模柱(641)的投影位置上开设有供模柱(641)插入的检验腔(52),所述检验腔(52)内设置有红外检测装置;所述座板(6)远离底板(7)一侧连接有驱动座板(6)向检测板(5)一侧滑移的推动装置(61)。

7.根据权利要求6所述的一种塑料瓶注塑机,其特征在于:所述导柱(62)的一端穿过导套(72),且检测板(5)位于导柱(62)的投影位置上设置有供所述导柱(62)插接的套管(53)。
