专利号: 2018114827249
申请人: 商丘师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

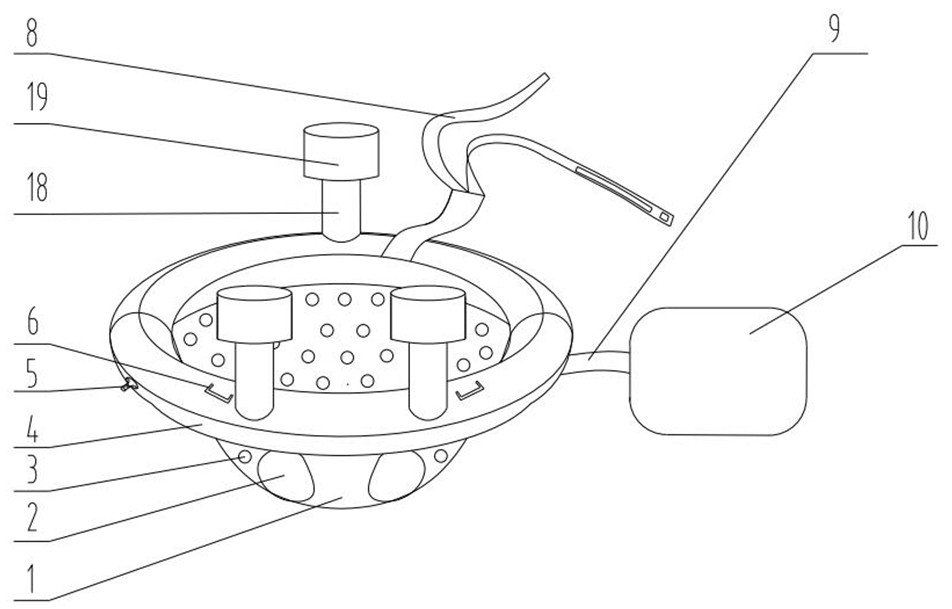

1.一种防溺水的儿童游泳圈,包括充气圈(4),其特征在于,所述充气圈(4)下方设置有坐垫(1),坐垫(1)为柔性聚乙烯材料制成的半球形结构且边缘处与充气圈(4)热熔连接,所述坐垫(1)的底部开设有两个腿孔(2),所述腿孔(2)为椭圆形且四周进行圆滑处理;

所述充气圈(4)内部设置有硬质气环,所述硬质气环分为上下两层,上层为护柱气环(17),下层为带孔气环(14),所述带孔气环(14)上设置若干个通孔连通充气圈(4)内腔,所述护柱气环(17)与带孔气环(14)通过至少两个连杆(16)热熔连接,所述护柱气环(17)的上方热熔连通有至少一个护柱气管(18),所述护柱气管(18)穿过充气圈(4),所述护柱气管(18)与充气圈(4)相互独立且接口处密封连接,所述护柱气管(18)顶端连通伸缩袋(19),所述伸缩袋(19)为圆柱体且外壁呈褶皱状;

所述带孔气环(14)与护柱气环(17)开口部均设置连通管(20),所述连通管(20)末端均设置快速接头(21)。

2.根据权利要求1所述的一种防溺水的儿童游泳圈,其特征在于,所述护柱气环(17)和带孔气环(14)均为具有开口部的环状体,护柱气环(17)和带孔气环(14)内部均设置有微型气压传感器;所述微型气压传感器包括第一气压传感器(25)和第二气压传感器(26)。

3.根据权利要求2所述的一种防溺水的儿童游泳圈,其特征在于,所述充气圈(4)一侧通过气管(9)接通有气囊(10),所述气囊(10)内固定设置有压缩空气包(15)和微控制器(22),所述压缩空气包(15)连接有出气管,所述出气管通过三通接头分为两路进气管(27),一路进气管(27)安装有第一电磁阀(23)且与带孔气环(14)内连通管(20)的快速接头(21)连接,另一路进气管(27)安装有第二电磁阀(24)且与护柱气环(17)内连通管(20)的快速接头(21)连接。

4.根据权利要求3所述的一种防溺水的儿童游泳圈,其特征在于,所述微控制器(22)的输入端分别连接第一气压传感器(25)和第二气压传感器(26),微控制器(22)的输出端连接第一电磁阀(23)和第二电磁阀(24)。

5.根据权利要求3所述的一种防溺水的儿童游泳圈,其特征在于,所述微控制器(22)采用PIC12C508型单片机。

6.根据权利要求3所述的一种防溺水的儿童游泳圈,其特征在于,所述微控制器(22)连接有报警电路,所述报警电路包括蜂鸣器。

7.根据权利要求1所述的一种防溺水的儿童游泳圈,其特征在于,所述坐垫(1)上均匀开设有若干个透气孔(3),所述充气圈(4)一侧设置有充气嘴(5)。

8.根据权利要求1所述的一种防溺水的儿童游泳圈,其特征在于,所述充气圈(4)上还设置有束带(8),所述束带(8)包括背带(801)和肩带(802),所述背带(801)和肩带(802)形成“Y”字形,所述肩带(802)上设置尼龙搭扣,所述尼龙搭扣由尼龙绒带(803)和尼龙钩带(804)组成,所述肩带(802)的中部设置尼龙绒带(803),所述肩带(802)末端设置尼龙钩带(804),所述充气圈(4)前面设置挂环(6),所述尼龙钩带(804)穿过挂环(6)翻转粘贴于尼龙绒带(803)上。
