专利号: 2018114873336
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-12-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

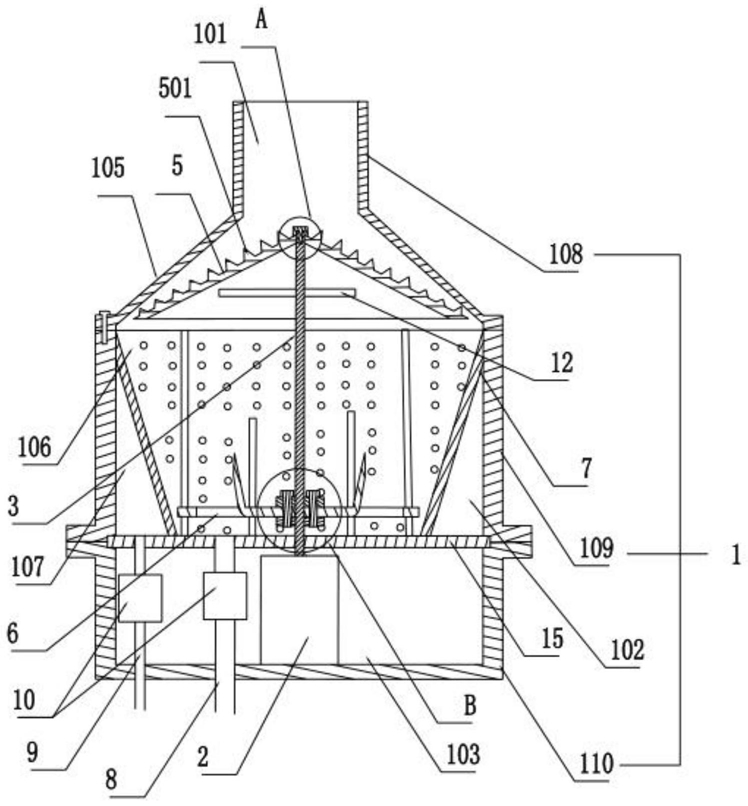

1.一种方便安装垃圾袋的厨余垃圾处理器,包括壳体(1),其特征在于:所述壳体(1)内设有隔板(15),所述壳体(1)从上至下包括入料腔(101)、上腔(102)、下腔(103),所述上腔(102)与所述入料腔(101)连通且与所述下腔(103)通过隔板(15)分隔开,所述下腔(103)内设有旋转电机(2),所述旋转电机(2)连接有旋转轴(3),所述旋转轴(3)穿过所述隔板(15)伸入所述上腔(102),所述旋转轴(3)上连接有位于上腔(102)内的旋转研磨盘(5)和旋转刀盘(6),所述旋转研磨盘(5)接近上腔(102)顶部设置且与所述壳体(1)内壁配合形成研磨结构,所述旋转刀盘(6)接近上腔(102)底部设置;所述上腔(102)内在旋转研磨盘(5)下方设有滤网(7),所述滤网(7)为上大下小的圆台形结构,所述滤网(7)的上边缘外周与所述壳体(1)的内壁适配,所述滤网(7)的下边缘抵住隔板(15),所述滤网(7)将所述上腔(102)分隔为研磨内腔(106)和过滤外腔(107),所述研磨内腔(106)内设有一通向壳体(1)外的出渣管(8),所述过滤外腔(107)内设有一通向壳体(1)外的出液管(9);出渣管的出口处设有卡箍,卡箍与出渣管的外壁之间夹设垃圾袋;卡箍一端固定在出渣管的外壁上,另一端用以开合和聚拢;出渣管的出口处下端处还较出口处距离短于垃圾袋长度的置物台,置物台两端与出渣管连接。

2.根据权利要求1所述的方便安装垃圾袋的厨余垃圾处理器,其特征在于:所述壳体(1)在所述入料腔(101)下方设有肩部(105),所述肩部(105)的内径从上至下逐渐增大,所述旋转研磨盘(5)的主体上设有研磨凸起部(501),所述研磨凸起部(501)与所述肩部(105)内壁的间距从内至外逐渐减小。

3.根据权利要求2所述的方便安装垃圾袋的厨余垃圾处理器,其特征在于:所述旋转研磨盘(5)的主体为圆锥形结构,所述旋转研磨盘(5)的主体与所述肩部(105)内壁的间距从内至外逐渐减小,所述研磨凸起部(501)为若干个等高的椎体,由内向外螺旋设置,所述研磨凸起部(501)的尖端与所述肩部(105)内壁的间距从内至外逐渐减小。

4.根据权利要求3所述的方便安装垃圾袋的厨余垃圾处理器,其特征在于:所述旋转研磨盘(5)的内部为空心,所述旋转研磨盘(5)内设有加强架(12),所述加强架(12)为三根等长的连接杆连接形成的三角形结构,所述加强架(12)的角点与所述旋转研磨盘(5)的内壁固定连接。

5.根据权利要求3所述的方便安装垃圾袋的厨余垃圾处理器,其特征在于:所述旋转轴(3)从顶部向下延伸设有至少一个限位槽(301),所述旋转研磨盘(5)内对应所述限位槽(301)设有适配的限位凸起部(502),所述旋转轴(3)顶部设有螺孔(302),所述螺孔(302)螺纹连接有限位螺栓(11),所述限位螺栓(11)的底部与所述旋转研磨盘(5)侧壁适配,所述限位螺栓(11)和所述限位槽(301)对所述旋转研磨盘(5)构成轴向限位。

6.根据权利要求1所述的方便安装垃圾袋的厨余垃圾处理器,其特征在于:壳体(1)包括上壳体(108)、中壳体(109)和下壳体(110),所述入料腔(101)、肩部(105)位于上壳体(108),所述隔板(15)位于中壳体(109)和下壳体(110)之间,所述上壳体(108)和中壳体(109)、中壳体(109)和下壳体(110)之间均通过可拆卸连接结构连接。

7.根据权利要求1所述的方便安装垃圾袋的厨余垃圾处理器,其特征在于:所述滤网(7)上设有若干滤孔(701)、至少一个壁刀(702)、至少一个磨刀(703),所述壁刀(702)沿所述滤网(7)的纵向方向上凸起设置在所述滤网(7)的内壁,所述磨刀(703)沿所述滤网(7)的纵向方向上凸起设置在所述滤网(7)下部的内壁。

8.根据权利要求1所述的方便安装垃圾袋的厨余垃圾处理器,其特征在于:所述出渣管(8)和所述出液管(9)上均设有电磁阀(10),所述电磁阀(10)均设置在下腔(103)内。

9.根据权利要求1所述的方便安装垃圾袋的厨余垃圾处理器,其特征在于:所述旋转轴(3)周向联动设有旋转刀盘下固定件(13),所述旋转刀盘(6)设置在旋转刀盘下固定件(13)上方,所述旋转刀盘(6)上设有旋转刀盘上固定件(14),所述旋转刀盘下固定件(13)受到所述旋转轴(3)轴向限位,所述旋转刀盘下固定件(13)与旋转刀盘上固定件(14)通过至少两个螺栓连接固定。

10.根据权利要求1所述的方便安装垃圾袋的厨余垃圾处理器,其特征在于:卡箍的内侧设有一层橡胶层,卡箍为环状,一端通过磁力贴固定在出渣管的外壁上,另一端为开口用以开合和聚拢,开口上设有两个凸起,凸起上分别设有一个螺孔,螺孔由螺栓穿过,通过螺栓控制卡箍的松紧度;置物台通过支架连接在下壳体下端并位于出渣管下端;且置物台为圆筒状,垃圾袋下端位于圆筒内,且圆筒的底面设有超重提醒的称重模块,置物台的上部分设有镂空,镂空处设有垃圾袋满提醒的压力警报装置。
