1.一种钼酸镉树枝状晶体的制备方法，其特征在于包括以下步骤：

1)将苯甲酸钠溶于去离子水，形成苯甲酸钠水溶液，调节溶液中苯甲酸钠的浓度为0.3～1.5mol/L；

2)将氯化镉溶于去离子水，形成氯化镉水溶液，调节溶液中氯化镉的浓度为0.2～

1.0mol/L；

3)将步骤1)制得的苯甲酸钠水溶液和步骤2)制得的氯化镉水溶液相混合，得到苯甲酸镉沉淀溶液，其中苯甲酸钠和氯化镉的摩尔比为1.5:1；

4)将钼酸钠溶于去离子水，形成钼酸钠水溶液，调节溶液中钼酸钠的浓度为0.3～

1.5mol/L；

5)将聚乙烯醇溶于去离子水，形成聚乙烯醇水溶液，调节溶液中聚乙烯醇的质量分数为2％；

6)将步骤4)制得的钼酸钠水溶液和步骤5)制得的聚乙烯醇水溶液相混合，得到钼酸钠和聚乙烯醇的混合溶液，搅拌30～60分钟；

7)将步骤3)制得的苯甲酸镉沉淀溶液和步骤6)制得的钼酸钠和聚乙烯醇的混合溶液相混合，混合时钼酸钠和苯甲酸镉的摩尔比为1.5:1，然后将得到的混合物在70～100℃蒸发掉水分，得到前驱体，将得到的前驱体置于刚玉坩埚中，盖上坩埚盖子，再将刚玉坩埚移至微波炉内，在微波的作用下反应20～60分钟，然后用蒸馏水反复洗涤反应产物，过滤、烘干后，得到钼酸镉树枝状晶体。

2.根据权利要求1所述的钼酸镉树枝状晶体的制备方法，其特征在于步骤(6)混合时钼酸钠水溶液和聚乙烯醇水溶液的体积比为1:1。

3.根据权利要求1所述的钼酸镉树枝状晶体的制备方法，其特征在于步骤(7)微波炉的功率为800W～2000W。

4.根据权利要求1所述的钼酸镉树枝状晶体的制备方法，其特征在于所述的钼酸钠、苯甲酸钠、氯化镉、聚乙烯醇的纯度均不低于化学纯。

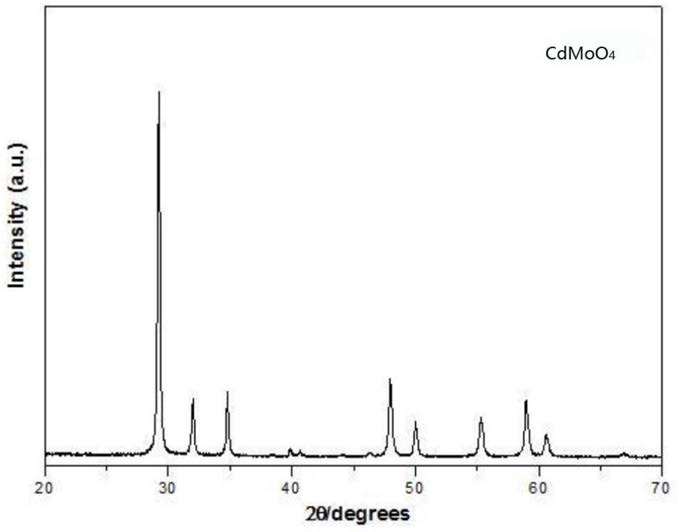

5.根据权利要求1所述的钼酸镉树枝状晶体的制备方法，其特征在于所得钼酸镉树枝状晶体的直径为50～200nm，长度为3～5um。
