专利号: 2018114897010
申请人: 安徽省华腾农业科技有限公司经开区分公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

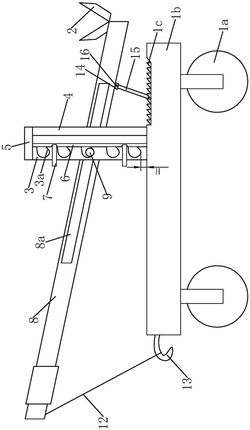

1.一种杠杆式事故车辆举升装置,其特征在于:包括支撑小车(1)、举升杆(8)和保护板(15),其中支撑小车(1)的支撑平台(1b)底部分别通过一根转轴设有一对支撑轮(1a),支撑平台(1b)顶面离地高度为20cm,该支撑平台(1b)顶面的右部前后并排有两个支撑组件;每个所述支撑组件包括立板(3)和活动定位板(6),其中立板(3)垂直固定在支撑平台(1b)顶面的右端部,在立板的右端面上下并排有一组支撑轴定位缺口(3a);所述立板(3)右侧设有一块固定限位板(4),该固定限位板垂直固定在支撑平台(1b)顶面上,且立板(3)和固定限位板(4)上端通过连接板(5)固定连接;所述活动定位板(6)设在立板(3)和固定限位板(4)之间,该活动定位板下端与所述支撑平台(1b)顶面滑动配合,活动定位板(6)上端与连接板(5)滑动配合;所述活动定位板(6)侧面上下并排有两个L形的锁紧块(7),该锁紧块一条边的悬空端通过竖直销轴与活动定位板(6)铰接,当锁紧块(7)的另一条边卡住立板(3)的左端面时,活动定位板(6)将所有的支撑轴定位缺口(3a)封闭;

所述举升杆(8)的长度为80-100cm,该举升杆轴心线与支撑轮(1a)的轴心线垂直,在举升杆顶面的右端固设有一个举升块(2),该举升块的开口朝上,且举升块(2)的中心线与支撑轮(1a)的轴心线平行;所述举升杆(8)右部沿长度方向开有一个条形孔(8a),在条形孔中穿设有一根支撑轴(9),该支撑轴上螺纹连接有两个锁紧螺母(10),这两个锁紧螺母将举升杆(8)夹紧;所述支撑轴(9)的两端分别穿过对应立板(3)上的支撑轴定位缺口(3a)后,套装有定位螺母(11);所述举升杆(8)左端的底面与限位钢链(12)的上端固定,该限位钢链的下部能够由挂钩(13)勾住,而挂钩的开口朝下,且挂钩(13)固设在所述支撑小车(1)的左端;

所述支撑平台(1b)顶面设有保护锯齿(1c),该保护锯齿为波浪形结构,而保护锯齿(1c)的单个齿横截面为直角三角形,且竖直的一条直角边朝右;所述举升杆(8)右端部的底面前后并排固定有一个支耳(14),所述保护板(15)上端部位于这两个支耳(14)之间,该保护板上端通过水平销轴(16)与两个支耳(14)铰接,且保护板(15)的下端能够卡入所述保护锯齿(1c)的单个齿中。

2.根据权利要求1所述的杠杆式事故车辆举升装置,其特征在于:所述支撑轴定位缺口(3a)的数目为5个,相邻两个支撑轴定位缺口(3a)之间的间隔为3cm,且最下面一个支撑轴定位缺口(3a)的最低点到所述支撑平台(1b)顶面高度差(H)为3cm;所述支撑轴定位缺口(3a)为“C”字形结构,且支撑轴定位缺口(3a)的开口缩口。

3.根据权利要求1所述的杠杆式事故车辆举升装置,其特征在于:所述保护板(15)的下端为斜面,该斜面的左端低、右端高。

4.根据权利要求1所述的杠杆式事故车辆举升装置,其特征在于:所述举升杆(8)的左端部固套有护手胶套(17)。
