专利号: 2018114902678
申请人: 芜湖市努尔航空信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

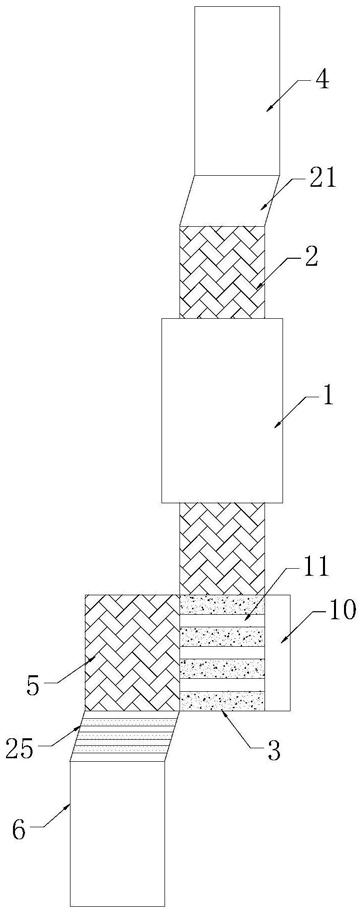

1.一种航空货柜检测系统,其特征在于,包括安检箱(1)、传送带(2)、重量检测系统(3)、行李暂存平台(4)、行李回收传送带(5)以及行李回收暂存平台(6),安检箱(1)的进出口两端均设置有铅帘,传送带(2)穿过安检箱(1)的进出口分别与重量检测系统(3)以及行李暂存平台(4)相连;

重量检测系统(3)包括驱动推板(7)、伸缩轴(8)、气缸(9)、安装座(10)、称重平台(11)、若干输送棍(12)、若干支撑柱(13)、连接底板(14)、二号伸缩轴(15)、二号气缸(16)、若干称重托块(17)、支撑轴(18)、支撑板(19)和重量传感器(20),伸缩轴(8)的一端固定连接驱动推板(7),另一端与气缸(9)相连,气缸(9)坐落在安装座(10)的顶部并位于称重平台(11)远离行李回收传送带(5)的一侧旁边;若干输送棍(12)和若干称重托块(17)均匀交叉分布在称重平台(11)的内框中,且若干输送棍(12)的底部均滚动安装有支撑柱(13),支撑柱(13)与连接底板(14)一体成型,连接底板(14)通过二号伸缩轴(15)与二号气缸(16)相连,二号气缸(16)设置在重量检测系统(3)的底部;若干称重托块(17)均通过支撑轴(18)坐落在支撑板(19)上,支撑板(19)上设有重量传感器(20),重量传感器(20)通过控制器电性连接显示装置;

行李暂存平台(4)与传送带(2)的连接处设有自动输送斜坡(21),自动输送斜坡(21)内安装有若干输送滚筒(22);

行李回收传送带(5)安装在重量检测系统(3)设有安装座(10)一侧的对面,且行李回收传送带(5)包括传送棍(23)和输送带(24),输送带(24)输送方向的端部设有二号自动输送斜坡(25),二号自动输送斜坡(25)与自动输送斜坡(21)的结构一致,其内部均安装有若干输送滚筒(22),行李回收传送带(5)通过二号自动输送斜坡(25)连接行李回收暂存平台(6)。

2.根据权利要求1所述的一种航空货柜检测系统,其特征在于,若干输送棍(12)包括主动输送辊和从动输送辊,主动输送辊和从动输送辊的外部两端均固定安装有齿轮(26),主动输送辊上安装的齿轮(26)通过齿条(27)啮合从动输送辊输送棍(12)上的齿轮(26)。

3.根据权利要求1所述的一种航空货柜检测系统,其特征在于,支撑柱(13)设置在输送棍(12)的中间,其顶部穿过支撑板(19)的一端与输送棍(12)的连接处为适配输送棍(12)的弧形设置。

4.根据权利要求1所述的一种航空货柜检测系统,其特征在于,驱动推板(7)的宽度与称重平台(11)的宽度一致。

5.根据权利要求1所述的一种航空货柜检测系统,其特征在于,底板(14)和支撑板(19)均设置在称重平台(11)的内部,且底板(14)位于支撑板(19)的下方。

6.根据权利要求1所述的一种航空货柜检测系统,其特征在于,重量传感器(20)、气缸(9)和二号气缸(16)均与控制器电性连接,控制器设置在重量检测系统(3)上。
