专利号: 2018114932387
申请人: 白亮
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

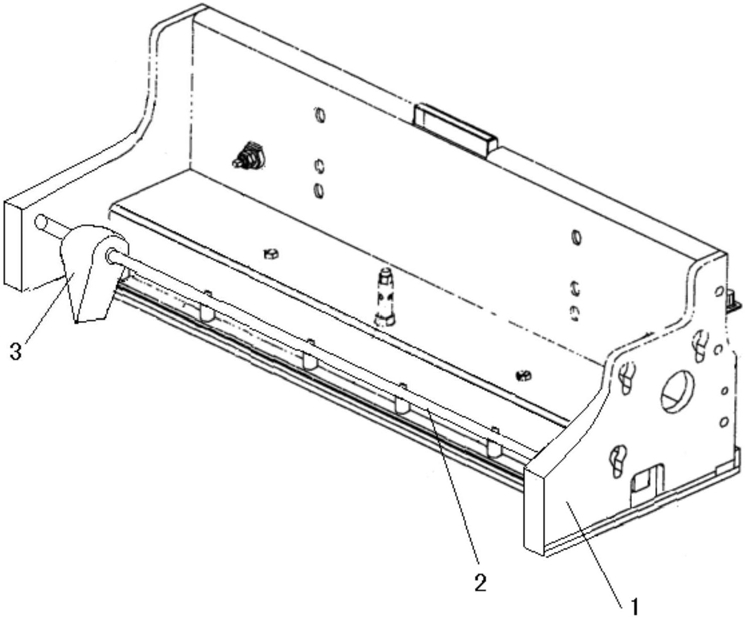

1.一种道路桥梁用路面铺设装置,其特征在于:包括摊铺机,所述摊铺机包括两个侧板(1),两个侧板(1)之间设置有横杆(2),所述横杆(2)上设有抹平块(3),所述两个侧板(1)内部设有电磁铁,所述抹平块(3)采用铁质材料制成。

2.根据权利要求1所述的道路桥梁用路面铺设装置,其特征在于:所述抹平块(3)的上部为为球状,下部为四面椎体,抹平块(3)上设有通孔,所述横杆(2)穿过所述通孔,通孔内设有连接件,抹平块(3)通过连接件与横杆(2)滑动连接。

3.根据权利要求2所述的道路桥梁用路面铺设装置,其特征在于:所述连接件包括垫环(5)和垫片(6),垫环(5)位于通孔中间位置,垫环(5)的轴线与通孔的轴线方向一致,垫环(5)的外侧与抹平块(3)固定连接,垫环(5)的内侧与横杆(2)通过轴承连接,垫片(6)位于垫环(5)的两侧;垫片(6)包括左上垫片(61)、左下垫片(63)、右上垫片(62)和右下垫片(64),通孔内垫环(5)的位置直径最小,通孔内壁以垫环(5)的位置为中心,分别向两端成喇叭状延伸,喇叭状开口与通孔轴线的角度为∂度角,左上垫片(61)、左下垫片(63)、右上垫片(62)、右下垫片(64)分别通过弹簧与通孔内部连接,弹簧的长度沿通孔由内而外的方向依次增大,左上垫片(61)、左下垫片(63)上下相对设置,成圆弧状,其径向与通孔轴向方向平行,右上垫片(62)、右下垫片(64)分上下相对设置,成圆弧状,其径向与通孔轴向方向平行。

4.根据权利要求3所述的道路桥梁用路面铺设装置,其特征在于:所述抹平块(3)的前后两个侧面与地面垂直,其余两个侧面分别为A面和B面,A面和B面分别与抹平块(3)的轴线呈∂度角。

5.根据权利要求3所述的道路桥梁用路面铺设装置,其特征在于:所述左、右上垫片上设有上隔挡片(71),所述左、右下垫片上设有下隔挡片(72)。
